本發明涉及數據處理技術，尤其涉及一種電子陰道鏡圖像采集方法及裝置。

背景技術：

1、在現有的醫療檢查技術中，電子陰道鏡檢查是一種常見的婦科檢查手段，用于觀察和評估女性陰道的健康狀況。

2、然而，在實際操作過程中，醫護人員通常需要正面直視患者的陰道結構，以便通過電子陰道鏡獲取清晰的圖像。這種直接的視覺接觸和檢查姿勢往往會讓患者感到不適和尷尬，尤其是當患者對檢查過程缺乏了解或?qū)﹄[私問題較為敏感時。這種心理負擔可能會影響患者的配合度，甚至導致部分患者對必要的醫學檢查產生抵觸情緒，從而延誤疾病的早期發現和治療。

3、因此，如何在保證檢查效果的同時，減少患者的不適感和心理壓力，成為現有技術中亟待解決的問題。

技術實現思路

1、基于上述問題，提出了本發明以便提供一種克服上述問題或者至少部分地解決上述問題的一種電子陰道鏡圖像采集方法及裝置。

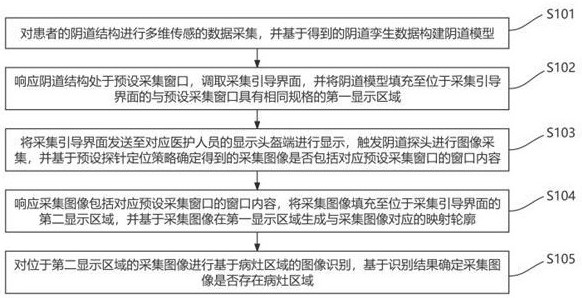

2、根據本發明的一個方面，提供一種電子陰道鏡圖像采集方法，包括以下步驟：

3、對患者的陰道結構進行多維傳感的數據采集，并基于得到的陰道孿生數據構建陰道模型；

4、響應陰道結構處于預設采集窗口，調取采集引導界面，并將陰道模型填充至位于采集引導界面的與預設采集窗口具有相同規格的第一顯示區域；

5、將采集引導界面發送至對應醫護人員的顯示頭盔端進行顯示，觸發陰道探頭進行圖像采集，并基于預設探針定位策略確定得到的采集圖像是否包括對應預設采集窗口的窗口內容；

6、響應采集圖像包括對應預設采集窗口的窗口內容，將采集圖像填充至位于采集引導界面的第二顯示區域，并基于采集圖像在第一顯示區域生成與采集圖像對應的映射輪廓；

7、對位于第二顯示區域的采集圖像進行基于病灶區域的圖像識別，基于識別結果確定采集圖像是否存在病灶區域。

8、可選地，在根據本發明的方法中，響應陰道結構處于預設采集窗口，調取采集引導界面，并將陰道模型填充至位于采集引導界面的與預設采集窗口具有相同規格的第一顯示區域，包括：

9、響應任一采集時刻接收到預先設置于對應采集操作艙的艙體承載面的重力采集單元輸出的重力采集值，建立與采集醫護端之間的通訊連接通道，并生成維持預設確定時段的定時任務；

10、響應在所述預設確定時段內基于所述通訊連接通道對采集醫護端發送的位置確定信號進行接收，確定所述患者承載于所述采集操作艙、且所述患者的陰道結構位于開設在所述采集操作艙的預設采集窗口的中部；

11、調取采集引導界面，并將所述陰道模型填充至與所述預設采集窗口具有相同規格的第一顯示區域的中部。

12、可選地，在根據本發明的方法中，觸發陰道探頭進行圖像采集，并基于預設探針定位策略確定得到的采集圖像是否包括對應預設采集窗口的窗口內容，包括：

13、觸發所述陰道探頭進行對應初始獲取尺寸的圖像采集，并基于得到的采集圖像確定組成所述采集圖像的各圖像像素點，其中，所述初始獲取尺寸大于對應所述預設采集窗口的預設窗口尺寸；

14、將各圖像像素點與對應采集操作艙的艙體像素點進行基于像素?cái)?shù)值的像素對比；

15、響應基于對比結果確定所述采集圖像同時存在與所述艙體像素點具有相同像素?cái)?shù)值的至少一個圖像像素點、以及與所述艙體像素點具有不同像素?cái)?shù)值的至少一個圖像像素點，分別將與所述艙體像素點具有相同像素?cái)?shù)值的所有圖像像素點確定為各基準像素點、將與所述艙體像素點具有不同像素?cái)?shù)值的所有圖像像素點確定為各噪聲像素點；

16、將組成所述采集圖像的圖像框架的各圖像像素點確定為框架像素組，響應所述框架像素組不存在任一噪聲像素點，確定得到的采集圖像包括對應所述預設采集窗口的窗口內容。

17、可選地，在根據本發明的方法中，所述方法還包括：

18、響應所述框架像素組中存在任一噪聲像素點，對所述圖像框架進行拆解，得到組成所述圖像框架的分別對應左行方向、右行方向、上行方向以及下行方向的左向框線、右向框線、上向框線以及下向框線；

19、響應任一噪聲像素點位于任一框線，將該框線確定為目標框線，并調取預設語音表，其中，所述預設語音表包括與左行方向、右行方向、上行方向以及下行方向分別對應的左行同向語音、右行同向語音、上行同向語音以及下行同向語音；

20、遍歷所述預設語音表，將與所述目標框線對應的同向語音確定為目標語音，并觸發預先安裝于所述顯示頭盔端的語音單元進行對應所目標語音的語音輸出。

21、可選地，在根據本發明的方法中，響應采集圖像包括對應預設采集窗口的窗口內容，將采集圖像填充至位于采集引導界面的第二顯示區域，并基于采集圖像在第一顯示區域生成與采集圖像對應的映射輪廓，包括：

22、響應采集圖像包括對應預設采集窗口的窗口內容，將所述采集圖像填充至所述采集引導界面的第二顯示區域；

23、在所述第二顯示區域形成透明交互圖層，其中，所述透明交互圖層包括對應所述窗口內容的允許交互區域以及對應除窗口內容以外的其他內容的禁止交互內容；

24、響應顯示頭盔端對位于所述允許交互區域的任一噪聲像素點進行交互，將該噪聲像素點確定為擴大基準點，并獲取所述顯示頭盔端基于所述擴大基準點輸入的擴大倍數；

25、以所述擴大基準點為中心、對所述采集圖像進行對應擴大倍數的圖像擴大，并對得到的更新圖像進行基于所述圖像框架的圖像裁剪，得到更新后的采集圖像，其中，更新后的采集圖像不存在任一艙體像素點；

26、觸發窗口采集單元對所述預設采集窗口進行圖像采集，得到與所述預設采集窗口對應的窗口圖像；

27、將更新后的采集圖像與所述窗口圖像進行對比，并基于對比結果確定更新后的采集圖像在所述窗口圖像的采集位置；

28、基于所述采集位置在所述第一顯示區域確定對應的映射位置，并基于所述映射位置生成與所述采集圖像對應的具有虛線特性的映射輪廓。

29、可選地，在根據本發明的方法中，響應顯示頭盔端對位于所述允許交互區域的任一噪聲像素點進行交互，將該噪聲像素點確定為擴大基準點，并獲取所述顯示頭盔端基于所述擴大基準點輸入的擴大倍數，包括：

30、響應顯示頭盔端對位于所述允許交互區域的任一噪聲像素點進行維持預設交互時長的交互，將該噪聲像素點確定為擴大基準點，并基于所述采集圖像建立圖像坐標系；

31、基于所述圖像坐標系獲取對應所述擴大基準點對應的擴大坐標點、以及與位于所述框架像素組的各圖像像素點分別對應的各圖像坐標點；

32、獲取所述擴大坐標點分別與各圖像坐標點之間的各坐標距離，并基于各坐標距離將對應最小的坐標距離的圖像坐標點確定為極近坐標點；

33、建立連接所述擴大坐標點與所述極近坐標點的坐標連接線，并基于所述圖像坐標系確定與位于所述坐標連接線的與所述噪聲像素點具有相鄰關系的基準像素點對應的基準坐標點；

34、基于所述坐標連接線將所述基準坐標點與所述擴大坐標點之間的坐標距離確定為擴大距離、將極近坐標點與所述擴大坐標點之間的坐標距離確定為基準距離，并確定所述擴大距離與所述基準距離之間的距離倍數；

35、創建以所述距離比值為起始數值、以預設比值以終止數值的數值區間，并將所述數值區間發送至所述顯示頭盔端；

36、響應所述顯示頭盔端對位于所述數值區間的任一數值進行交互，將該數值確定為所述顯示頭盔端基于所述擴大基準點輸入的擴大倍數。

37、可選地，在根據本發明的方法中，所述方法還包括：

38、響應基于識別結果確定所述采集圖像存在病灶區域，獲取與所述病灶區域?qū)?yīng)的區域輪廓，并將所述區域輪廓與對應所述采集圖像的圖像框架進行對比；

39、響應基于對比結果確定所述區域輪廓與對應所述采集圖像的圖像框架具有重疊部分，獲取與所述采集圖像對應的圖像中心點，并確定由所述圖像中心點指向所述重疊部分的移動指示線；

40、獲取與所述映射輪廓對應的輪廓中心點，并在所述第一顯示區域生成以所述輪廓中心點為起點、與所述移動指示線具有相同指示方向的映射指示線；或者，

41、響應所述區域輪廓與對應所述采集圖像的圖像框架不具有重疊部分，在所述陰道模型生成與所述病灶區域?qū)?yīng)的病灶模型。

42、可選地，在根據本發明的方法中，確定由所述圖像中心點指向所述重疊部分的移動指示線，包括：

43、以所述圖像中心點為起點、確定分別朝向所述圖像框架進行延伸的對應預設劃分?jǐn)?shù)量的各圖像劃分線，并基于各圖像劃分線對所述圖像框架進行框架劃分，得到具有相同劃分長度的各劃分框架；

44、基于所述采集圖像獲取組成所述病灶區域的各病灶像素點，響應任一劃分框架包括任一病灶像素點，將該劃分框架匯總至移動指示組；

45、獲取位于所述移動指示組的各劃分框架分別包括的各病灶像素點對應的各像素?cái)?shù)量，并基于各像素?cái)?shù)量對位于所述移動指示組的各劃分框架進行由多至少的劃分排序，得到劃分序列；

46、以所述圖像中心點為起點、確定分別指向位于所述移動指示組的各劃分框線的各移動指示線，并對各移動指示線的粗度規格以及長度規格進行對應區域序列的漸變調整。

47、可選地，在根據本發明的方法中，所述方法還包括：

48、響應接收顯示頭盔端發送的組織采樣信號，對位于所述第二顯示區域的采集圖像進行基于采樣器械的圖像識別；

49、響應基于識別結果確定對應采樣器械的器械端部接觸到所述陰道結構，基于采集圖像確定與所述器械端部對應的接觸點位；

50、基于所述接觸點位確定對應預設采樣半徑的采樣標識圈，并在位于所述第一顯示區域的映射輪廓中生成與所述采樣標識圈對應的映射標識圈；

51、響應所述映射標識圈位于所述病灶模型，將所述映射標識圈由初始的預設第一顏色修改為預設第二顏色。

52、根據本發明的又一個方面，提供一種電子陰道鏡圖像采集裝置，包括：

53、模型建立模塊，被配置為對患者的陰道結構進行多維傳感的數據采集，并基于得到的陰道孿生數據構建陰道模型；

54、模型填充模塊，被配置為響應陰道結構處于預設采集窗口，調取采集引導界面，并將陰道模型填充至位于采集引導界面的與預設采集窗口具有相同規格的第一顯示區域；

55、圖像采集模塊，被配置為將采集引導界面發送至對應醫護人員的顯示頭盔端進行顯示，觸發陰道探頭進行圖像采集，并基于預設探針定位策略確定得到的采集圖像是否包括對應預設采集窗口的窗口內容；

56、圖像映射模塊，被配置為響應采集圖像包括對應預設采集窗口的窗口內容，將采集圖像填充至位于采集引導界面的第二顯示區域，并基于采集圖像在第一顯示區域生成與采集圖像對應的映射輪廓；

57、病灶識別模塊，被配置為對位于第二顯示區域的采集圖像進行基于病灶區域的圖像識別，基于識別結果確定采集圖像是否存在病灶區域。

58、根據本發明的方案，首先，本發明通過多維傳感手段實現了對患者陰道結構的非直視數據采集，避免了傳統檢查中醫護人員需要正面直視患者陰道結構的尷尬情況。這不僅極大地保護了患者的隱私，還顯著減輕了患者在檢查過程中的心理負擔，提高了患者的配合度和舒適度；

59、其次，本實施例結合陰道孿生數據構建的陰道模型，為醫護人員提供了一個直觀、準確的陰道結構參考，在檢查過程中，當患者陰道結構處于預設采集窗口時，本實施例還會自動調取采集引導界面，并將陰道模型填充至第一顯示區域，以幫助醫護人員基于第一顯示區域顯示的陰道模型來獲取對應陰道結構的完整形態；

60、進一步地，通過將采集引導界面發送至醫護人員的顯示頭盔端進行顯示，實現了遠程、無接觸的圖像采集指導，這不僅提高了采集過程的專業性和安全性，還進一步減輕了患者的心理壓力，同時，本發明能夠基于預設探針定位策略自動判斷采集圖像是否包括預設采集窗口的內容，確保了采集的完整性和準確性，并且，在判斷采集圖像包括對應預設采集窗口的窗口內容后，還會將相應的采集圖像發送至第二顯示區域，從而幫助醫護人員基于第一顯示區域以及第二顯示區域來實現對于陰道探頭的實時定位，以通過陰道探頭執行對陰道結構的醫學檢查；

61、最后，本發明還具備智能識別病灶區域的功能，通過對位于第二顯示區域的采集圖像進行圖像識別，本發明能夠自動判斷是否存在病灶區域，為醫護人員的診斷提供了相應的輔助性。這一功能不僅提高了診斷的準確性和效率，還為患者的早期治療提供了寶貴時間。
