本發明涉及光能集熱器，具體為追光式光能集熱器。

背景技術：

1、追光式光能集熱器是一種能夠追蹤太陽位置并將陽光集中到一個點或一個小區域的設備，通過這種方式，它可以有效地提高太陽能的捕獲效率，從而用于供暖、供熱或發電等應用，這種集熱器通常包括一個或多個反射鏡和一個集熱器，反射鏡會根據太陽的移動方向調整角度。

2、在現有技術中，反射鏡一般分為平板式反射鏡和拋物鏡，其中，平板式適用于需要均勻分布光線的場景，如光伏面板的使用，而拋物鏡用于需要集中光線加熱的場景，而目前集熱器中的反光鏡都是獨立，無法根據需求調整反射模式，無法適用不同的場景。

技術實現思路

1、本發明提供追光式光能集熱器，高反射金屬膜能夠在平板式反射面和拋物鏡面之間來回切換，以滿足不同的使用場景。

2、為了實現上述目的，本發明提供如下技術方案：

3、追光式光能集熱器，包括：

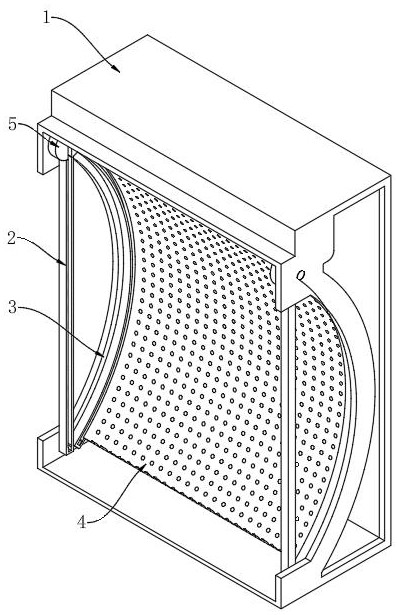

4、機架及其內壁上的第一引導支架和第二引導支架；所述第一引導支架上開設有直線導槽，所述第二引導支架上開設有弧線導槽；所述機架的內壁設計有密封狀態的裝配腔，所述裝配腔的內部安裝有卷材式的高反射金屬膜，所述高反射金屬膜的自由端安裝有切換端子，所述切換端子與直線導槽或弧線導槽能夠形成滑動連接關系；所述機架的內壁安裝有選擇器，所述選擇器能夠控制切換端子進入直線導槽或弧線導槽；所述高反射金屬膜能夠對光線進行鏡面反射。

5、可選的，所述切換端子包括滑動安裝于引導槽內部的工型滑塊，所述工型滑塊的兩側均滑動套接有限位套，所述限位套與工型滑塊之間安裝有彈簧器，所述彈簧器使兩個限位套與引導槽的內壁貼合緊密，所述高反射金屬膜的自由端與工型滑塊的外壁固定連接；

6、所述直線導槽和弧線導槽均具有開口端。

7、可選的，所述直線導槽和弧線導槽的行程末端均設計有縮頸段，所述縮頸段的內壁為粗糙設計。

8、可選的，所述高反射金屬膜的自由端還安裝有拉繩，初始狀態下，所述拉繩垂落于機架的內部。

9、可選的，所述裝配腔的內部安裝有兩個定位座，兩個所述定位座之間具有狹縫，所述狹縫可允許高反射金屬膜穿行，兩個所述定位座相對面的外壁上粘貼有潔凈部，所述潔凈部為柔性材料制成。

10、可選的，所述高反射金屬膜的背面為塑磁材料制成，所述機架的內壁固定安裝有限位板，所述限位板為弧形設計，且所述限位板的曲率與弧線導槽的曲率一致，所述限位板的弧面外壁具有磁性層，所述磁性層與高反射金屬膜的背面相吸引。

11、可選的，所述限位板上開設有多個散熱孔，且所述限位板的弧頂處與機架的內壁之間留有空隙，所述機架的外壁上為鏤空設計。

12、可選的，所述高反射金屬膜的反射面采用鋁涂層，且所述鋁涂層外部還涂覆有透明的聚氨酯涂層。

13、本發明提供的追光式光能集熱器，所達到的有益效果為：

14、高反射金屬膜能夠收放卷，當切換端子帶領著高反射金屬膜的自由端進入至直線導槽時，此時高反射金屬膜會被拉扯至豎直狀態，使高反射金屬膜的反射面為平板式，同樣的，當切換端子進入至弧線導槽時，由于高反射金屬膜也會被弧線導槽限制，同時高反射金屬膜自身除了具備卷繞能力，其也能夠維持一定的弧形角度，從而能夠使高反射金屬膜作為拋物鏡面，因此，高反射金屬膜能夠在平板式反射面和拋物鏡面之間來回切換，以滿足不同的使用場景。此外，本發明的追光式光能集熱器還具有諸多有益技術效果，詳細情況結合以下具體實施方式作進一步記載。

技術特征：

1.追光式光能集熱器，其特征在于：包括：

2.根據權利要求1所述的追光式光能集熱器，其特征在于：所述切換端子包括滑動安裝于引導槽（13）內部的工型滑塊（11），所述工型滑塊（11）的兩側均滑動套接有限位套（12），所述限位套（12）與工型滑塊（11）之間安裝有彈簧器，所述彈簧器使兩個限位套（12）與引導槽（13）的內壁貼合緊密，所述高反射金屬膜（6）的自由端與工型滑塊（11）的外壁固定連接；

3.根據權利要求2所述的追光式光能集熱器，其特征在于：所述直線導槽和弧線導槽的行程末端均設計有縮頸段（14），所述縮頸段（14）的內壁為粗糙設計。

4.根據權利要求2所述的追光式光能集熱器，其特征在于：所述高反射金屬膜（6）的自由端還安裝有拉繩（15），初始狀態下，所述拉繩（15）垂落于機架（1）的內部。

5.根據權利要求2所述的追光式光能集熱器，其特征在于：所述裝配腔（9）的內部安裝有兩個定位座（7），兩個所述定位座（7）之間具有狹縫，所述狹縫可允許高反射金屬膜（6）穿行，兩個所述定位座（7）相對面的外壁上粘貼有潔凈部（8），所述潔凈部（8）為柔性材料制成。

6.根據權利要求1所述的追光式光能集熱器，其特征在于：所述高反射金屬膜（6）的背面為塑磁材料制成，所述機架（1）的內壁固定安裝有限位板（4），所述限位板（4）為弧形設計，且所述限位板（4）的曲率與弧線導槽的曲率一致，所述限位板（4）的弧面外壁具有磁性層，所述磁性層與高反射金屬膜（6）的背面相吸引。

7.根據權利要求6所述的追光式光能集熱器，其特征在于：所述限位板（4）上開設有多個散熱孔，且所述限位板（4）的弧頂處與機架（1）的內壁之間留有空隙，所述機架（1）的外壁上為鏤空設計。

8.根據權利要求1-7中任意一項所述的追光式光能集熱器，其特征在于：所述高反射金屬膜（6）的反射面采用鋁涂層，且所述鋁涂層外部還涂覆有透明的聚氨酯涂層。

技術總結
本發明涉及光能集熱器技術領域，具體為追光式光能集熱器，機架及其內壁上的第一引導支架和第二引導支架；所述第一引導支架上開設有直線導槽，所述第二引導支架上開設有弧線導槽；所述機架的內壁設計有密封狀態的裝配腔，所述裝配腔的內部安裝有卷材式的高反射金屬膜，所述高反射金屬膜的自由端安裝有切換端子，所述切換端子與直線導槽或弧線導槽能夠形成滑動連接關系；所述機架的內壁安裝有選擇器，所述選擇器能夠控制切換端子進入直線導槽或弧線導槽；所述高反射金屬膜能夠對光線進行鏡面反射，本發明中，高反射金屬膜能夠在平板式反射面和拋物鏡面之間來回切換，以滿足不同的使用場景。

技術研發人員：王詹芳,霍少杰,任琳琳,王志挺,林偉嶺,林貞香,王仲宙,蔡國民,吳海奕,楊阿弟,林揚卿,何陽陽
受保護的技術使用者：湄洲灣職業技術學院
技術研發日：
技術公布日：2025/4/28
