本技術涉及膠帶生產，尤其涉及一種膠帶生產用膠面冷卻裝置。

背景技術：

1、膠帶是由基材和膠黏劑兩部分組成，其基層表面涂有一層膠黏劑，膠帶生產中需要對膠面涂覆的膠黏劑進行冷卻。現有技術中通常采用吹冷風的方式對膠黏劑進行冷卻定型，但在實際使用過程中，容易將空氣中的灰塵吹到膠黏劑上，影響膠帶質量，雖然有些通過過濾件進行防塵，但過濾件一般通過螺栓固定安裝，操作繁瑣，拆裝均需要借助其它工具，不便對過濾件進行清理。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

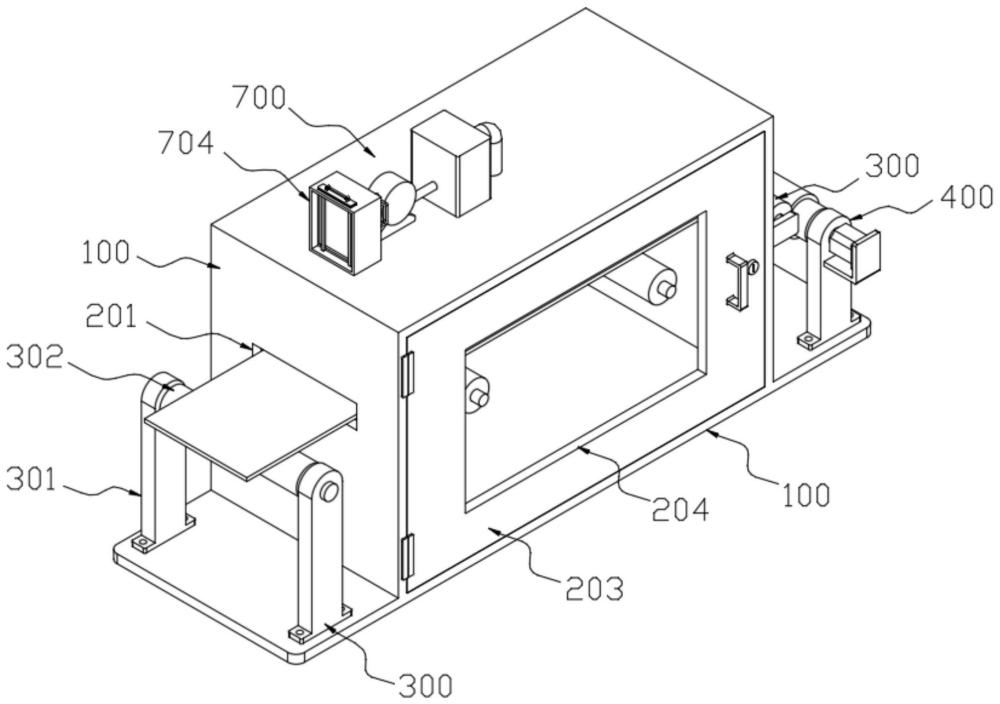

2、為解決上述技術問題，本實用新型提供如下技術方案：一種膠帶生產用膠面冷卻裝置，主要包括底座、冷卻箱、進料導向組件、收卷組件、第一導向輥、第二導向輥以及冷卻組件，所述冷卻箱固定安裝在底座上表面，所述冷卻箱左右兩側分別開設有進料口和出料口，所述進料導向組件與底座左側頂部固定連接，所述收卷組件與底座右側頂部固定連接，所述第一導向輥設有一對，且對稱固設在冷卻箱內部，所述第二導向輥與冷卻箱右側固定連接，所述冷卻組件設置在一對第一導向輥的正上方，所述冷卻組件包括位于冷卻箱內部的擴風罩、與擴風罩頂端固定連通的進風管、與冷卻箱頂部固定連接的風機、與風機進風端固定連通的過濾機構以及與風機出風端固定連通的制冷發生器，所述制冷發生器出口端與進風管遠離擴風罩的一端固定連通。

3、作為本實用新型所述膠帶生產用膠面冷卻裝置的一種優選方案，其中：所述進料導向組件包括與底座頂部固定連接的一對第一安裝架，一對所述第一安裝架之間固設有進料導向輥，所述進料導向輥頂部與第一導向輥、第二導向輥在同一水平面上。

4、作為本實用新型所述膠帶生產用膠面冷卻裝置的一種優選方案，其中：所述收卷組件包括與底座頂部固定連接的一對第二安裝架、轉動安裝在一對第二安裝架之間的收卷輥以及與其中一個第二安裝架固定連接的收卷電機，所述收卷電機的輸出軸與收卷輥一端固定連接，所述收卷輥的高度小于第二導向輥的高度。

5、作為本實用新型所述膠帶生產用膠面冷卻裝置的一種優選方案，其中：所述冷卻箱前側轉動安裝有開合門，所述開合門上安裝有透明觀察窗，所述開合門上安裝有把手以及鎖體，所述開合門通過鎖體與冷卻箱固定連接。

6、作為本實用新型所述膠帶生產用膠面冷卻裝置的一種優選方案，其中：所述過濾機構包括與冷卻箱頂部固定連接的過濾箱，所述過濾箱一側與風機進風端固定連通，另一側為開口結構，所述過濾箱內壁固定連接有限位環，所述限位環朝向過濾箱開口的一側活動抵壓有過濾件，所述過濾件與過濾箱適配卡合，所述過濾件遠離限位環的一側活動抵壓有定位件，所述定位件頂部與冷卻箱頂部相連接。

7、作為本實用新型所述膠帶生產用膠面冷卻裝置的一種優選方案，其中：所述過濾件包括一對過濾網板以及擠壓在一對過濾網板之間的過濾棉。

8、作為本實用新型所述膠帶生產用膠面冷卻裝置的一種優選方案，其中：所述定位件包括與冷卻箱頂部滑動連接的一對抵壓桿、與一對抵壓桿頂端固定連接的提拉板、與提拉板底部固定連接的第一磁環片以及與第一磁環片底部磁性相吸的第二磁環片，所述第二磁環片與冷卻箱頂部固定連接，一對所述抵壓桿均抵壓在過濾件遠離限位環的一側，所述提拉板頂部固定安裝有提拉手柄。

9、作為本實用新型所述膠帶生產用膠面冷卻裝置的一種優選方案，其中：所述過濾機構還包括與過濾箱朝向風機的一側滑動連接的一對推桿，一對所述推桿內端均與過濾件遠離抵壓桿的一側活動貼合，一對所述推桿的外端均固定連接有豎桿，且一對所述豎桿的頂端固定連接有同一個固定桿。

10、本實用新型的有益效果：

11、本實用新型對膠面上涂覆的膠黏劑進行冷卻時，啟動風機以及制冷發生器，風機抽風并通過過濾件過濾，過濾后的空氣通過制冷發生器制冷后通過進風管進入擴風罩，最后通過擴風罩排向膠面上涂覆的膠黏劑上，能夠對黏膠劑進行冷卻，且在吹風前通過過濾件濾除空氣中的灰塵，能夠避免將灰塵引入冷卻箱內，且能夠避免灰塵覆在膠黏劑上，從而能夠保證膠帶質量。

12、本實用新型中過濾件通過抵壓桿、限位環等的配合使用定位在過濾箱內，其中抵壓桿頂端固定連接有提拉板，而提拉板通過第一磁環片、第二磁環片等的配合使用固定在過濾箱頂部，從而達到對抵壓桿進行固定的目的，進而能夠保證過濾件的穩固性，當需要對過濾件進行拆卸清理時，只需通過提拉板頂部的提拉手柄拉動提拉板向上移動即可使第一磁環片與第二磁環分離，且能夠帶動抵壓桿向上移動，解除抵壓桿對過濾件的限位作用，整體操作簡單，不用借助其它工具，解除固定之后，通過固定桿、豎桿帶動推桿前進，推桿推動過濾件在過濾箱內移動，從而方便將過濾件從過濾箱內取出，方便對過濾件進行清理。

技術特征：

1.一種膠帶生產用膠面冷卻裝置，其特征在于，包括：

2.如權利要求1所述的膠帶生產用膠面冷卻裝置，其特征在于：所述進料導向組件（300）包括與底座（100）頂部固定連接的一對第一安裝架（301），一對所述第一安裝架（301）之間固設有進料導向輥（302），所述進料導向輥（302）頂部與第一導向輥（500）、第二導向輥（600）在同一水平面上。

3.如權利要求1所述的膠帶生產用膠面冷卻裝置，其特征在于：所述收卷組件（400）包括與底座（100）頂部固定連接的一對第二安裝架（401）、轉動安裝在一對第二安裝架（401）之間的收卷輥（402）以及與其中一個第二安裝架（401）固定連接的收卷電機（403），所述收卷電機（403）的輸出軸與收卷輥（402）一端固定連接，所述收卷輥（402）的高度小于第二導向輥（600）的高度。

4.如權利要求1所述的膠帶生產用膠面冷卻裝置，其特征在于：所述冷卻箱（200）前側轉動安裝有開合門（203），所述開合門（203）上安裝有透明觀察窗（204），所述開合門（203）上安裝有把手以及鎖體，所述開合門（203）通過鎖體與冷卻箱（200）固定連接。

5.如權利要求1所述的膠帶生產用膠面冷卻裝置，其特征在于：所述過濾機構（704）包括與冷卻箱（200）頂部固定連接的過濾箱（704-1），所述過濾箱（704-1）一側與風機（703）進風端固定連通，另一側為開口結構，所述過濾箱（704-1）內壁固定連接有限位環（704-2），所述限位環（704-2）朝向過濾箱（704-1）開口的一側活動抵壓有過濾件（704-3），所述過濾件（704-3）與過濾箱（704-1）適配卡合，所述過濾件（704-3）遠離限位環（704-2）的一側活動抵壓有定位件（704-4），所述定位件（704-4）頂部與冷卻箱（200）頂部相連接。

6.如權利要求5所述的膠帶生產用膠面冷卻裝置，其特征在于：所述過濾件（704-3）包括一對過濾網板（704-31）以及擠壓在一對過濾網板（704-31）之間的過濾棉（704-32）。

7.如權利要求5所述的膠帶生產用膠面冷卻裝置，其特征在于：所述定位件（704-4）包括與冷卻箱（200）頂部滑動連接的一對抵壓桿（704-41）、與一對抵壓桿（704-41）頂端固定連接的提拉板（704-42）、與提拉板（704-42）底部固定連接的第一磁環片（704-43）以及與第一磁環片（704-43）底部磁性相吸的第二磁環片（704-44），所述第二磁環片（704-44）與冷卻箱（200）頂部固定連接，一對所述抵壓桿（704-41）均抵壓在過濾件（704-3）遠離限位環（704-2）的一側，所述提拉板（704-42）頂部固定安裝有提拉手柄。

8.如權利要求5所述的膠帶生產用膠面冷卻裝置，其特征在于：所述過濾機構（704）還包括與過濾箱（704-1）朝向風機（703）的一側滑動連接的一對推桿（704-5），一對所述推桿（704-5）內端均與過濾件（704-3）遠離抵壓桿（704-41）的一側活動貼合，一對所述推桿（704-5）的外端均固定連接有豎桿（704-6），且一對所述豎桿（704-6）的頂端固定連接有同一個固定桿（704-7）。

技術總結
本技術公開了一種膠帶生產用膠面冷卻裝置，主要包括底座、冷卻箱、進料導向組件、收卷組件、第一導向輥、第二導向輥以及冷卻組件，所述冷卻箱固定安裝在底座上表面，所述冷卻箱左右兩側分別開設有進料口和出料口，所述進料導向組件與底座左側頂部固定連接，所述收卷組件與底座右側頂部固定連接，所述第一導向輥設有一對，且對稱固設在冷卻箱內部，所述第二導向輥與冷卻箱右側固定連接。本技術在吹風前通過過濾件濾除空氣中的灰塵，能夠避免將灰塵引入冷卻箱內，且能夠避免灰塵覆在膠黏劑上，從而能夠保證膠帶質量，另外方便對過濾件進行清理。

技術研發人員：占重光,李臣金
受保護的技術使用者：南京占一科技有限公司
技術研發日：20240402
技術公布日：2025/4/28
