本技術涉及耐火材料加工，具體為一種耐火材料加工的冷卻裝置。

背景技術：

1、耐火材料通常用于高溫環境，例如爐內、高溫加工設備等，在這些高溫環境中，材料容易受到高溫的影響而失去性能，冷卻裝置可以有效地降低耐火材料的溫度，保護其在高溫條件下的物理和化學性能，延長使用壽命；

2、傳統的耐火材料加工的冷卻裝置通過電動傳輸帶進行輸，然后通過風扇或噴淋裝置將空氣或水噴灑到耐火材料的表面，以加速熱量的散發和降溫；

3、傳統的耐火材料加工的冷卻裝置存在以下問題：由于傳統的耐火材料加工的冷卻裝置在冷卻只能夠?qū)δ突鸩牧侠鋮s一面，易發生耐火材料表面溫度分布不均勻，導致某些區域可能會受到更多的冷卻，而其他區域則可能會溫度過高，這可能會導致材料的不均勻收縮或裂紋，為此，我們提出一種耐火材料加工的冷卻裝置。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種耐火材料加工的冷卻裝置，可以確保整個表面受到均勻的冷卻，從而減少因局部溫度差異而引起的不均勻收縮，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種耐火材料加工的冷卻裝置，包括支架和翻轉機構；

3、支架：其上表面固定連接有冷卻倉，冷卻倉的上表面固定連接有均勻分布的水管，水管的底端均設有均勻分布的輸水管，輸水管的底端延伸至冷卻倉的內部，輸水管的底端均固定連接有噴頭；

4、翻轉機構：其包括旋轉軸、橡膠條和放置板，所述旋轉軸轉動連接于冷卻倉中部的前后內壁之間，旋轉軸的外表面固定連接有放置板，放置板的上表面設有均勻分布的橡膠條，可以確保整個表面受到均勻的冷卻，從而減少因局部溫度差異而引起的不均勻收縮，有助于避免材料在冷卻過程中產生裂紋或變形，減少工作量。

5、進一步的，還包括單片機，所述單片機設置于冷卻倉的前側面右端，單片機的輸入端電連接外部電源，便于調控各電器運轉。

6、進一步的，所述冷卻倉左右兩端的開口處均設有電動傳輸帶，電動傳輸帶的輸入端電連接單片機的輸出端，輸送耐火材料。

7、進一步的，還包括紅外傳感器，所述紅外傳感器設置于冷卻倉的后側內壁，紅外傳感器與單片機雙向電連接，避免擁堵或碰撞。

8、進一步的，所述翻轉機構還包括齒輪、導向滑槽和齒條板，所述導向滑槽開設于冷卻倉的前端底壁，導向滑槽的內壁滑動連接有齒條板，所述齒輪固定套設于旋轉軸的前端，齒輪與齒條板嚙合連接，較高精度的傳動。

9、進一步的，所述翻轉機構還包括電動推桿，所述電動推桿設置于冷卻倉的前端底壁，電動推桿的伸縮端與齒條板的左側面固定連接，電動推桿的輸入端電連接單片機的輸出端，驅動翻轉機構運轉。

10、進一步的，還包括水泵，所述水泵均設置于冷卻倉的后側面上端，水泵與水管的外表面頂端之間均通過軟管連接，所述水泵的輸入端電連接單片機的輸出端，便于對耐火材料進行冷卻。

11、與現有技術相比，本實用新型的有益效果是：本耐火材料加工的冷卻裝置，具有以下好處：

12、電動傳輸帶持續輸送直至將首個耐火材料輸送至冷卻倉的中部，然后將耐火材料輸送至放置板的上表面，與此同時通過單片機調控紅外傳感器運轉，當紅外傳感器檢測到有物體停靠在時放置板的上表面，它會產生脈沖信號，并將該信號傳遞給連接的單片機，單片機做出判斷調控左側的電動傳輸帶停止運轉，確保物體在傳輸帶上有序地移動，避免擁堵或碰撞，然后通過單片機調控電動推桿運轉，電動推桿的伸縮端推動齒條板通過滑動于導向滑槽的內壁向右移動，齒條板與齒輪嚙合轉動，齒輪帶動旋轉軸旋轉，旋轉軸帶動放置板旋轉一定角度，將耐火材料翻面落到右側的電動傳輸帶上，然后通過單片機調控右側的電動傳輸帶運轉，右側的電動傳輸帶將冷卻后的耐火材料輸送至外部，通過翻轉耐火材料，可以確保整個表面受到均勻的冷卻，從而減少因局部溫度差異而引起的不均勻收縮，有助于避免材料在冷卻過程中產生裂紋或變形，減少工作量。

技術特征：

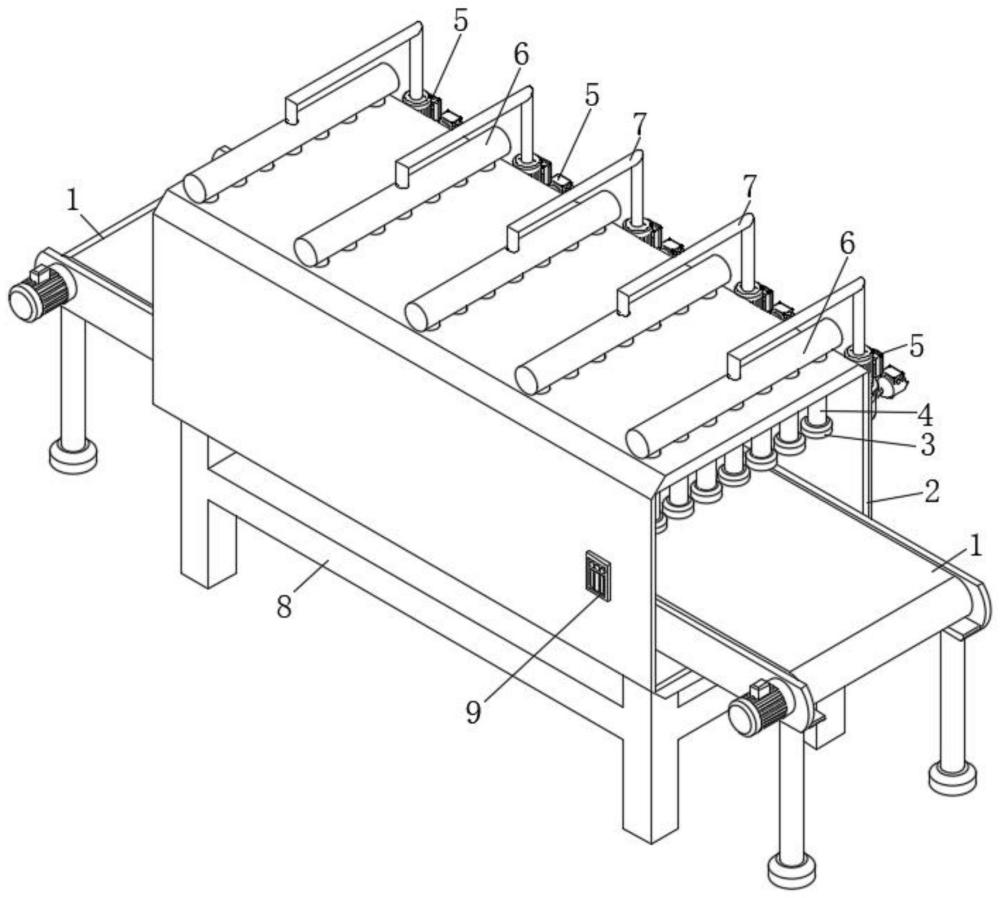

1.一種耐火材料加工的冷卻裝置，其特征在于：包括支架(8)和翻轉機構(10)；

2.根據權利要求1所述的一種耐火材料加工的冷卻裝置，其特征在于：還包括單片機(9)，所述單片機(9)設置于冷卻倉(2)的前側面右端，單片機(9)的輸入端電連接外部電源。

3.根據權利要求2所述的一種耐火材料加工的冷卻裝置，其特征在于：所述冷卻倉(2)左右兩端的開口處均設有電動傳輸帶(1)，電動傳輸帶(1)的輸入端電連接單片機(9)的輸出端。

4.根據權利要求2所述的一種耐火材料加工的冷卻裝置，其特征在于：還包括紅外傳感器(11)，所述紅外傳感器(11)設置于冷卻倉(2)的后側內壁，紅外傳感器(11)與單片機(9)雙向電連接。

5.根據權利要求2所述的一種耐火材料加工的冷卻裝置，其特征在于：所述翻轉機構(10)還包括齒輪(102)、導向滑槽(103)和齒條板(104)，所述導向滑槽(103)開設于冷卻倉(2)的前端底壁，導向滑槽(103)的內壁滑動連接有齒條板(104)，所述齒輪(102)固定套設于旋轉軸(101)的前端，齒輪(102)與齒條板(104)嚙合連接。

6.根據權利要求5所述的一種耐火材料加工的冷卻裝置，其特征在于：所述翻轉機構(10)還包括電動推桿(107)，所述電動推桿(107)設置于冷卻倉(2)的前端底壁，電動推桿(107)的伸縮端與齒條板(104)的左側面固定連接，電動推桿(107)的輸入端電連接單片機(9)的輸出端。

7.根據權利要求2所述的一種耐火材料加工的冷卻裝置，其特征在于：還包括水泵(5)，所述水泵(5)均設置于冷卻倉(2)的后側面上端，水泵(5)與水管(6)的外表面頂端之間均通過軟管(7)連接，所述水泵(5)的輸入端電連接單片機(9)的輸出端。

技術總結
本技術公開了一種耐火材料加工的冷卻裝置，包括支架和翻轉機構；支架：其上表面固定連接有冷卻倉，冷卻倉的上表面固定連接有均勻分布的水管，水管的底端均設有均勻分布的輸水管，輸水管的底端延伸至冷卻倉的內部，輸水管的底端均固定連接有噴頭；翻轉機構：其包括旋轉軸、橡膠條和放置板，所述旋轉軸轉動連接于冷卻倉中部的前后內壁之間，旋轉軸的外表面固定連接有放置板，放置板的上表面設有均勻分布的橡膠條，該耐火材料加工的冷卻裝置，可以確保整個表面受到均勻的冷卻，從而減少因局部溫度差異而引起的不均勻收縮，有助于避免材料在冷卻過程中產生裂紋或變形，減少工作量。

技術研發人員：劉科峰,劉江浩
受保護的技術使用者：鞏義市科正冶金材料有限公司
技術研發日：20240409
技術公布日：2025/4/28
