本公開涉及攝像機單元。

背景技術：

1、專利文獻1公開了一種技術，在冷藏庫的上部設置攝像機，在檢測到通過冷藏庫的開口部的物體時進行拍攝，基于拍攝結果管理收納在冷藏庫中的食品。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特開2019-070476號公報

技術實現思路

1、實用新型所要解決的課題

2、于是，本公開提供能夠在外觀上看起來清爽的攝像機單元。

3、用于解決課題的技術方案

4、本公開中的攝像機單元涉及在設置在冷藏庫的頂面，拍攝所述冷藏庫的攝像機單元中，在內部前方至少包括收納有廣角攝像機和窄角攝像機的殼部件，所述廣角攝像機配置在所述殼部件的寬度方向的大致中央部，所述窄角攝像機配置在從所述殼部件的寬度方向的大致中央部向側方錯開的位置，所述窄角攝像機的光軸以指向所述冷藏庫的寬度方向的中央的方式傾斜設置。

5、在上述的結構中，所述廣角攝像機可以配置在所述殼部件的寬度方向的大致中央部。

6、在上述的結構中，可以在所述殼部件的兩側包括發光裝置。

7、在上述的結構中，可以在所述殼部件的所述廣角攝像機或者所述窄角攝像機與所述發光裝置之間配置傳感器。

8、在上述的結構中，包括覆蓋所述殼部件的蓋部件，在所述蓋部件的前方形成有傾斜部，所述廣角攝像機配置在比所述窄角攝像機靠近所述殼部件的前方的位置。

9、在上述的結構中，可以在所述殼部件收納控制所述廣角攝像機和所述窄角攝像機的基板，所述基板配置在所述殼部件的前側。

10、在上述的結構中，所述基板與所述廣角攝像機和所述窄角攝像機可以經由從所述廣角攝像機和所述窄角攝像機的橫向連接的線纜電連接。

11、實用新型效果

12、本公開中的攝像機單元能夠?qū)V角攝像機和窄角攝像機并排配置在殼部件的前方，能夠細窄地形成殼部件的前端部分，能夠使攝像機單元在外觀上看起來清爽。

技術特征：

1.一種攝像機單元，其設置于冷藏庫的頂面，拍攝所述冷藏庫，所述攝像機單元的特征在于：

2.如權利要求1所述的攝像機單元，其特征在于：

3.如權利要求1或者權利要求2所述的攝像機單元，其特征在于：

4.如權利要求3所述的攝像機單元，其特征在于：

5.如權利要求1或者權利要求2所述的攝像機單元，其特征在于：

6.如權利要求1或者權利要求2所述的攝像機單元，其特征在于：

7.如權利要求6所述的攝像機單元，其特征在于：

技術總結

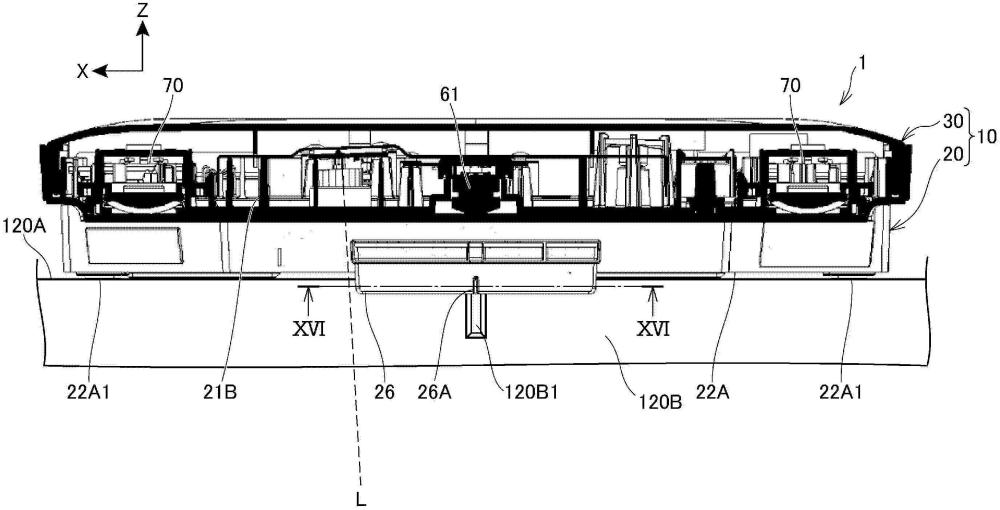

本公開提供能夠在外觀上看起來清爽的攝像機單元。在內部前方包括至少收納有廣角攝像機(61)和窄角攝像機(63)的殼部件(20)，窄角攝像機(63)配置在從殼部件(20)的寬度方向的大致中央部向側方錯開的位置，窄角攝像機(63)的光軸(L)以指向冷藏庫(100)的寬度方向的中央的方式傾斜設置。由此，能夠?qū)V角攝像機(61)和窄角攝像機(63)并排配置在殼部件(20)的前方，能夠細窄地形成殼部件(20)的前端部分，能夠使攝像機單元(1)在外觀上看起來清爽。

技術研發人員：堀井慎一,假屋崎拓
受保護的技術使用者：松下知識產權經營株式會社
技術研發日：20240702
技術公布日：2025/4/28
