本技術涉及化工設備，尤其涉及一種多通道液體冷凝器。

背景技術：

1、冷凝器為制冷系統的機件，屬于換熱器的一種，能把氣體或蒸汽轉變成液體，將管子中的熱量，以很快的方式，傳到管子附近的空氣中，冷凝器工作過程是個放熱的過程，所以冷凝器溫度都是較高的。

2、根據中國專利號為“cn203928505u”公開的一種多通道冷凝器、熱泵模組及洗衣干衣機，屬于洗衣干衣機及其配件領域，為解決現有冷凝器無法同時對液態物質和氣態物質進行換熱的問題而設計。本實用新型多通道冷凝器至少包括用于輸送冷媒的冷媒管、用于輸送待換熱液體的液體管、以及設置在冷媒管和液體管外側的氣體換熱裝置；冷媒管和液體管相鄰以使得冷媒管可加熱或制冷液體管。本實用新型熱泵模組包括上述的多通道冷凝器。本實用新型洗衣干衣機包括洗衣機滾筒和干衣機滾筒，還包括上述的熱泵模組。本實用新型多通道冷凝器、熱泵模組及洗衣干衣機既能夠單獨對液態物質換熱、也能夠單獨對氣態物質換熱、還能夠同時對液態物質和氣態物質換熱。

3、上述對比文件及現有技術中換熱管采用基礎排布，整個冷凝器內部為增加液體的停留時間需要增加折流板等結構，整個體積和成本均增加，通道單一，冷凝效率差。

技術實現思路

1、本實用新型的目的是為了解決現有技術中管道排布單一冷凝效率差的缺點，而提出的一種多通道液體冷凝器。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種多通道液體冷凝器，包括冷凝器主體和承重基座，所述冷凝器主體底面栓接設有承重基座，所述冷凝器主體內壁圓周分布設有直線副管，所述冷凝器主體內部中心位置設有u型主管，所述u型主管表面設有環形導流管，所述環形導流管與進料管之間圓周分布設有連接管，所述u型主管表面直線均勻陣列分布設有多組環形導流管，所述冷凝器主體側面設有鼓風組件。

3、優選的，所述鼓風組件包括導風風機和u型風管，所述承重基座表面栓接設有導風風機，所述導風風機側面連接設有u型風管，所述u型風管端部設有喇叭導風頭，且喇叭導風頭與冷凝器主體側面相抵。

4、優選的，所述冷凝器主體兩端法蘭連接設有換熱浮頭，所述u型主管兩端與換熱浮頭頂面貫穿，所述直線副管兩端與冷凝器主體端部貫穿后位于換熱浮頭內部。

5、優選的，所述換熱浮頭頂面靠近u型主管端部位置設有進液副管，所述換熱浮頭底面設有排液管。

6、優選的，所述冷凝器主體頂面中心位置貫穿設有進料管，所述直線副管表面通過抱箍與冷凝器主體內壁表面栓接。

7、優選的，所述u型主管通過連接管與環形導流管內部貫穿，且u型主管水平方向的水平中線與環形導流管中心位置重合。

8、優選的，所述喇叭導風頭與冷凝器主體連接位置處采用密封處理，所述喇叭導風頭與u型風管連接位置處采用密封處理。

9、有益效果

10、本實用新型中，采用冷凝器主體內部中心位置設置u型主管配合環形導流管進行冷凝處理，同時在冷凝器主體內壁圓周設置直線副管進行冷凝處理，內部無需設置折流板，通過環形導流管與u型主管之間的間隙進行折流使用，整個裝置設置多個通道結構進行冷媒與熱媒的換熱處理，并在側面設置風冷結構進行冷凝處理，采用氣液同時冷凝的方式進行冷凝處理，便于液體的快速降溫，冷凝效率高，節省時間。

技術特征：

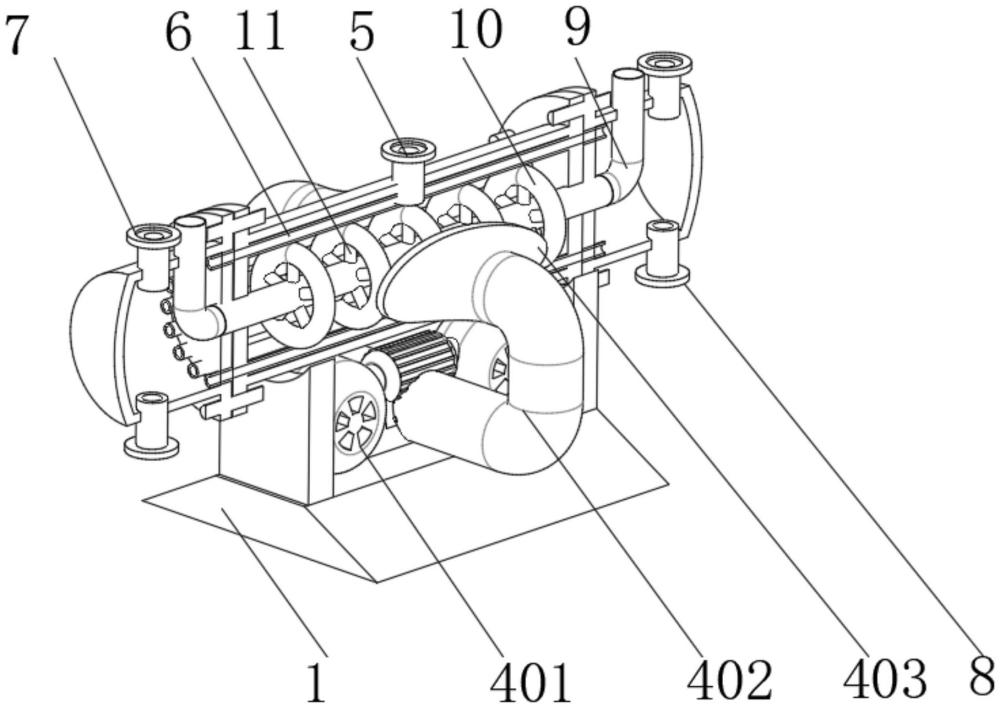

1.一種多通道液體冷凝器，包括冷凝器主體(2)和承重基座(1)，其特征在于：所述冷凝器主體(2)底面栓接設有承重基座(1)，所述冷凝器主體(2)內壁圓周分布設有直線副管(6)，所述冷凝器主體(2)內部中心位置設有u型主管(9)，所述u型主管(9)表面設有環形導流管(10)，所述環形導流管(10)與進料管(5)之間圓周分布設有連接管(11)，所述u型主管(9)表面直線均勻陣列分布設有多組環形導流管(10)，所述冷凝器主體(2)側面設有鼓風組件(4)。

2.根據權利要求1所述的一種多通道液體冷凝器，其特征在于：所述鼓風組件(4)包括導風風機(401)和u型風管(402)，所述承重基座(1)表面栓接設有導風風機(401)，所述導風風機(401)側面連接設有u型風管(402)，所述u型風管(402)端部設有喇叭導風頭(403)，且喇叭導風頭(403)與冷凝器主體(2)側面相抵。

3.根據權利要求1所述的一種多通道液體冷凝器，其特征在于：所述冷凝器主體(2)兩端法蘭連接設有換熱浮頭(3)，所述u型主管(9)兩端與換熱浮頭(3)頂面貫穿，所述直線副管(6)兩端與冷凝器主體(2)端部貫穿后位于換熱浮頭(3)內部。

4.根據權利要求3所述的一種多通道液體冷凝器，其特征在于：所述換熱浮頭(3)頂面靠近u型主管(9)端部位置設有進液副管(7)，所述換熱浮頭(3)底面設有排液管(8)。

5.根據權利要求1所述的一種多通道液體冷凝器，其特征在于：所述冷凝器主體(2)頂面中心位置貫穿設有進料管(5)，所述直線副管(6)表面通過抱箍與冷凝器主體(2)內壁表面栓接。

6.根據權利要求1所述的一種多通道液體冷凝器，其特征在于：所述u型主管(9)通過連接管(11)與環形導流管(10)內部貫穿，且u型主管(9)水平方向的水平中線與環形導流管(10)中心位置重合。

7.根據權利要求2所述的一種多通道液體冷凝器，其特征在于：所述喇叭導風頭(403)與冷凝器主體(2)連接位置處采用密封處理，所述喇叭導風頭(403)與u型風管(402)連接位置處采用密封處理。

技術總結
本技術提供一種多通道液體冷凝器，涉及化工設備技術領域，包括冷凝器主體和承重基座，冷凝器主體內壁圓周分布設有直線副管，冷凝器主體內部中心位置設有U型主管，U型主管表面設有環形導流管，環形導流管與進料管之間圓周分布設有連接管，U型主管表面直線均勻陣列分布設有多組環形導流管，冷凝器主體側面設有鼓風組件，內部無需設置折流板，通過環形導流管與U型主管之間的間隙進行折流使用，整個裝置設置多個通道結構進行冷媒與熱媒的換熱處理，并在側面設置風冷結構進行冷凝處理，采用氣液同時冷凝的方式進行冷凝處理，便于液體的快速降溫，冷凝效率高，節省時間。

技術研發人員：甘寶寧,甘維俊杰,顏軍,甘維俊
受保護的技術使用者：湖北江漢石化裝備有限公司
技術研發日：20240626
技術公布日：2025/4/28
