本技術涉及家用電器，具體地涉及一種制冷器具。

背景技術：

1、制冷器具，尤其是冰箱是家庭中必不可少的一種家用電器，而其中儲藏器具可以提高其食品儲存保鮮能力，避免食品變質和浪費，給人們的生活帶來極大的便利。但是，一方面儲藏器具的密封性不夠穩定，可能導致食品變質或者浪費；另外一方面，儲藏容器由于需要與封閉元件配合，用戶的打開和/或關閉的操作繁瑣，有的不利于儲藏容器的拆裝，有的不利于制冷器具內部儲物空間的充分利用，有的不利于儲藏室內部分電器元件的拆裝維護等，影響了產品的競爭力。因此，針對以上存在的問題和缺點，本發明提供一種新的制冷器具方案，以優化現有制冷器具在儲藏方面存在的問題。

技術實現思路

1、本發明實施例的一個目的在于提供一種改進的制冷器具至少解決上述一個問題。

2、一種制冷器具，包括：儲藏室，所述儲藏室內包括一對相對設置的支撐體；抽屜，所述抽屜限定一儲物空間并且具有向上敞開的開口，所述抽屜可拉出或推回所述儲藏室；蓋體，所述蓋體通過支撐體支撐于所述抽屜的上方，并且當所述抽屜被推回所述儲藏室時從與所述開口分離的第一位置運動到第二位置以閉合所述開口；所述支撐體包括沿儲藏室的深度方向前后設置的第一開口部和第二開口部，所述第一開口部開口朝下，所述第二開口部開口朝上，所述蓋體通過所述第一開口部和所述第二開口部安裝于所述支撐體。

3、如此，在組裝儲藏室內的儲物單元時，蓋體的前后端分別從支撐體的上方和下方被安裝入支撐體，相對于完全從上方裝入或下方裝入更有利于減小其對支撐體上方或者下方安裝空間的需求。

4、可選的，沿儲藏室的深度方向，所述蓋體的后端位于所述支撐體的上方，前端位于所述支撐體的下方傾斜地安裝入所述支撐體。

5、可選的，安裝后所述蓋體相對于抽屜基本水平地被支撐于所述支撐體上。

6、可選的，在閉合所述開口的第二位置，所述蓋體上表面高于所述支撐體的上表面。當蓋體緊鄰頂壁或橫梁安裝時，蓋體高于支撐體有利于避免支撐體不能安裝于頂壁或橫梁與側壁的連接圓角處而造成的儲存空間的損失。

7、可選的，所述蓋體上設置有可拆卸的功能單元。

8、可選的，所述支撐體包含施力機構，施力機構向所述蓋體施加保持力適于將所述蓋板保持于所述支撐體上。由此，蓋體能夠與抽屜開合而不至于隨抽屜拉出，有利于簡化儲物單元的操縱方法。

9、可選的，所述支撐體包括沿所述儲藏室的深度方向前后設置的第一通道和第二通道，所述蓋體包括適于支撐于所述第一通道的第一支撐軸以及適于支撐于所述第二通道的第二支撐軸。

10、可選的，所述第一通道和第二通道至少具有上壁面和下壁面以限定第一支撐軸和第二支撐軸的運動軌跡。如此限定蓋體的運動軌跡，有利于蓋體于抽屜的對位閉合。

11、可選的，所述第一通道和第二通道至少部分傾斜以提供所述蓋體從第一位置運動到第二位置的運動路徑，所述第一位置高于第二位置。通過不同高度的設計，有利于蓋體與抽屜的閉合和分離。

12、可選的，所述第一通道沿所述儲藏室的深度方向具有相對的第一端和第二端，所述第二通道沿所述儲藏室的深度方向具有相對的第三端和第四端，所述第一開口部設置于所述第二端并連通所述第一通道，所述第二開口部設置于所述第三端并連通所述第二通道。如此，兩個通道的開口部反向設置，也即，兩個開口部設置于各自通道的相靠近的端部。由此，蓋可以錯時地和兩個通道耦合或解耦，使得拆裝蓋時同一時間只需對準一個開口部，從而極大地降低了裝配難度和操作精度要求。

13、可選的，所述蓋體沿著所述第一通道從所述第一位置運動至所述第一開口部的第一運動行程，大于所述蓋體沿著所述第一通道從所述第一位置運動至所述第二位置的第二運動行程。如此，蓋體不會由于開口向下而由于自重從第一通道中脫出。

14、可選的，所述第一支撐軸和所述第二支撐軸被分別限制于第一通道和第二通道內以執行所述蓋體的開啟和關閉操作。進一步有利于蓋體的支撐穩定性而不至于意外脫出。

15、可選的，沿儲藏室的深度方向，所述第一支撐軸和所述第二支撐軸之間的第一距離大于所述第一開口部和所述第二開口部之間的第二距離。如此，蓋能夠分時落入或脫離第一開口部和第二開口部，避免了蓋的前后支撐軸同時從開口部意外脫出的可能性，同時也利于蓋體上功能元件的安裝。

16、可選的，所述第一通道可以包括沿儲藏室的深度方向向下傾斜延伸的所述第一傾斜段，所述第二通道可以包括沿儲藏室的深度方向向下傾斜延伸的所述第二傾斜段，所述第一傾斜段和第二傾斜段二者的前端高度小于其后端的高度。如此，有利于當抽屜與蓋體閉合后形成負壓環境時由于密封件進一步壓縮而對支撐體兩通道的下壁面產生的過大壓力。

17、可選的，所述第一通道可以包括沿儲藏室的深度方向向下傾斜延伸的所述第一傾斜段，所述第二通道可以包括沿儲藏室的深度方向向下傾斜延伸的所述第二傾斜段，所述第一傾斜段和所述第二傾斜段二者后端的高度大于所述第一支撐軸和所述第二支撐軸的直徑。如此，有利于當抽屜與蓋體閉合后形成負壓環境時由于密封件進一步壓縮而對支撐體兩通道的下壁面產生的過大壓力。

18、可選的，所述第一端具有止擋面，其中：所述止擋面與第三端之間的距離小于第一支撐軸和第二支撐軸之間的距離。如此，有益于使得即使第一支撐軸位于第一位置時，第二支撐軸也不完全處于第二開口部以至于不易從第二開口部脫出。

19、可選的，當抽屜拉出儲藏室后，蓋體的第一支撐軸止擋于所述止擋面，受所述施力機構的保持力保持于第一位置。有利于蓋體處于穩定地打開位置，不會與抽屜或其他部件碰撞。

20、可選的，所述第一通道可以包括自所述第一傾斜段兩端分別水平延伸的第一水平段和第二水平段；以及自所述第二傾斜段兩端分別水平延伸的所述第三水平段和所述第二水平段；在所述第一位置時，所述蓋體被支撐于所述第一水平段和所述第三水平段，在所述第二位置時，所述蓋體被支撐于所述第二平段和第四水平段。有利于蓋體在靜止地打開或閉合狀態下，相對水平地被支撐在儲藏室內部。

21、可選的，所述第二端與所述第一開口部連通的區域內設置有止位件。通過止位件限制第一支撐軸從第一開口部脫出。

22、可選的，所述止位件構成從所述第一通道的側壁從下向上向所述第一通道外側面延伸的彈臂。

23、可選的，所述支撐體上表面設置有與所述止位件位置對應的通孔。有利于使用工具輔助蓋體的拆卸。

24、可選的，所述第二通道內設置有與所述止位件位置配合的防沖擊部。有利于防止由于推力過大而將第一開口部的止位件沖斷。

25、可選的，所述施力機構隱藏于所述支撐體的腔內，并向所述蓋體施加朝向第一位置運動的保持力，以使得所述蓋體趨向從所述第二位置運動至所述第一位置，并被保持在所述第一位置。

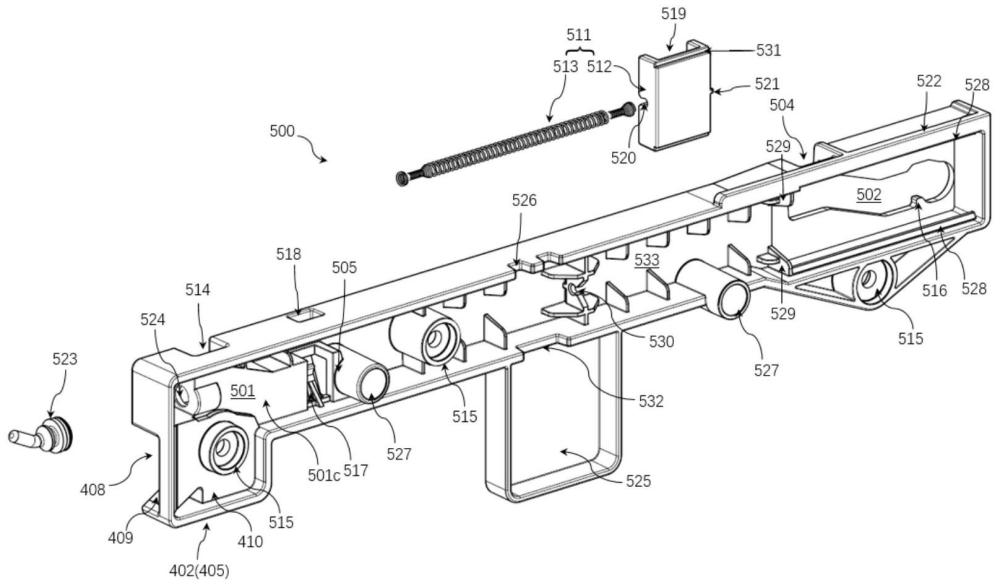

26、可選的，所述施力機構包括：滑動件，所述滑動件用于連接所述蓋體并可于所述腔內前后滑動；拉伸彈簧，具有相對的第五端和第六端，其中，所述第五端固定于所述支撐體，所述第六端連接所述滑動件。

27、可選的，所述滑動件具有接收所述第一支撐軸的接收槽，當蓋體未裝入時，所述接收槽與所述第二開口部連通。

28、可選的，當蓋體處于所述第一位置時，所述接收槽與所述第二開口部部分重疊。如此，以利于第二支撐軸不容易因意外而從第二開口部脫開。

29、可選的，所述滑動件的側壁上設置向第二通道外側面延伸的止擋凸部。防止第二支撐軸與接收槽脫開。

30、可選的，當安裝所述蓋體時，先將所述蓋體的第二支撐體支撐于所述支撐體的上方，前端位于所述支撐體的下方傾斜地推入儲藏室內，直至第二支撐軸落入所述支撐體的第二開口部，然后繼續推動所述蓋體克服所述施力機構的保持力地在所述第二通道內滑動直至所述第一支撐軸到達所述第一開口部并通過所述第一開口部進入所述第一通道，完成所述蓋體的安裝。本技術提供的蓋體安裝結構有利于減小對于支撐體上方或下方安裝空間的需求。

31、可選的，所述制冷器具包括鎖緊機構，當所述蓋體閉合所述開口時，所述鎖緊機構將抽屜鎖止于所述儲藏室內。有利于保障蓋體閉合的可靠性。

32、可選的，當所述抽屜被推入儲藏室內的過程中，推力克服所述施力機構的保持力，在鎖緊機構的鎖止下保持在第二位置。

33、可選的，所述制冷器具包括釋放機構，所述釋放機構設置于所述抽屜的前側，以供使用者操縱而允許所述釋放機構相對于所述抽屜運動，從而驅動鎖緊機構解除所述抽屜的鎖止。

34、本發明還提出了一種制冷器具，包括：儲藏室，所述儲藏室內包括一對相對設置的支撐體；抽屜，所述抽屜限定一儲物空間并且具有向上敞開的開口，所述抽屜可拉出或推回所述儲藏室；蓋體，所述蓋體通過支撐體支撐于所述抽屜的上方；所述支撐體沿所述抽屜的推拉方向延伸且固定于所述儲藏室的間室側壁，其中，所述間室側壁臨近所述支撐體或被支撐體覆蓋的區域預設有管線連接部。

35、通過在間室側壁鄰近支撐體或被支撐體覆蓋的區域預設管線連接部，以便于管線與蓋體上或鄰近蓋體的功能單元連接。

36、可選的，所述支撐體包括管線蓋，所述管線蓋用以遮蓋所述線纜連接部。

37、可選的，所述支撐體的上表面設置有第一走線通道，管線從所述管線連接部引出穿過所述第一走線通道與所述蓋體上或鄰近蓋體的功能單元連接。由于支撐體支撐蓋體，因此，在支撐體上表面設置走線通道有利于管線的最短鋪設以及更便于功能單元的線纜連接與維護。

38、可選的，所述支撐體包含施力機構，所述施力機構向所述蓋體施加保持力適于將所述蓋板保持于所述支撐體上，所述施力機構隱藏于所述支撐體的腔內，所述第一走線通道設置于所述施力機構的前側。如此有利于線纜與施力機構之間的互不干涉。
