本技術屬于茶油儲存，具體的說是一種茶油冷藏儲存裝置。

背景技術：

1、茶油也被稱為油茶籽油、山茶油或山茶籽油，是從山茶科山茶屬植物的普通油茶成熟種子種提取的純天然高級食用植物油。

2、茶油的色澤為金黃或淺黃、品質純凈、澄清透明、氣味清香、味道純正，茶油在生產完成后采用冷藏存儲的方法，茶油冷藏存儲的注意事項有，溫度控制，一般溫度控制在10至15攝氏度，容器一般選擇玻璃瓶或塑料瓶，減少光照和減少與空氣的接觸等，在現有茶油冷藏儲存技術中，將生產灌裝完成的茶油放置在冷庫內進行冷藏存儲，密集排列在一起的茶油，外側的茶油與內側的茶油可能會因室內光線或溫度的不同，從而產生品質上的差異，導致同一批次的茶油出現不同的品質。

3、為此，本實用新型提供一種茶油冷藏儲存裝置。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種茶油冷藏儲存裝置，包括放置架；所述放置架側壁固定連接有遮光板；所述遮光板中部固定連接有第一固定板；所述第一固定板在遮光板中部設置多組，且均勻分布在遮光板中部；所述第一固定板外側壁固定連接有電機；所述電機傳動端固定連接有抽氣扇；所述抽氣扇將放置架內部的空氣向外側抽出；所述放置架遠離遮光板的側壁固定連接有進氣板；所述進氣板中部開設有進風口；所述放置架遠離遮光板和進氣板的側壁固定連接有遮光簾；所述放置架頂部設有固定組件；此步驟放置架、遮光板、第一固定板、電機、抽氣扇、進氣板、遮光簾的設置，使放置架內部的溫度與外界保持持平，減少外界光線照在茶油容器上，減少茶油儲存時內外界溫差大的情況，減少光線對茶油的影響，提高茶油冷藏儲存的質量，減少茶油儲存時發生變質的情況。

3、優選的，所述固定組件包括第二固定板、連桿、底板、橡膠墊；所述第二固定板在放置架頂部設置多組，且均勻分布在放置架頂部；所述第二固定板與放置架采用可拆卸連接；所述連桿頂端固定連接在第二固定板底部；所述連桿在第二固定板底部設置多組，且均勻分布在第二固定板底部；所述底板固定連接在多組連桿內側壁；所述橡膠墊固定連接在連桿內側壁；此步驟通過第二固定板、連桿、底板、橡膠墊的設置，將茶油容器進行固定，提高裝置使用時的適配性，減少茶油容器受到外力發生碰撞的情況，提高茶油容器放置時的穩定性。

4、優選的，所述底板頂部固定連接有頂桿；所述頂桿在底板頂部設置多組，且均勻分布在底板頂部；所述頂桿底部固定連接有阻尼彈簧；所述阻尼彈簧另一端固定連接有底板內部；所述頂桿頂部固定連接有吸盤；此步驟通過頂桿、阻尼彈簧、吸盤的設置，減少茶油容器受到外力發生跳動的情況，提高茶油容器放置時的穩定性，減少茶油容器因跳動導致?lián)p傷的情況。

5、優選的，所述放置架頂部鉸接有蓋板；所述蓋板在放置架頂部設置多組，且均勻分布在放置架頂部；所述蓋板將第二固定板頂部罩住；所述蓋板頂部固定連接有第一把手；此步驟通過蓋板、第一把手的設置，將茶油容器蓋在蓋板上，減少外界光線對茶油容器的照射，減少光線對茶油品質的影響，減少外界物體掉落砸傷茶油容器的情況。

6、優選的，所述第二固定板內側壁固定連接有橡膠圈；所述橡膠圈為柔性材料；工作中，茶油容器放入第二固定板中部時，橡膠圈與容器外側壁接觸并將容器固定在第二固定板中部；此步驟通過橡膠圈的設置，將茶油容器固定在第二固定板中部，減少外界振動導致茶油容器發生碰撞的情況。

7、優選的，所述放置架底部固定連接有萬向輪；所述萬向輪在放置架底部設置多組，且均勻分布在放置架底部四個角；需要移動放置架時，通過萬向輪對放置架進行移動；此步驟通過萬向輪的設置，提高裝置移動時的便捷性。

8、本實用新型的有益效果如下：

9、1.本實用新型所述的一種茶油冷藏儲存裝置，通過放置架、遮光板、第一固定板、電機、抽氣扇、進氣板、遮光簾的設置，使放置架內部的溫度與外界保持持平，減少外界光線照在茶油容器上，減少茶油儲存時內外界溫差大的情況，減少光線對茶油的影響，提高茶油冷藏儲存的質量，減少茶油儲存時發生變質的情況。

10、2.本實用新型所述的一種茶油冷藏儲存裝置，通過第二固定板、連桿、底板、橡膠墊的設置，將茶油容器進行固定，提高裝置使用時的適配性，減少茶油容器受到外力發生碰撞的情況，提高茶油容器放置時的穩定性。

技術特征：

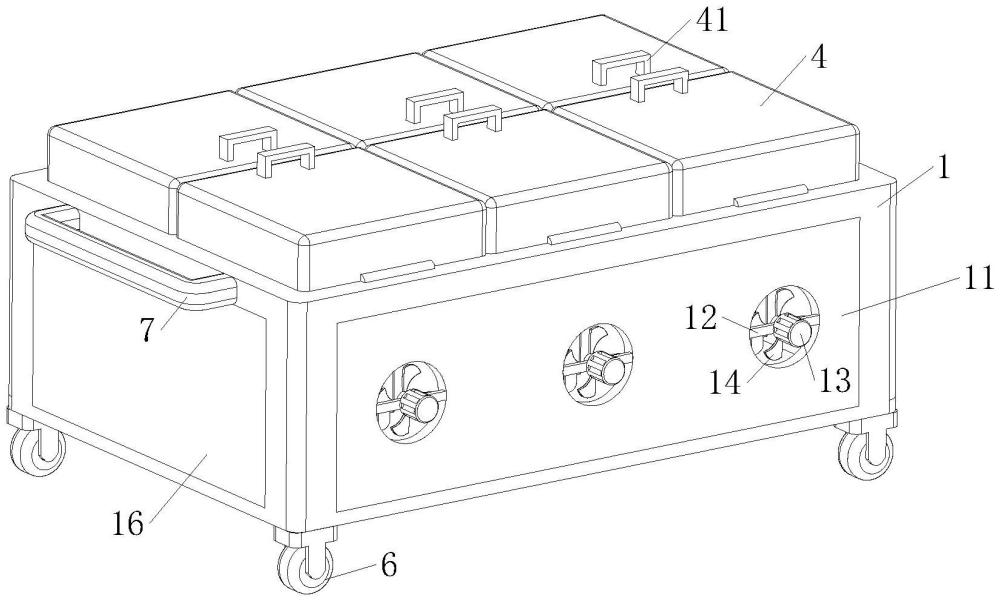

1.一種茶油冷藏儲存裝置，包括放置架(1)；其特征在于：所述放置架(1)側壁固定連接有遮光板(11)；所述遮光板(11)中部固定連接有第一固定板(12)；所述第一固定板(12)在遮光板(11)中部設置多組，且均勻分布在遮光板(11)中部；所述第一固定板(12)外側壁固定連接有電機(13)；所述電機(13)傳動端固定連接有抽氣扇(14)；所述抽氣扇(14)將放置架(1)內部的空氣向外側抽出；所述放置架(1)遠離遮光板(11)的側壁固定連接有進氣板(15)；所述進氣板(15)中部開設有進風口；所述放置架(1)遠離遮光板(11)和進氣板(15)的側壁固定連接有遮光簾(16)；所述放置架(1)頂部設有固定組件。

2.根據權利要求1所述的一種茶油冷藏儲存裝置，其特征在于：所述固定組件包括第二固定板(2)、連桿(21)、底板(22)、橡膠墊(23)；所述第二固定板(2)在放置架(1)頂部設置多組，且均勻分布在放置架(1)頂部；所述第二固定板(2)與放置架(1)采用可拆卸連接；所述連桿(21)頂端固定連接在第二固定板(2)底部；所述連桿(21)在第二固定板(2)底部設置多組，且均勻分布在第二固定板(2)底部；所述底板(22)固定連接在多組連桿(21)內側壁；所述橡膠墊(23)固定連接在連桿(21)內側壁。

3.根據權利要求2所述的一種茶油冷藏儲存裝置，其特征在于：所述底板(22)頂部固定連接有頂桿(3)；所述頂桿(3)在底板(22)頂部設置多組，且均勻分布在底板(22)頂部；所述頂桿(3)底部固定連接有阻尼彈簧(31)；所述阻尼彈簧(31)另一端固定連接有底板(22)內部；所述頂桿(3)頂部固定連接有吸盤(32)。

4.根據權利要求3所述的一種茶油冷藏儲存裝置，其特征在于：所述放置架(1)頂部鉸接有蓋板(4)；所述蓋板(4)在放置架(1)頂部設置多組，且均勻分布在放置架(1)頂部；所述蓋板(4)將第二固定板(2)頂部罩住；所述蓋板(4)頂部固定連接有第一把手(41)。

5.根據權利要求4所述的一種茶油冷藏儲存裝置，其特征在于：所述第二固定板(2)內側壁固定連接有橡膠圈(5)；所述橡膠圈(5)為柔性材料。

6.根據權利要求5所述的一種茶油冷藏儲存裝置，其特征在于：所述放置架(1)底部固定連接有萬向輪(6)；所述萬向輪(6)在放置架(1)底部設置多組，且均勻分布在放置架(1)底部四個角。

技術總結
本技術屬于茶油儲存技術領域，具體的說是一種茶油冷藏儲存裝置，包括放置架；所述放置架側壁固定連接有遮光板；所述遮光板中部固定連接有第一固定板；所述第一固定板在遮光板中部設置多組，且均勻分布在遮光板中部；所述第一固定板外側壁固定連接有電機；所述電機傳動端固定連接有抽氣扇；所述抽氣扇將放置架內部的空氣向外側抽出；此步驟放置架、遮光板、第一固定板、電機、抽氣扇、進氣板、遮光簾的設置，使放置架內部的溫度與外界保持持平，減少外界光線照在茶油容器上，減少茶油儲存時內外界溫差大的情況，減少光線對茶油的影響，提高茶油冷藏儲存的質量，減少茶油儲存時發生變質的情況。

技術研發人員：田海林,唐婷,滕從妮,楊金蘭,辛序淼
受保護的技術使用者：湖南潤農生態茶油有限公司
技術研發日：20240618
技術公布日：2025/4/28
