本申請涉及廚電設備，尤其涉及一種基于廢熱回收的多功能柜及廢熱回收系統。

背景技術：

1、隨著廚電設備的發展以及生活水平的提高，冰箱、冰柜等制冷設備成為越來越多的家庭的標準配置家電。

2、制冷設備在制冷的同時，由于散熱等原因會產生不少的熱量，現有技術中，這些多余熱量仍被當成廢熱直接排出，造成了一定的能量浪費；同時，多余的熱量還會使冰箱、冰柜等制冷設備附近長期環繞著一股熱浪，一方面，無法散出的熱量會影響制冷設備自身的使用壽命，另一方面，升高的環境溫度也影響周圍其他電氣設備的工作效率。

技術實現思路

1、為了解決上述技術問題，本申請提供一種基于廢熱回收的多功能柜及廢熱回收系統。

2、第一方面，本申請實施例公開了一種基于廢熱回收的多功能柜，包括多功能柜、儲熱模塊、第一連接部、第二連接部和調節模塊；

3、多功能柜包括多個儲物區域，用于儲存不同溫度需求的物品；

4、儲熱模塊用于存儲廚電設備的多余熱量；

5、第一連接部連接儲熱模塊與廚電設備，用于將廚電設備的多余熱量傳輸給儲熱模塊；第二連接部連接儲熱模塊與多功能柜的多個儲物區域，用于將儲熱模塊存儲的熱量傳輸給多個儲物區域；

6、其中，調節模塊設置在第二連接部上，用于調節分別傳輸給多個儲物區域的熱量。

7、在一些可能的實施例中，還包括控制模塊；

8、調節模塊包括多個電機和多個供熱開關；第二連接部包括多個導熱管，多個供熱開關分別設置在多個導熱管上；多個電機與控制模塊通信連接，用于基于控制模塊的控制信號分別控制多個供熱開關開啟或者關閉。

9、在一些可能的實施例中，多個儲物區域均設置有溫度檢測件；

10、溫度檢測件與控制模塊通信連接，用于向控制模塊發送溫度檢測數據。

11、在一些可能的實施例中，多功能柜包括溫水解凍區；溫水解凍區包括第一柜體和設置在第一柜體中的解凍抽屜；

12、解凍抽屜的外側設置有換熱層，換熱層與第二連接部相連通；解凍抽屜的外側還設置有操控面板；操控面板與控制模塊通信連接，用于接收并向控制模塊發送操作者輸入的指令。

13、在一些可能的實施例中，多功能柜還包括第一烘干區；第一烘干區包括衣架、冷凝管、排水抽屜、排氣扇和第一重量檢測件；

14、冷凝管設置在排氣扇的出氣口處，用于冷凝排氣扇排出的水蒸氣；排水抽屜的至少部分設置在冷凝管下方，用于承接冷凝的水蒸氣；

15、第一重量檢測件設置在衣架上，與控制模塊通信連接，用于向控制模塊發送第一重量檢測數據。

16、在一些可能的實施例中，排水抽屜與換熱層相連通。

17、在一些可能的實施例中，多功能柜包括第二烘干區；

18、第二烘干區設置有濕度檢測件；濕度檢測件與控制模塊通信連接，用于向控制模塊發送濕度檢測數據。

19、在一些可能的實施例中，多功能柜包括干燥儲藏區；

20、干燥儲藏區包括第二重量檢測件；第二重量檢測件與控制模塊通信連接，用于向控制模塊發送第二重量檢測數據。

21、在一些可能的實施例中，第一連接部包括集熱線圈和集熱管，集熱線圈和集熱管纏繞設置在廚電設備的發熱模塊上，用于收集并傳遞廚電設備的多余熱量。

22、第二方面，本申請實施例公開了一種廢熱回收系統，包括廚電設備和上述任意一項的基于廢熱回收的多功能柜。

23、本申請實施例提供的技術方案具有如下技術效果：

24、本申請實施例的基于廢熱回收的多功能柜，包括多功能柜、儲熱模塊、第一連接部、第二連接部和調節模塊；多功能柜包括多個儲物區域，用于儲存不同溫度需求的物品；儲熱模塊用于存儲廚電設備的多余熱量；第一連接部連接儲熱模塊與廚電設備，用于將廚電設備的多余熱量傳輸給儲熱模塊；第二連接部連接儲熱模塊與多功能柜的多個儲物區域，用于將儲熱模塊存儲的熱量傳輸給多個儲物區域；其中，調節模塊設置在第二連接部上，用于調節分別傳輸給多個儲物區域的熱量。本申請實施例中，通過額外設置一個多功能柜，利用第一連接部將廚電設備的多余熱量收集并傳遞至儲熱模塊儲存起來，再分別通過第二連接部輸送給多功能柜的不同儲物區域，并通過調節模塊調節分別傳輸給多個儲物區域的熱量，使得不同的儲物區域可以儲存不同溫度需求的物品，一方面，滿足了目前家庭中的多種溫度功能需求，不僅提高了空間利用率，還為用戶提供了便捷的多功能服務，另一方面，回收利用了多余熱量，實現了能量的綜合利用，也避免逸散的熱量影響廚電設備自身和周邊的其他設備的工作效率和使用壽命。

25、附圖說明

26、為了更清楚地說明本申請實施例或現有技術中的技術方案和優點，下面將對實施例或現有技術描述中所需要使用的附圖作簡單的介紹，顯而易見地，下面描述中的附圖僅僅是本申請的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它附圖。

27、圖1是本申請實施例提供的一種基于廢熱回收的多功能柜的模塊示意圖一；

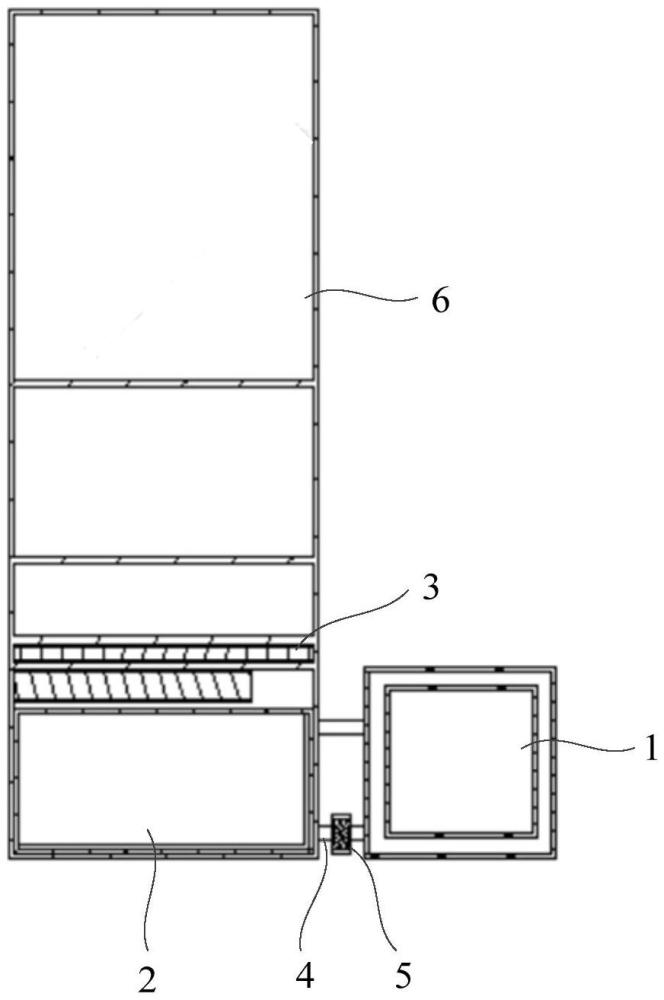

28、圖2是本申請實施例提供的一種基于廢熱回收的多功能柜的示意圖一；

29、圖3是本申請實施例提供的一種基于廢熱回收的多功能柜的模塊示意圖二；

30、圖4是本申請實施例提供的一種基于廢熱回收的多功能柜的示意圖二。

技術特征：

1.一種基于廢熱回收的多功能柜，其特征在于，包括多功能柜(1)、儲熱模塊(2)、第一連接部(3)、第二連接部(4)和調節模塊(5)；

2.根據權利要求1所述的一種基于廢熱回收的多功能柜，其特征在于，還包括控制模塊(7)；

3.根據權利要求2所述的一種基于廢熱回收的多功能柜，其特征在于，所述多個儲物區域均設置有溫度檢測件(8)；

4.根據權利要求3所述的一種基于廢熱回收的多功能柜，其特征在于，所述多功能柜(1)包括溫水解凍區(11)；所述溫水解凍區(11)包括第一柜體和設置在所述第一柜體中的解凍抽屜；

5.根據權利要求4所述的一種基于廢熱回收的多功能柜，其特征在于，所述多功能柜(1)還包括第一烘干區(12)；所述第一烘干區(12)包括衣架、冷凝管、排水抽屜、排氣扇和第一重量檢測件；

6.根據權利要求5所述的一種基于廢熱回收的多功能柜，其特征在于，所述排水抽屜與所述換熱層相連通。

7.根據權利要求3所述的一種基于廢熱回收的多功能柜，其特征在于，所述多功能柜(1)包括第二烘干區(13)；

8.根據權利要求3所述的一種基于廢熱回收的多功能柜，其特征在于，所述多功能柜(1)包括干燥儲藏區(14)；

9.根據權利要求1所述的一種基于廢熱回收的多功能柜，其特征在于，所述第一連接部(3)包括集熱線圈和集熱管，所述集熱線圈和所述集熱管纏繞設置在所述廚電設備(6)的發熱模塊上，用于收集并傳遞所述廚電設備(6)的多余熱量。

10.一種廢熱回收系統，其特征在于，包括廚電設備(6)和如權利要求1-9中任意一項所述的基于廢熱回收的多功能柜。

技術總結
本申請涉及一種基于廢熱回收的多功能柜及廢熱回收系統，該基于廢熱回收的多功能柜包括多功能柜、儲熱模塊、第一連接部、第二連接部和調節模塊；多功能柜包括多個儲物區域，用于儲存不同溫度需求的物品；儲熱模塊用于存儲廚電設備的多余熱量；第一連接部連接儲熱模塊與廚電設備，第二連接部連接儲熱模塊與多功能柜的多個儲物區域，其中，調節模塊設置在第二連接部上，用于調節分別傳輸給多個儲物區域的熱量。本申請實施例中，通過設置一個多功能柜，利用廚電設備的多余熱量儲存不同溫度需求的物品，一方面，滿足了目前家庭中的多種溫度功能需求，另一方面，回收利用了多余熱量，實現了能量的綜合利用。
