本實用新型涉及清洗設備技術領域，更具體地說，是涉及一種可應用于汽車或電器設備清洗的機械式可視清洗裝置。

背景技術：

眾所周知的，汽車、電器等設備在長期的使用過程中會在內部積蓄大量的污垢和細菌。目前，汽車、電器等設備清洗的普遍做法有以下幾種：1、將泡沫清洗劑通過細噴管噴進需要清洗的部件或裝置中，這種清洗方法往往存在清洗效果差、清洗不徹底、衛生死角多等問題；2、將各種部件拆解，通過清洗機對其逐一清洗，這樣可徹底清洗干凈，但是這種做法技術性強，工作量大，成本高，效率低，并且此類清洗機的結構復雜，體積比較大，攜帶不方便。

為此，現有技術中出現了一些攜帶方便的可視清洗設備，如：申請號為201420447744.3的中國實用新型專利公開了一種便攜式可視清洗裝置，其槍體上設有內窺鏡顯示器、用于存儲清洗液的儲液瓶和由軟管、內窺鏡探頭、出液管及噴頭組成的可視清洗管，其結構簡單，操作和攜帶方便，可實時了解所需清洗的位置、觀看清洗的過程和清洗效果，但是該便攜式可視清洗裝置的進氣和氣液混合都是只經過一條通道，清洗時需要打開氣液開關閥，并且儲液瓶內的清洗液需要利用負壓原理才能從抽液管輸送到出液管最終從噴頭噴出，這樣會導致清洗時的沖刷力不足，降低了清洗效果，同時經氣液混合后噴出來的清洗液呈霧化狀態，影響了內窺鏡探頭的觀察，降低了可視化方面的清晰度。

技術實現要素：

本實用新型的目的在于克服現有技術中的上述缺陷，提供一種結構簡單、成本低、操作方便、清洗徹底、能夠提高清洗時的液體沖刷力和可視化清晰度的機械式可視清洗裝置。

為實現上述目的，本實用新型提供的技術方案如下：一種機械式可視清洗裝置，包括槍體、內窺鏡顯示器、內窺鏡探頭、軟管、出液管和儲液容器，所述槍體的槍口端設有軟管接口，所述槍體上鉸接有扳機開關，所述內窺鏡顯示器裝設在槍體上，所述內窺鏡顯示器通過內窺鏡導線與內窺鏡探頭電連接，所述軟管的一端與軟管接口相連接，所述軟管套設在出液管和內窺鏡導線的外部，所述出液管的一端設有噴頭，所述槍體內設有進液通道，所述進液通道的一端在槍體上形成進液接口，所述進液通道的另一端延伸至軟管接口并與出液管相連接，所述扳機開關連接有用于接通或切斷進液通道的活塞式連桿閥體，所述連桿閥體裝設在槍體內，所述連桿閥體上和/或其末端設有復位彈性件，所述儲液容器上設有出液口和用于接通氣源的進氣口，所述儲液容器的出液口通過一輸液管與槍體的進液接口相連接。

作為優選的，所述儲液容器的進氣口處設有進氣調壓閥。

作為優選的，所述進氣調壓閥上設有氣壓表。

作為優選的，所述儲液容器上設有液體加注口。

作為優選的，所述儲液容器通過掛鉤件掛設在槍體上或者直接放置在地面或架體上。

作為優選的，所述噴頭設置為一字型噴頭、傘型噴頭或者可切換噴水方式的可變式噴頭。

作為優選的，所述內窺鏡顯示器通過電源線與外接電源電連接。

作為優選的，所述內窺鏡顯示器通過電源線與裝設在所述槍體內部的蓄電池電連接。

作為優選的，所述槍體設置為金屬槍體或硬質塑料槍體。

作為優選的，所述復位彈性件設置為彈簧。

與現有技術相比，本實用新型的有益效果在于：

本實用新型能夠將氣源提供的氣體充入到儲液容器，將儲液容器內的清洗液通過輸液管輸送到槍體的進液通道，再從進液通道輸送到出液管，最終從噴頭噴出，其結構簡單，操作方便，成本低，大大提高清洗時的液體沖刷力，清洗徹底，工作效率高，避免出現漏液問題，便于用戶對清洗液的噴液控制，在可視化方面具有良好的清晰度，可供用戶清晰地了解所需清洗的位置、觀看清洗的過程和清洗效果。

附圖說明

圖1是本實用新型提供的機械式可視清洗裝置的結構示意圖；

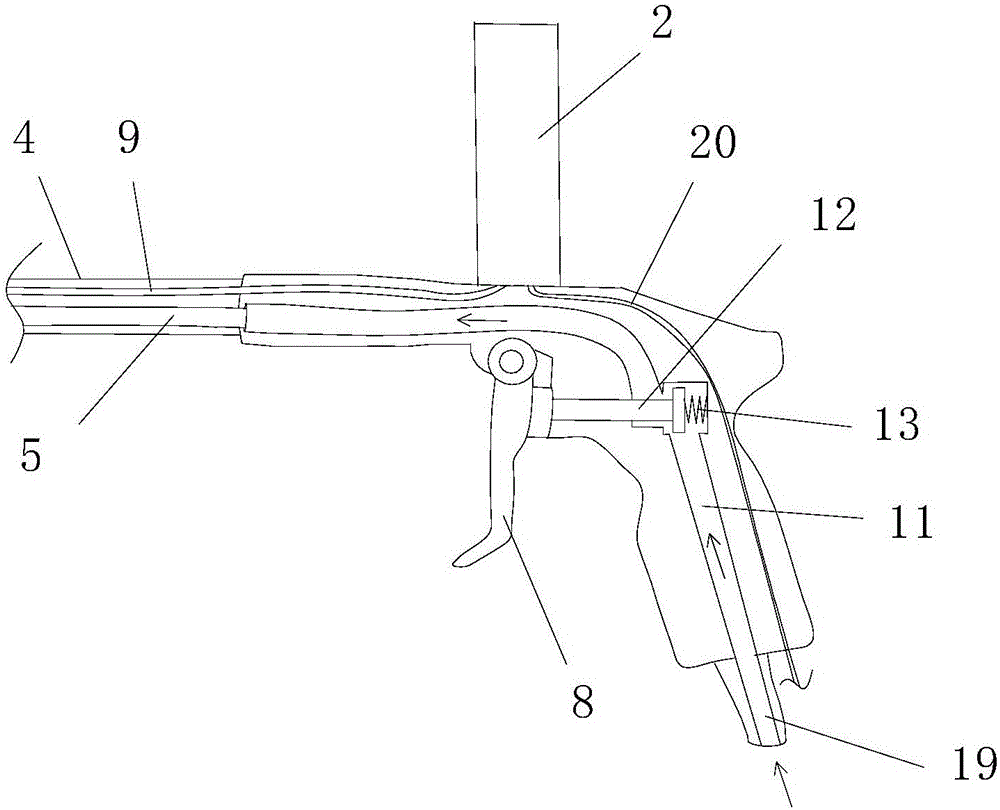

圖2是本實用新型提供的機械式可視清洗裝置的局部結構示意圖；

圖3是本實用新型提供的另一種機械式可視清洗裝置的局部結構示意圖；

圖4是本實用新型提供的另一種機械式可視清洗裝置的局部結構示意圖；

圖5是本實用新型提供的槍體的結構示意圖；

圖6是本實用新型提供的槍體的槍口端的結構示意圖。

下面結合附圖和實施例對本實用新型所述的機械式可視清洗裝置作進一步說明。

具體實施方式

以下是本實用新型所述的機械式可視清洗裝置的最佳實例，并不因此限定本實用新型的保護范圍。

請參考圖1和圖2，圖中示出了一種機械式可視清洗裝置，包括槍體1、內窺鏡顯示器2、內窺鏡探頭3、軟管4、出液管5、儲液容器6、扳機開關8、噴頭10和輸液管15，下面將對機械式可視清洗裝置的各部件的結構、連接關系和原理進行詳細說明。

具體實施時，槍體1可以優選設置為金屬槍體或硬質塑料槍體，其能夠提高設備的結構強度，當然也可以采用其他材料制成的槍體，非本實施例為限。如圖2和圖5所示，槍體1的槍口端設有軟管接口7，槍體1的內部設有進液通道11，進液通道11的一端在槍體1上形成進液接口19，進液通道11的另一端延伸至軟管接口7。

扳機開關8鉸接在槍體1上，如圖2和圖4所示，扳機開關8可以位于槍體1手柄部位的前側或者背側，這樣用戶可以分別用食指或者拇指按壓扳機開關8。此外，扳機開關8上連接有用于接通或切斷進液通道11的活塞式連桿閥體12，連桿閥體12裝設在槍體1內，連桿閥體12的末端設有復位彈性件13，當用戶按下扳機開關8時即可推開連桿閥體9接通進液通道11。在本實施例中，該復位彈性件13優選設置為彈簧。當然，如圖3所示，該復位彈性件13也可以裝設在連桿閥體12上，只要復位彈性件13能夠將連桿閥體12良好復位即可實施。

內窺鏡顯示器2固定安裝在槍體1上，內窺鏡顯示器2通過穿出軟管接口13的內窺鏡導線9與內窺鏡探頭3電連接。當然，為了便于用戶調節內窺鏡顯示器2的觀看角度，內窺鏡顯示器2能夠相對于槍體發生轉動。

供電時，內窺鏡顯示器2通過電源線20與外接電源電連接，內窺鏡顯示器2具有實時顯示、錄影和拍照等功能，內窺鏡探頭3拍攝產生的視頻信號通過內窺鏡導線9發送給內窺鏡顯示器2進行顯示。當然，由圖4可知，內窺鏡顯示器2也可以通過電源線20與裝設在槍體1內部的蓄電池21電連接。

如圖1圖2和圖6所示，軟管4的一端與軟管接口7相連接，軟管4套設在出液管5和內窺鏡導線9的外部，噴頭10裝設在出液管5的一端，出液管5的另一端在軟管接口7處與進液通道11相連接，從而實現水路的連通。其中，軟管4、內窺鏡探頭3、出液管5和噴頭10組成了可視清洗管，該可視清洗管可適應汽車、電器等設備內部的復雜環境。

作為一較佳的實施方式，該噴頭10可以設置為可切換噴水方式的可變式噴頭，該可變式噴頭可以將噴出來的清洗液變成水柱狀、扇形狀或散射狀。根據實際需要，用戶可以自由選擇噴水方式對汽車的部件進行清洗，其進一步提高了設備的實用性。此外，該噴頭10也可以設置為一字型噴頭、傘型噴頭或者其他類型的噴頭，非本實施例為限。

如圖1所示，儲液容器6上設有出液口和用于接通氣源的進氣口14，儲液容器6的出液口通過輸液管15與槍體1的進液接口19相連接。

為了能夠調節氣壓和清洗時的液體沖刷力，儲液容器6的進氣口14處設有進氣調壓閥16，該進氣調壓閥16上設有氣壓表17。

較佳的，儲液容器6上設有液體加注口18，液體加注口18上設有蓋子，這樣便于添加清洗液。

具體實施時，儲液容器6可以通過掛鉤件掛設在槍體1上，其便于用戶操作，當然也可以直接放置在地面或架體上。

本實用新型的清洗操作流程如下：

1、把清洗液加入到儲液容器6中；

2、將氣壓供給設備(即氣源)的上氣管與儲液容器6的進氣口14相連接，并調節氣壓；

3、找到需要清洗的設備部件，打開內窺鏡顯示器2，把清洗裝置的可視清洗管插入到該設備部件中，觀察污染情況；

4、按下扳機開關8，使連桿閥體12移開，此時進液通道11處于接通狀態，儲液容器6內的清洗液由于壓力作用通過輸液管15輸送到槍體1的進液通道11，再從進液通道11輸送到出液管5，最終從噴頭10噴出；

5、當清洗液噴完時，可以繼續通入氣體吹干設備部件。

實際應用時，本實用新型可適用于汽車空調蒸發箱、燃燒室、進氣道、進氣支管、風道或其他汽車部件、裝置或系統的清洗以及民用建筑(如辦公室、家居等)的空調或中央空調管道、風道清潔。

綜上所述，本實用新型能夠實現可視化的清洗操作，免去拆解設備部件，其結構簡單，操作方便，成本低，大大提高清洗時的液體沖刷力，清洗徹底，工作效率高，避免出現漏液問題，便于用戶對清洗液的噴液控制，并且噴頭噴出的液體不會呈霧化狀態，不會影響內窺鏡探頭的觀察，在可視化方面具有良好的清晰度，可供用戶清晰地了解所需清洗的位置、觀看清洗的過程和清洗效果。

上述實施例為本實用新型較佳的實施方式，但本實用新型的實施方式并不受上述實施例的限制，其他的任何未背離本實用新型的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本實用新型的保護范圍之內。
