本實用新型屬于橡膠加工設備技術領域，進一步屬于橡膠成品去殘酸技術領域，具體涉及一種結構簡單，操作方便的橡膠坯料殘酸高效淋洗裝置。

背景技術：

天然橡膠以其獨特的性能在國民經濟中占有重要的地位，天然橡膠加工中，以從橡膠樹上流出的膠乳收集為原料，通過收集將不同地方運來的膠水混合，再攪拌均勻，使含雜質量不同的膠水統一成一種規格的膠水，加入濃硫酸進行脫水（通過濃硫酸的吸水作用達到脫水的目的）。使原來的膠水變成米粒大小的顆粒。使用模具裝料，進入烘干爐中，用高溫氣流穿過顆粒，帶走顆粒中的水分。此時，顆粒回大量聚在一起，變成塊狀，再進行壓縮成形，制成標準膠、濃縮乳等初級產品。由于在生產脫水過程中，使用了濃硫酸，會釋放出刺鼻的氣體，嚴重污染廠區環境、危害操作人員健康，而且酸混入烘干的成品中，還會影響產品的質量與等級。現有技術中的沖洗一般使用人工手持水管進行沖洗，加重了工人的勞動強度，且易出現沖洗不均勻。為此，研制開發一種結構簡單、移動噴淋，在烘干前有效減少殘酸的橡膠坯料殘酸高效淋洗裝置是解決這一問題的有效途徑。

技術實現要素：

本實用新型的目的在于提供一種結構簡單，操作簡便，便于清除殘酸的橡膠坯料殘酸高效淋洗裝置。

本實用新型的目的是這樣實現的，包括臺車行走軌道與噴淋管，所述的橡膠加工物料上設置噴淋管，其特征在于所述的臺車行走軌道上方固設噴淋管。

本實用新型在物料周轉臺車軌道兩側固設倒U型噴淋管，噴淋管結構形狀與物料周轉臺車相適配，在生產車間內根據臺車行走軌道設置情況，設置多組噴淋管，在物料運送至烘干前，通過臺車在行走軌道上運輸移動過程中，在物料上進行固定加壓噴淋多級沖洗，去除物料中的殘酸，沖洗方便快捷，可均勻的多次沖洗，利于操作。本實用新型結構緊湊，均勻沖洗去除殘酸，降低了工人的勞動強度，提高了工作效率。

附圖說明

圖1為本實用新型整體結構示意圖；

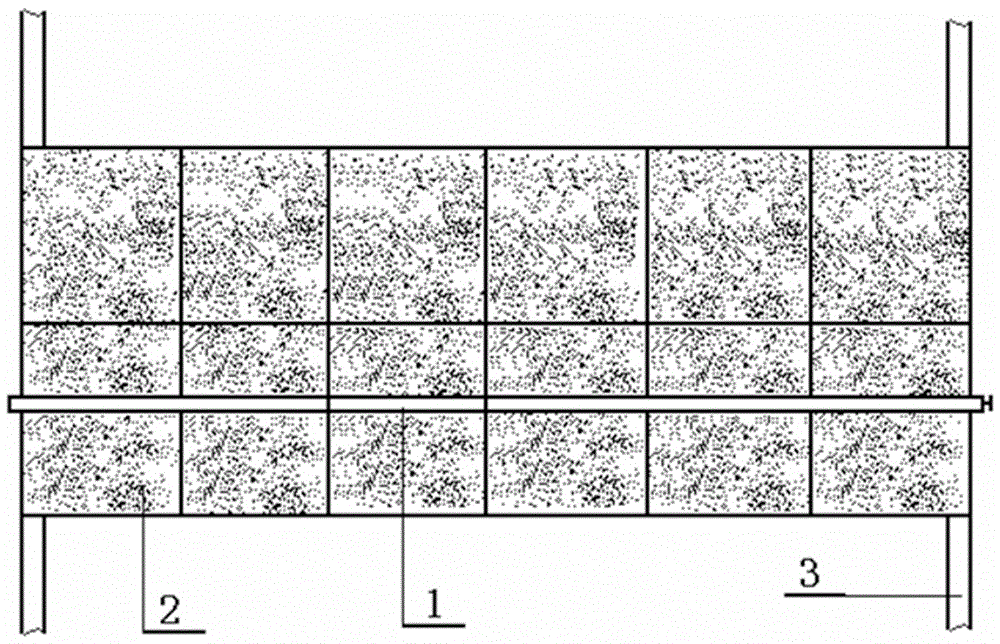

圖2為本實用新型俯視示意圖；

圖中：1-噴淋管，2-臺車行走軌道，3-物料周轉臺車。

具體實施方式

下面結合附圖對本實用新型作進一步的說明，但不得以任何方式對本實用新型加以限制，基于本實用新型教導所作的任何變更或改進，均屬于本實用新型的保護范圍。

如附圖1~2所示，本實用新型包括臺車行走軌道2與噴淋管1，所述的橡膠加工物料上設置噴淋管，所述的臺車行走軌道2上方固設噴淋管1。

所述的噴淋管2呈倒U型結構，架設于臺車行走軌道2上行走的物料周轉臺車3上方。

所述的噴淋管2與臺車行走軌道2相適配，形成多組并列結構。

所述的噴淋管2一側連接增壓泵與供水管。

所述的噴淋管2上縱向均布噴淋水嘴。

所述的噴淋管2上均布向下的噴水孔。

所述的噴水孔至少一排，沿噴淋管2徑向分布，呈扇面形分布。

所述的噴淋管2上設置水量調節閥。

所述的噴淋管2的外形尺寸與臺車行走軌道2上行走的物料周轉臺車3相適配。

所述的噴淋管1的距離物料周轉臺車3物料面高度為0.1~1m。

本實用新型工作原理及工作過程：

本實用新型采用物料周轉臺車軌道行走的物料周轉臺車上方固設噴淋管，通過臺車移動，對物料進行加壓移動均勻噴淋沖洗，及時除物料的殘酸。

工作中，在物料周轉臺車軌道上方架設倒U型的噴淋管，根據生產車間的軌道上物料周轉臺車運行路線，相應架設多組的噴淋管，當臺車運行至噴淋管下方時，打開閘閥時行加壓沖洗，通過臺車的運行可對物料進行多次沖洗，及時快速均勻的完成對整個臺車上全部物料去殘酸的沖洗，方便快捷。
