本實用新型涉及一種管材內壁附著物清理保養設備，特別是一種自動行走往復擦拭管材內壁附著物清理保養設備。

背景技術：

如今，不同材質的管材，已供各種工業設施、工程設備及機械電子產品等不同場合廣泛使用。而且根據不同要求，在使用前和使用過程中，均須清除其內壁上的附著物，以確保工程施工質量和產品性能指標。目前常用的方法是手工清除，即對小口徑的管筒用長毛刷清除，對大口徑的管筒用專用拖把清除。顯然，這不僅清理不干凈，而且勞動強度大，達不到要求。因此，人們期待著一種理想的清除裝置問世，服務社會。

技術實現要素：

本實用新型的目的就是為了克服上述已有技術的不足，提供一種結構簡單，工作可靠，快捷靈活的自動行走往復擦拭管材內壁附著物清理保養設備。

為了達到上述目的，本實用新型采用的技術方案是：

一種自動行走往復擦拭管材內壁附著物清理保養設備，包括有制動架構部件1，驅動架構部件2，執行架構部件3，且驅動架構部件2中的后蓋215與制動架構部件1中的安裝板125相連接，繼而驅動架構部件2中的往復軸236與執行架構部件3中的連接板31相連接，將三者緊密結合構成一個整體。其中：

所述制動架構部件1設有1個制動電機組件11，1個爬行器件12，1個感應器件13，1個壓緊器件14，且制動電機組件11中的連接板115與爬行器件12中的減速機121相連接，同時制動電機組件11中的連接板115與感應器件13中的固定塊133相連接，繼而爬行器件12中的減速機121與壓緊器件14中的壓緊座141相連接，將四者緊密結合構成一個部件，用以完成整個設備的自動行走功能；

所述驅動架構部件2設有1個后安裝蓋21，4個后張緊器件22，1個往復器件23，1個前安裝蓋24，4個前張緊器件25，且后安裝蓋21中的后蓋215分別與4個后張緊器件22中的支座224和往復器件23中的安裝架235相連接，繼而前安裝蓋24中的前蓋242分別與4個前張緊器件25中的支座254和往復器件23中的安裝架235相連接，將五者緊密結合構成一個部件，用以提供執行架構部件3往復運動的動力；

所述執行架構部件3設有1個連接板31，2個彈軸32，2個彈簧33，2個螺絲34，1個刷蓋后板35，1個擦拭刷36，3個連接桿37，1個刷蓋前板38，相結合構成一個部件，用以完成對管材內壁附著物的清理。

本實用新型的總體設計思想是利用制動架構部件1中的制動電機組件11做動力源連接爬行器件12及壓緊器件14在管材內壁實現行走，且連接驅動架構部件2，實現其在管材內壁行走與往復運動同步運行，再結合感應器件13，執行架構部件3實現其在管材內壁自動行走與往復擦拭同步運行，具有整體結構合理，實際操作簡單可靠，工作運行靈活快捷，維修護理方便，效率高性價比好等特點。

附圖說明

圖1為本實用新型的整體結構示意圖；

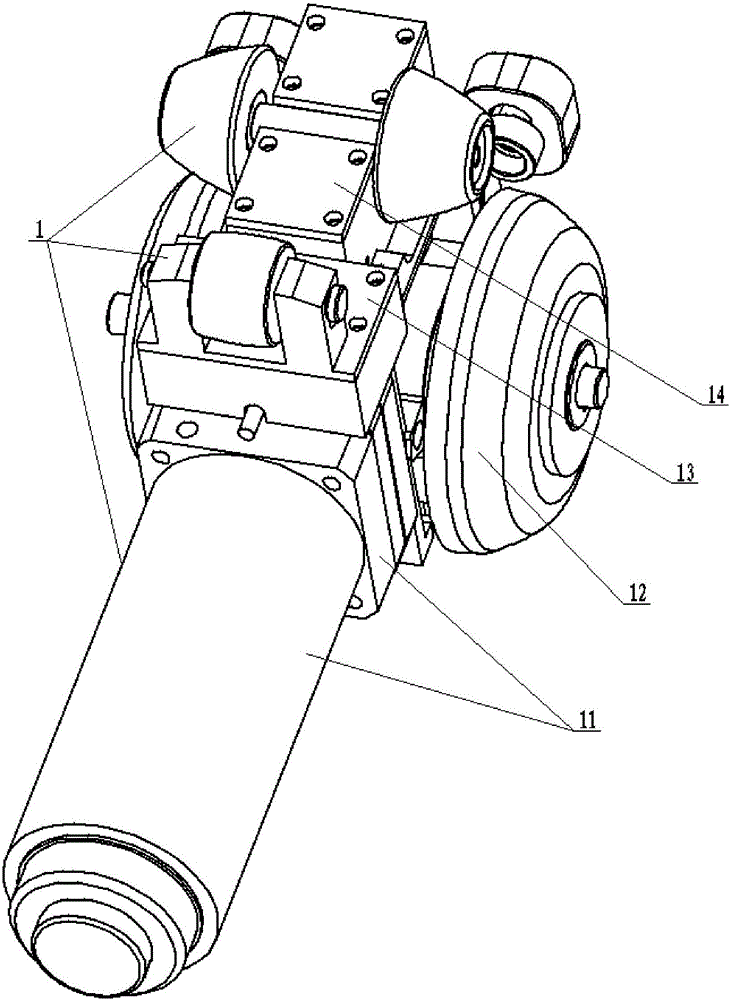

圖2為本實用新型的制動架構部件1結構示意圖；

圖3為本實用新型的制動電機組件11結構示意圖；

圖4為本實用新型的爬行器件12結構示意圖；

圖5為本實用新型的感應器件13結構示意圖；

圖6為本實用新型的壓緊器件14結構示意圖；

圖7為本實用新型的驅動架構部件2結構示意圖。

圖8為本實用新型的后安裝蓋21結構示意圖。

圖9為本實用新型的后張緊器件22結構示意圖。

圖10為本實用新型的往復器件23結構示意圖。

圖11為本實用新型的換向器232結構示意圖。

圖12為本實用新型的凸輪器233結構示意圖。

圖13為本實用新型的前安裝蓋24結構示意圖。

圖14為本實用新型的前張緊器件25結構示意圖。

圖15為本實用新型的執行架構部件3結構示意圖。

圖中符號說明：

1是制動架構部件，

11是制動電機組件，12是爬行器件，13是感應器件，14是壓緊器件，

111是照明燈，112是制動電機，113是罩殼，114是過渡板，115是連接板，116是連軸節，

121是減速機，122是橡膠輪，123是軸，124是滑套，125是安裝板，

131是感應開關，132是彈簧，133是固定塊，134是感應板，135是支架，136是滾輪軸，137是滾輪，

141是壓緊座，142是彈簧，143是壓緊板，144是壓緊輪，145是蓋板，

2是驅動架構部件，

21是后安裝蓋，22是后張緊器件，23是往復器件，24是前安裝蓋，25是前張緊器件，

211是快換接頭，212是支撐板，213是航插座，214是連桿，215是后蓋，216是噴液管，

221是滾輪軸，222是彈簧，223是滾輪，224是支座，

231是軸，232是換向器，233是凸輪器，234是筒罩，235是安裝架，236是往復軸，

2321是大傘齒輪，2322是小傘齒輪，2323是驅動電機，

2331是小齒輪，2332是大齒輪，2333是隨動軸承，2334是往復塊，

241是滑套，242是前蓋，

251是滾輪軸，252是彈簧，253是滾輪，254是支座，

3是執行架構部件，

31是連接板，32是彈軸，33是彈簧，34是螺絲，35是刷蓋后板，36是擦拭刷，37是連接桿，38是刷蓋前板。

具體實施方式

請參閱圖1至圖15所示，為本實用新型具體實施例。

結合圖1、圖4、圖8、圖10、圖15可以看出：

一種自動行走往復擦拭管材內壁附著物清理保養設備，包括有制動架構部件1，驅動架構部件2，執行架構部件3，且驅動架構部件2中的后蓋215與制動架構部件1中的安裝板125相連接，繼而驅動架構部件2中的往復軸236與執行架構部件3中的連接板31相連接，將三者緊密結合構成一個整體。

結合圖1至圖6可以看出：

所述制動架構部件1設有1個制動電機組件11，1個爬行器件12，1個感應器件13，1個壓緊器件14，且制動電機組件11中的連接板115與爬行器件12中的減速機121相連接，同時制動電機組件11中的連接板115與感應器件13中的固定塊133相連接，繼而爬行器件12中的減速機121與壓緊器件14中的壓緊座141相連接，將四者緊密結合構成一個部件，用以完成整個設備的自動行走功能；

結合圖1、圖7、圖8、圖9、圖10、圖13、圖14可以看出：

所述驅動架構部件2設有1個后安裝蓋21，4個后張緊器件22，1個往復器件23，1個前安裝蓋24，且后安裝蓋21中的后蓋215分別與4個前張緊器件25中的支座254和往復器件23中的安裝架235相連接，繼而前安裝蓋24中的前蓋242分別與4個前張緊器件25中的支座254和往復器件23中的安裝架235相連接，將五者緊密結合構成一個部件，用以提供執行架構部件3往復運動的動力；

結合圖1和圖15可以看出：

所述執行架構部件3設有1個連接板31，2個彈軸32，2個彈簧33，2個螺絲34，1個刷蓋后板35，1個擦拭刷36，3個連接桿37，1個刷蓋前板38，相結合構成一個部件，用以完成對管材內壁附著物的清理；

結合圖2和圖3可以看出：

所述制動電機組件11設有1個照明燈111，1個制動電機112，1個罩殼113，1個過渡板114，1個連接板115，1個連軸節116，相結合構成一個組件，用以提供整個設備爬行的動力；

結合圖2和圖4可以看出：

所述爬行器件12設有1個減速機121，2個橡膠輪122，1個軸123，2個滑套124，1個安裝板125，相結合構成一個器件，用以在管材內壁爬行；

結合圖2、圖3和圖5可以看出：

所述感應器件13設有1個感應開關131，2個彈簧132，1個固定塊133，1個感應板134，1個支架135，1個滾輪軸136，1個滾輪137，相結合構成一個器件，用以感應整個設備退回管口時，給出信號，控制制動電機112換向使其前進；

結合圖2、圖4和圖6可以看出：

所述壓緊器件14設有1個壓緊座141，3個彈簧142，1個壓緊板143，2個壓緊輪144，2個蓋板145，相結合構成一個器件，用以壓緊橡膠輪122，增加爬行動力；

結合圖7和圖8可以看出：

所述后安裝蓋21設有1個快換接頭211，1個支撐板212，1個航插座213，2個連桿214，1個后蓋215，1個噴液管216，相結合構成一個組件，用以安裝接頭；

結合圖7和圖9可以看出：

所述后張緊器件22設有1個滾輪軸221，2個彈簧222，1個滾輪223，1個支座224，相結合構成一個器件，用以支撐作用；

結合圖7、圖10、圖11、圖12可以看出：

所述往復器件23設有1個軸231，1個換向器232，1個凸輪器233，1個筒罩234，1個安裝架235，2個往復軸236，且換向器232中的驅動電機2323固定在安裝架235上，而換向器232中的大傘齒輪2321通過軸231與凸輪器233中的小齒輪2331連接，繼而凸輪器233中的往復塊2334與往復軸236相連接，將六者緊密結合構成一個器件，用以執行往復運動；

結合圖7和圖13可以看出：

所述前安裝蓋24設有2個滑套241，1個前蓋242，相結合構成一個部件，用以安裝固定；

結合圖7和圖14可以看出：

所述前張緊器件25設有1個滾輪軸251，2個彈簧252，1個滾輪253，1個支座254，相結合構成一個器件，用以支撐作用；

結合圖10和圖11可以看出：

所述換向器232設有1個大傘齒輪2321，1個小傘齒輪2322，1個驅動電機2323，相結合構成一個元器，用以轉換驅動電機2323旋轉方向；

結合圖10和圖12可以看出：

所述凸輪器233設有1個小齒輪2331，1個大齒輪2332，1個隨動軸承2333，1個往復塊2334，相結合構成一個元器，用以把旋轉運動轉換為往復運動；

從圖3可以看出：

所述照明燈111設置在罩殼113尾部，用以照明作用；

從圖3可以看出：

所述制動電機112設置在罩殼113內部，用以提供動力；

從圖3可以看出：

所述罩殼113設置在電機112外部，用以保護電機；

從圖3可以看出：

所述過渡板114設置在罩殼113前部，用以安裝電機；

從圖3可以看出：

所述連接板115設置在過渡板114前部，用以固定減速機121；

從圖3可以看出：

所述連軸節116設置在制動電機112軸上，用以制動電機112連接減速機121；

從圖4可以看出：

所述減速機121設置在2個橡膠輪122中部，用以減速并增加轉矩；

從圖4可以看出：

所述橡膠輪122設置在減速機121兩側，用以與管壁旋轉摩擦；

從圖4可以看出：

所述軸123設置在減速機121內部，用以連接減速機121與橡膠輪122；

從圖4可以看出：

所述滑套124設置在安裝板125上，用以安裝板125可在管壁內自動找中；

從圖4可以看出：

所述安裝板125設置在減速機121前部，用以安裝減速機121；

從圖5可以看出：

所述感應開關131設置在固定塊133內部，用以感應感應板134；

從圖5可以看出：

所述彈簧132設置在固定塊133內部，用以壓縮后提供回彈力；

結合圖2和圖5可以看出：

所述固定塊133設置在壓緊器件14后部，用以固定感應開關131；

從圖5可以看出：

所述感應板134設置在固定塊133內部，用以感應感應開關131；

從圖5可以看出：

所述支架135設置在固定塊133上部，用以固定滾輪軸136；

從圖5可以看出：

所述滾輪軸136設置在支架135內部，用以固定滾輪137；

從圖5可以看出：

所述滾輪137設置在滾輪軸136外部，用以在管壁內滾動；

結合圖2和圖6可以看出：

所述壓緊座141設置在感應器件13前部，用以安放彈簧142；

從圖6可以看出：

所述彈簧142設置在壓緊座141內部，用以壓縮后提供回彈力；

從圖6可以看出：

所述壓緊板143設置在彈簧142上部，用以壓縮彈簧142；

從圖6可以看出：

所述壓緊輪144設置在壓緊板143兩端，用以支撐管壁；

從圖6可以看出：

所述蓋板145設置在壓緊座141上端，用以連接壓緊座141；

從圖8可以看出：

所述快換接頭211設置在支撐板212后端面，用以連接噴液管216；

從圖8可以看出：

所述支撐板212設置在支撐板212后端面，用以連接噴液管216；

從圖8可以看出：

所述航插座213設置在支撐板212后端面，用以連接線纜；

從圖8可以看出：

所述連桿214設置在支撐板212前端，用以連接固定；

從圖7和圖8可以看出：

所述后蓋215設置在連桿214前端，用以固定張緊器件22；

從圖8可以看出：

所述噴液管216設置在支撐板212前端，用以溶液流通；

從圖9可以看出：

所述滾輪軸221設置在支座224中間，用以固定滾輪223；

從圖9可以看出：

所述彈簧222設置在支座224內部，用以壓縮后提供回彈力；

從圖9可以看出：

所述滾輪223設置在滾輪軸221中間，用以在管壁內滾動；

從圖9可以看出：

所述支座224設置在滾輪223下部，用以支撐滾輪軸221；

結合圖10、圖11、圖12可以看出：

所述軸231設置在大傘齒輪2321和小齒輪2331中間，用以連接大傘齒輪2321和小齒輪2331；

從圖11可以看出：

所述大傘齒輪2321設置在小傘齒輪2322垂直接觸面，與小傘齒輪2322配合用以改變電機轉向；

從圖11可以看出：

所述小傘齒輪2322設置在驅動電機2323軸上，與大傘齒輪2321配合用以改變電機轉向；

結合圖7和圖11可以看出：

所述驅動電機2323設置在小傘齒輪2332前端，用以提供往復器件23的動力；

從圖12可以看出：

所述小齒輪2331設置在大齒輪2332側面，與大齒輪2332配合用以放大驅動力；

從圖12可以看出：

所述大齒輪2332設置在小齒輪2331側面，與小齒輪2331配合用以放大驅動力；

從圖12可以看出：

所述隨動軸承2333設置在大齒輪2332上，與往復塊2334配合用以使旋轉運動轉換為往復運動；

從圖12可以看出：

所述往復塊2334設置在隨動軸承2333外部，與隨動軸承2333配合用以使旋轉運動轉換為往復運動；

從圖10可以看出：

所述筒罩234設置在安裝架235外部，用以保護安裝架235；

從圖10可以看出：

所述安裝架235設置在筒罩234內部，用以安裝換向器232；

結合圖10和圖12可以看出：

所述往復軸236設置在往復塊2334前部，用以傳遞往復運動；

結合圖10和圖13可以看出：

所述滑套241設置在前蓋242內部，用以支撐往復軸236的往復摩擦；

從圖13可以看出：

所述前蓋242設置在滑套241外部，用以安裝滑套241；

從圖14可以看出：

所述滾輪軸251設置在支座254中間，用以固定滾輪253；

從圖14可以看出：

所述彈簧252設置在支座254內部，用以壓縮后提供回彈力；

從圖14可以看出：

所述滾輪253設置在滾輪軸251中間，用以在管壁內滾動；

從圖14可以看出：

所述支座254設置在滾輪253下部，用以支撐滾輪軸251；

結合圖10和圖15可以看出：

所述連接板31設置在往復軸236前部，用以連接往復軸236；

從圖15可以看出：

所述彈軸32設置在彈簧33內部，用以卡緊刷蓋后板35；

從圖15可以看出：

所述彈簧33設置在彈軸32外部，用以提供彈軸32卡緊力；

從圖15可以看出：

所述螺絲34設置在彈軸32上部，用以壓縮彈簧33；

從圖15可以看出：

所述刷蓋后板35設置在連接板31前部，用以固定擦拭刷36；

從圖15可以看出：

所述擦拭刷36設置在刷蓋后板35前部，用以擦拭管壁內側；

從圖15可以看出：

所述連接桿37設置在擦拭刷36內部，用以支撐擦拭刷36；

從圖15可以看出：

所述刷蓋前板38設置在擦拭刷36前部，用以固定擦拭刷36。

值得說明的是本實用新型中的連軸節116，軸123，滑套124，感應板134，滾輪軸136，壓緊板143，蓋板145，噴液管216，滾輪軸221，軸231，往復塊2334，往復軸236，軸251，彈軸32均為不銹鋼制品；罩殼113，過渡板114，連接板115，安裝板125，固定塊133，支架135，壓緊座141，支撐板212，連桿214，后蓋215，支座224，筒罩234，安裝架235，前蓋242，支座254，連接板31，刷蓋后板35，連接桿37，刷蓋前板38均為鋁制品；滑套241為球墨鑄鐵制品；橡膠輪122為橡膠制品；滾輪137，壓緊輪144，滾輪223，滾輪253均為木制品；擦拭刷36為PE塑料制品；照明燈111，制動電機112，減速機121，感應開關131，快換接頭211，航插座213，大傘齒輪2321，小傘齒輪2322，驅動電機2323，小齒輪2331，大齒輪2332，隨動軸承2333均為外協專用件；其余均為工業級產品。

以上實施例，僅為本實用新型的較佳施例，用以說明本實用新型的技術特征和可實施性，并非用以限定本實用新型的申請專利權利；同時以上的描述，對于熟知本技術領域的專業人士可明了加以實施，因此，其他在未脫離本實用新型所揭示的前提下所完成的等效的改變或修飾，均應包含在所述的申請專利權利范圍之內。
