本技術涉及循環利用，尤其涉及污水循環利用裝置。

背景技術：

1、循環利用是將廢品變為可再利用材料的過程，它與重復利用不同，指再次使用某件產品。

2、但是現有技術中，現有的馬桶將攜帶糞便的水通常排放到化糞池進行處理，然而在家中花園在種植植物時，仍需要購買肥料，然而糞便可以作為肥料進行施肥，從而導致了無法將糞水合理的利用起來。因此，本領域技術人員提供了污水循環利用裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供污水循環利用裝置，以解決當前馬桶將攜帶糞便的水通常排放到化糞池進行處理，然而在家中花園在種植植物使，仍需要購買肥料，然而糞便可以作為肥料進行施肥，從而導致了無法將糞水合理的利用起來的技術問題。

2、為了實現本實用新型的目的，本實用新型所采用的技術方案為：包括底板；所述底板的頂部固定連接有攪拌箱，所述攪拌箱的內部轉動連接有兩個攪拌桿，所述攪拌箱的頂部固定連接有加注管，所述加注管的內部固定連接有固定板，所述固定板的底部轉動連接有阻擋板，所述加注管的內部且位于固定板的下方固定連接有導流塊，所述阻擋板靠近導流塊的一側固定連接有磁塊，所述磁塊與導流塊配合使用，所述底板的頂部且位于攪拌箱的一側固定連接有水泵，所述水泵的輸入端與攪拌箱相連接，所述水泵的輸出端固定連接有輸送管，所述輸送管的外側等距開設有施肥孔。

3、設計污水循環利用裝置，將糞水通過加注管加注到攪拌箱的內部，在進行加注過程中，糞水會將阻擋板頂開，從而進入攪拌箱的內部，當傾倒完糞水后，通過磁塊，使阻擋板與導流塊貼合，避免氣味倒流，通過攪拌桿使糞水攪勻，避免在輸送過程中出現堵塞的情況發生，再通過水泵的輸送，使輸送管能夠將糞水進行輸送，同時輸送管其中的一截會埋藏在花園的土壤中，通過施肥孔將糞水的一部分排放出去，進而可以對植物進行施肥，從而合理的利用起來。

4、作為本實用新型進一步的方案：所述底板的頂部固定連接有蒸發箱，所述輸送管遠離水泵的一端與蒸發箱固定連接，所述輸送管的外側固定連接有電磁閥，所述蒸發箱的內部開設有加熱槽，所述加熱槽的內部固定連接有加熱塊，所述蒸發箱內壁的頂部固定連接有收集罩，所述蒸發箱的內壁且位于收集罩的下方固定連接有連接管。

5、作為本實用新型再進一步的方案：所述底板的頂部且位于蒸發箱的一側固定連接有儲存箱，所述連接管遠離收集罩的一端延伸至儲存箱的內部且未測固定連接有固定塊，所述固定塊的底部等距固定連接有連接桿，多個所述連接桿的底部且位于連接管的下方固定連接有凹板，所述連接管的一端位于凹板的內部。

6、作為本實用新型再進一步的方案：所述蒸發箱的頂部固定連接有壓力閥，所述蒸發箱的頂部且位于壓力閥的外側固定連接有排氣管。

7、作為本實用新型再進一步的方案：所述儲存箱的外側固定連接有排放管，所述排放管的外側固定連接有閥門，所述固定板的頂部固定連接有斜塊。

8、作為本實用新型再進一步的方案：所述攪拌箱的外側固定連接有伺服電機，所述伺服電機的輸出端與其中一個攪拌桿固定連接，所述攪拌桿遠離伺服電機的一端均延伸至攪拌箱的外側且固定連接有齒輪，所述齒輪相互嚙合連接。

9、本實用新型的有益效果在于：

10、、將糞水通過加注管加注到攪拌箱的內部，在進行加注過程中，糞水會將阻擋板頂開，從而進入攪拌箱的內部，當傾倒完糞水后，通過磁塊，使阻擋板與導流塊貼合，避免氣味倒流，通過攪拌桿使糞水攪勻，避免在輸送過程中出現堵塞的情況發生，再通過水泵的輸送，使輸送管能夠將糞水進行輸送，同時輸送管其中的一截會埋藏在花園的土壤中，通過施肥孔將糞水的一部分排放出去，進而可以對植物進行施肥，從而合理的利用起來；

11、、通過輸送管將糞水輸送到蒸發箱的內部，通過加熱塊的加熱，使糞水內部的水分蒸發，通過收集罩將蒸汽凝結成水滴通過連接管進行收集，通過連接管將其輸送到儲存箱的內部，進而可以利用蒸發的水進行對植物的澆灌

12、、本實用新型還具有其他優點，將在實施例中同所對應的結構一并提出。

技術特征：

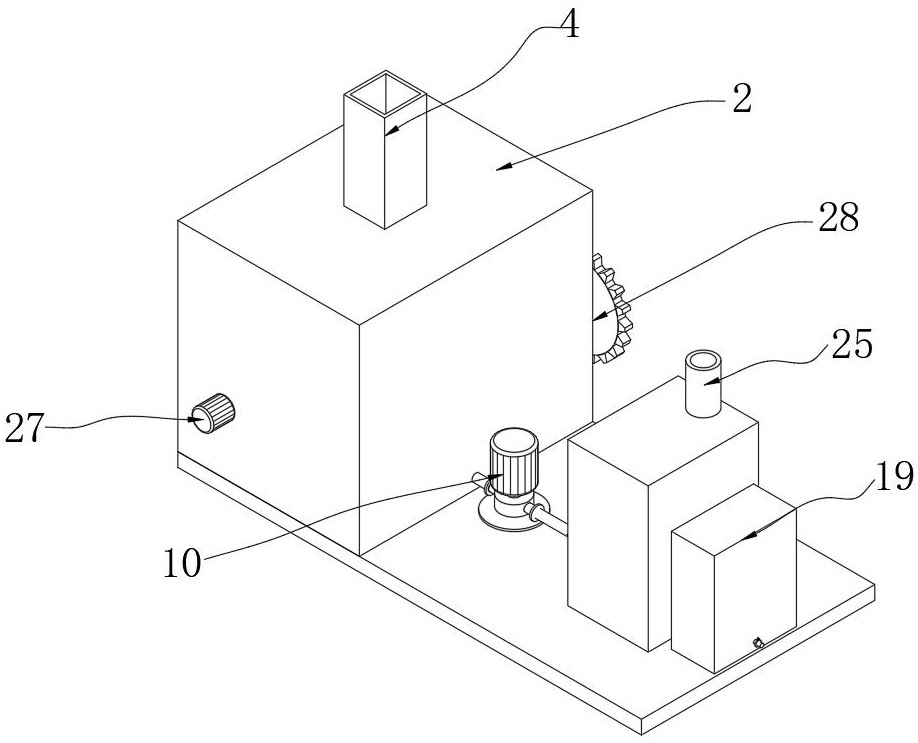

1.污水循環利用裝置，包括底板（1）；其特征在于：所述底板（1）的頂部固定連接有攪拌箱（2），所述攪拌箱（2）的內部轉動連接有兩個攪拌桿（3），所述攪拌箱（2）的頂部固定連接有加注管（4），所述加注管（4）的內部固定連接有固定板（5），所述固定板（5）的底部轉動連接有阻擋板（7），所述加注管（4）的內部且位于固定板（5）的下方固定連接有導流塊（6），所述阻擋板（7）靠近導流塊（6）的一側固定連接有磁塊（8），所述磁塊（8）與導流塊（6）配合使用，所述底板（1）的頂部且位于攪拌箱（2）的一側固定連接有水泵（10），所述水泵（10）的輸入端與攪拌箱（2）相連接，所述水泵（10）的輸出端固定連接有輸送管（11），所述輸送管（11）的外側等距開設有施肥孔（12）。

2.如權利要求1所述的污水循環利用裝置，其特征在于：所述底板（1）的頂部固定連接有蒸發箱（14），所述輸送管（11）遠離水泵（10）的一端與蒸發箱（14）固定連接，所述輸送管（11）的外側固定連接有電磁閥（13），所述蒸發箱（14）的內部開設有加熱槽（15），所述加熱槽（15）的內部固定連接有加熱塊（16），所述蒸發箱（14）內壁的頂部固定連接有收集罩（17），所述蒸發箱（14）的內壁且位于收集罩（17）的下方固定連接有連接管（18）。

3.如權利要求2所述的污水循環利用裝置，其特征在于：所述底板（1）的頂部且位于蒸發箱（14）的一側固定連接有儲存箱（19），所述連接管（18）遠離收集罩（17）的一端延伸至儲存箱（19）的內部且未測固定連接有固定塊（20），所述固定塊（20）的底部等距固定連接有連接桿（21），多個所述連接桿（21）的底部且位于連接管（18）的下方固定連接有凹板（22），所述連接管（18）的一端位于凹板（22）的內部。

4.如權利要求2所述的污水循環利用裝置，其特征在于：所述蒸發箱（14）的頂部固定連接有壓力閥（26），所述蒸發箱（14）的頂部且位于壓力閥（26）的外側固定連接有排氣管（25）。

5.如權利要求3所述的污水循環利用裝置，其特征在于：所述儲存箱（19）的外側固定連接有排放管（23），所述排放管（23）的外側固定連接有閥門（24），所述固定板（5）的頂部固定連接有斜塊（9）。

6.如權利要求1所述的污水循環利用裝置，其特征在于：所述攪拌箱（2）的外側固定連接有伺服電機（27），所述伺服電機（27）的輸出端與其中一個攪拌桿（3）固定連接，所述攪拌桿（3）遠離伺服電機（27）的一端均延伸至攪拌箱（2）的外側且固定連接有齒輪（28），所述齒輪（28）相互嚙合連接。

技術總結
本技術公開污水循環利用裝置，包括底板；其特征在于：底板的頂部固定連接有攪拌箱，攪拌箱的內部轉動連接有兩個攪拌桿，攪拌箱的頂部固定連接有加注管，加注管的內部固定連接有固定板。本技術的有益效果在于，將糞水通過加注管加注到攪拌箱的內部，在進行加注過程中，糞水會將阻擋板頂開，從而進入攪拌箱的內部，當傾倒完糞水后，通過磁塊，使阻擋板與導流塊貼合，避免氣味倒流，通過攪拌桿使糞水攪勻，避免在輸送過程中出現堵塞的情況發生，再通過水泵的輸送，使輸送管能夠將糞水進行輸送，同時輸送管其中的一截會埋藏在花園的土壤中，通過施肥孔將糞水的一部分排放出去，進而可以對植物進行施肥，從而合理的利用起來。

技術研發人員：羅鹿,黃一敏,劉師鎧
受保護的技術使用者：江西伍仟年前生態科技有限公司
技術研發日：20240409
技術公布日：2025/4/28
