本技術涉及醫療器械，具體為介入手術室醫療廢物回收處理設備。

背景技術：

1、隨著醫療技術的快速發展，手術室作為醫療活動的重要場所，每天都會產生大量的醫療廢物，這些醫療廢物通常包括一次性使用的手術器械、敷料、注射器和藥品包裝等，而醫療廢物中通常會含有殘留的藥水，具有直接或間接感染性、毒性以及其他危害性，需要對醫療廢物進行固液分離回收處理，傳統的回收處理設備通常采用破碎的方式進行處理，會導致醫療廢物中殘留的藥水夾雜在碎片內不能導出，不方便進行有效的固液分離，降低了處理效果，所以需要設計介入手術室醫療廢物回收處理設備。

技術實現思路

1、本實用新型的目的在于提供介入手術室醫療廢物回收處理設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：介入手術室醫療廢物回收處理設備，包括處理箱、底座和固液分離機構，所述底座的頂部固定安裝有處理箱，所述處理箱的內部設置震動組件，所述震動組件的頂部設置有固液分離機構，所述固液分離機構包括置物盒、第二切割刀、第二凸塊、瀝水孔和出料口，所述置物盒的內部固定安裝有第二切割刀，所述第二切割刀的表面固定安裝有第二凸塊，所述置物盒的底部開設有瀝水孔，所述瀝水孔與第二切割刀之間相鄰設置，所述置物盒的一側開設有出料口。

3、優選的，所述處理箱一側的底座頂部固定安裝有儲存箱，所述儲存箱與處理箱之間固定安裝有出料管，所述出料管與出料口對應。

4、優選的，所述處理箱的另一側固定連接有進料斗，所述進料斗與處理箱之間互為連通，所述處理箱的一側固定連接有排水管。

5、優選的，所述震動組件包括支撐架、滑柱、震動彈簧和震動機，所述處理箱的內壁兩側固定連接有支撐架，所述置物盒的底部固定安裝有滑柱，所述滑柱貫穿支撐架，所述滑柱的外側套接有震動彈簧，所述置物盒的底部固定安裝有震動機。

6、優選的，所述固液分離機構頂部的處理箱內轉動有攪拌機構，所述攪拌機構包括電機、轉盤、第一切割刀和第一凸塊，所述轉盤與處理箱之間轉動連接，所述轉盤的底部固定安裝有第一切割刀，所述第一切割刀與第二切割刀相互交錯，所述第一切割刀的表面固定安裝有第一凸塊，所述第一凸塊與第二凸塊相互對應，所述處理箱的頂部固定安裝有與轉盤配合連接的電機。

7、優選的，所述底座的底部固定安裝有移動輪，所述處理箱外側的底座的頂部固定安裝有扶手架。

8、與現有技術相比，本實用新型的有益效果是：

9、1、通過設置有固液分離機構，能夠通過使醫療廢物導入至置物盒內，通過內對置物盒內的醫療固體物進行破碎，可以使碎料在置物盒內積留，通過震動組件能夠?qū)χ梦锖羞M(jìn)行震動操作，可以使置物盒產生上下震動效果，能夠使醫療碎料進行抖動翻滾，可以快速的使醫療碎料內的殘留藥水震出，能夠有效的避免藥水夾雜在碎片內不能導出的情況，提高了固液分離的效果。

10、2、通過設置有攪拌機構，能夠使置物盒上下震動的過程中，可以使第一切割刀與第二切割刀交錯時，能夠使第一凸塊與第二凸塊產生上下相對位移運動，可以實現對碎料進行揉搓的效果，能夠使柔性固體物中吸收的殘留藥水進行擠出，有效的提高了處理效率。

技術特征：

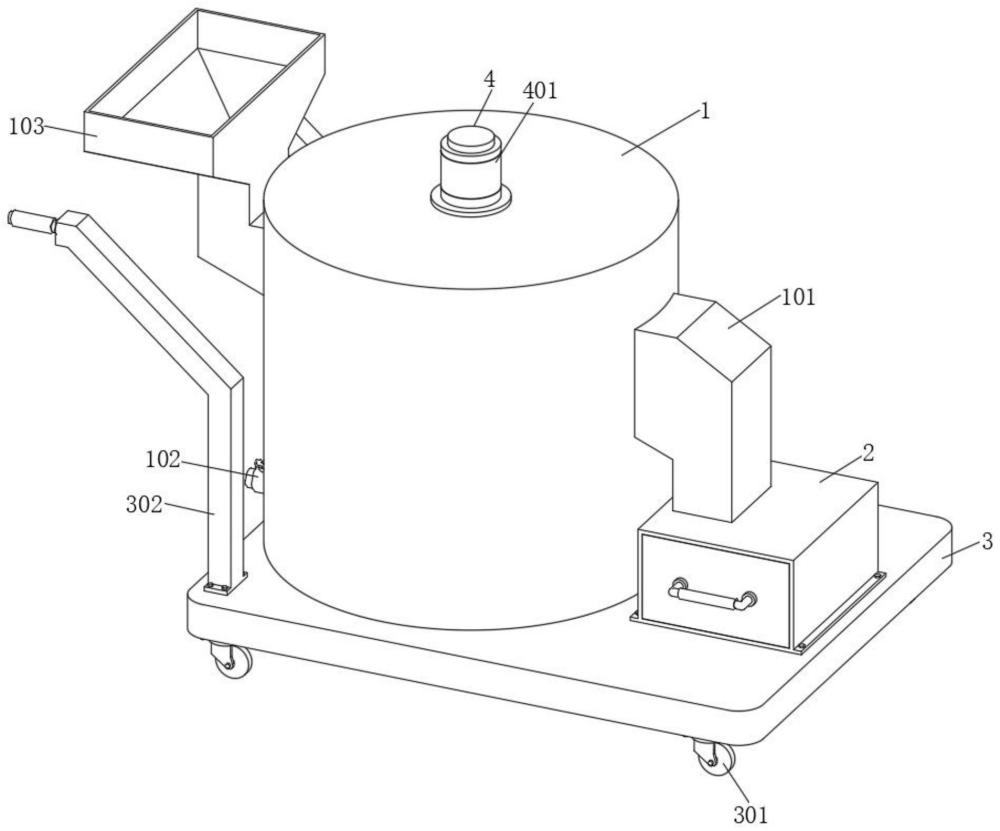

1.介入手術室醫療廢物回收處理設備，其特征在于：包括處理箱(1)、底座(3)和固液分離機構(5)，所述底座(3)的頂部固定安裝有處理箱(1)，所述處理箱(1)的內部設置震動組件(6)，所述震動組件(6)的頂部設置有固液分離機構(5)，所述固液分離機構(5)包括置物盒(501)、第二切割刀(502)、第二凸塊(503)、瀝水孔(504)和出料口(505)，所述置物盒(501)的內部固定安裝有第二切割刀(502)，所述第二切割刀(502)的表面固定安裝有第二凸塊(503)，所述置物盒(501)的底部開設有瀝水孔(504)，所述瀝水孔(504)與第二切割刀(502)之間相鄰設置，所述置物盒(501)的一側開設有出料口(505)。

2.根據權利要求1所述的介入手術室醫療廢物回收處理設備，其特征在于：所述處理箱(1)一側的底座(3)頂部固定安裝有儲存箱(2)，所述儲存箱(2)與處理箱(1)之間固定安裝有出料管(101)，所述出料管(101)與出料口(505)對應。

3.根據權利要求1所述的介入手術室醫療廢物回收處理設備，其特征在于：所述處理箱(1)的另一側固定連接有進料斗(103)，所述進料斗(103)與處理箱(1)之間互為連通，所述處理箱(1)的一側固定連接有排水管(102)。

4.根據權利要求1所述的介入手術室醫療廢物回收處理設備，其特征在于：所述震動組件(6)包括支撐架(601)、滑柱(602)、震動彈簧(603)和震動機(604)，所述處理箱(1)的內壁兩側固定連接有支撐架(601)，所述置物盒(501)的底部固定安裝有滑柱(602)，所述滑柱(602)貫穿支撐架(601)，所述滑柱(602)的外側套接有震動彈簧(603)，所述置物盒(501)的底部固定安裝有震動機(604)。

5.根據權利要求1所述的介入手術室醫療廢物回收處理設備，其特征在于：所述固液分離機構(5)頂部的處理箱(1)內轉動有攪拌機構(4)，所述攪拌機構(4)包括電機(401)、轉盤(402)、第一切割刀(403)和第一凸塊(404)，所述轉盤(402)與處理箱(1)之間轉動連接，所述轉盤(402)的底部固定安裝有第一切割刀(403)，所述第一切割刀(403)與第二切割刀(502)相互交錯，所述第一切割刀(403)的表面固定安裝有第一凸塊(404)，所述第一凸塊(404)與第二凸塊(503)相互對應，所述處理箱(1)的頂部固定安裝有與轉盤(402)配合連接的電機(401)。

6.根據權利要求1所述的介入手術室醫療廢物回收處理設備，其特征在于：所述底座(3)的底部固定安裝有移動輪(301)，所述處理箱(1)外側的底座(3)的頂部固定安裝有扶手架(302)。

技術總結
本技術涉及醫療器械技術領域，尤其涉及介入手術室醫療廢物回收處理設備。其技術方案包括：處理箱、底座和固液分離機構，底座的頂部固定安裝有處理箱，處理箱的內部設置震動組件，震動組件的頂部設置有固液分離機構，固液分離機構包括置物盒、第二切割刀、第二凸塊、瀝水孔和出料口，置物盒的內部固定安裝有第二切割刀。本技術通過各種結構的組合使得本裝置能夠使醫療碎料進行抖動翻滾，可以快速的使醫療碎料內的殘留藥水震出，提高了固液分離的效果，通過第一凸塊與第二凸塊產生上下相對位移運動，可以實現對碎料進行揉搓的效果，能夠使柔性固體物中吸收的殘留藥水進行擠出，提高了處理效率。

技術研發人員：劉麗
受保護的技術使用者：株洲市中心醫院
技術研發日：20240410
技術公布日：2025/4/28
