本技術涉及汽車管件，尤其涉及一種汽車管件噴淋清潔裝置。

背景技術：

1、管件即為圓管，在汽車加工時，會使用到汽車管件，管件在使用時，會對汽車管件進行清潔處理，本清潔裝置就是用于對汽車管件噴淋處理的。

2、汽車管件加工時，一般數量較多，而常規的噴淋清洗操作，會將管件單獨置于噴淋的區域中，單個單個的噴淋清洗，效率較低，不利于管件批量噴淋、清潔處理。

技術實現思路

1、本實用新型的目的是提供一種汽車管件噴淋清潔裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種汽車管件噴淋清潔裝置，包括底座，所述底座的底部內部開設有座腔，所述座腔的內側左右兩端均安裝有泵體，所述底座的前端壁安裝有進口，所述底座的中部開設有落孔，所述底座的左右兩端中部均安裝有彎管，所述底座的頂端壁開設有噴孔以及開槽，所述開槽的內側安裝有置皿，所述置皿的頂部左右兩端壁均穿設有皿孔，所述皿孔的內側安裝有皿銷，所述置皿的內部開設有皿腔，所述置皿的底端壁開設有皿網孔，所述置皿的中部端壁安置有托塊，所述托塊的上端安裝有托板，所述托板的端壁開設有板網孔。

4、優選的，所述座腔與泵體、進口之間均相連通，且落孔與座腔以及開槽之間均相連通。

5、優選的，所述彎管、噴孔之間相連通，同時底座與皿銷之間相固定連接。

6、優選的，所述置皿通過皿孔與皿銷構成滑動結構，且置皿與托塊之間相固定連接。

7、優選的，所述皿網孔、板網孔之間相連通。

8、優選的，所述托板為矩形狀。

9、本實用新型至少具備以下有益效果：

10、1、通過進口朝向座腔內添加清洗液體，泵體抽取液體，經過彎管輸送，最后從噴孔噴出，對開槽內側區域置放的汽車管件噴淋處理，而置皿用于置放多數量的管件，方便管件快速置放、取存，提高噴淋時的效果；

11、2、通過皿銷和置皿相活動，讓置皿沿著皿銷的長度方向位移，改變置皿的位置，置皿位移后，方便置皿上端區域暴露出來，以便于取存汽車管件，而置皿內側的托塊,用于置放托板，方便托板上端區域用于置放一批次的管件，托板下端區域，用于置放另一批次管件，方便多個管件同步噴淋處理，提高噴淋效果，噴淋后的水液經過板網孔、皿網孔、落孔，回流至座腔內，進行收存。

技術特征：

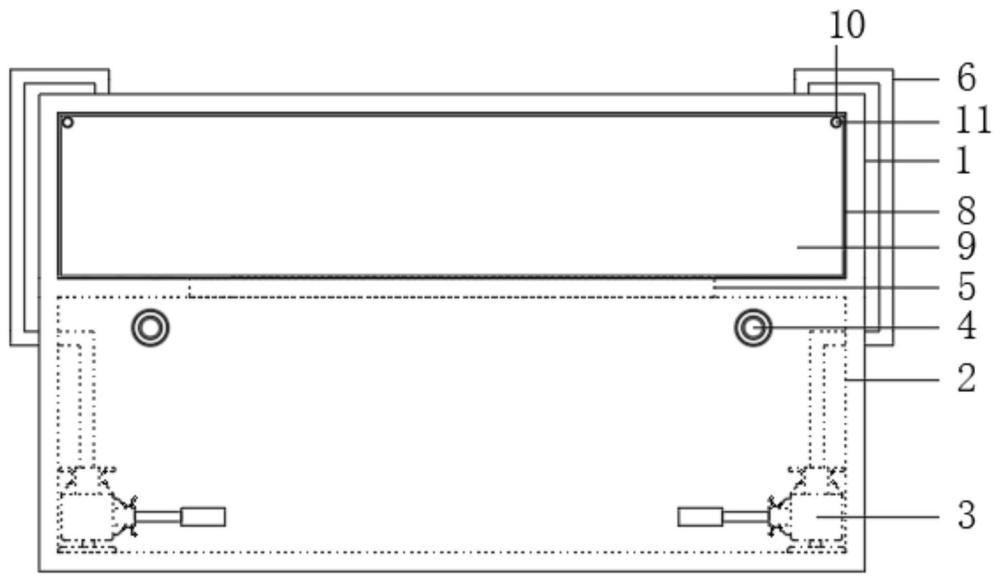

1.一種汽車管件噴淋清潔裝置，包括底座(1)，其特征在于，所述底座(1)的底部內部開設有座腔(2)，所述座腔(2)的內側左右兩端均安裝有泵體(3)，所述底座(1)的前端壁安裝有進口(4)，所述底座(1)的中部開設有落孔(5)，所述底座(1)的左右兩端中部均安裝有彎管(6)，所述底座(1)的頂端壁開設有噴孔(7)以及開槽(8)，所述開槽(8)的內側安裝有置皿(9)，所述置皿(9)的頂部左右兩端壁均穿設有皿孔(10)，所述皿孔(10)的內側安裝有皿銷(11)，所述置皿(9)的內部開設有皿腔(12)，所述置皿(9)的底端壁開設有皿網孔(13)，所述置皿(9)的中部端壁安置有托塊(14)，所述托塊(14)的上端安裝有托板(15)，所述托板(15)的端壁開設有板網孔(16)。

2.根據權利要求1所述的一種汽車管件噴淋清潔裝置，其特征在于，所述座腔(2)與泵體(3)、進口(4)之間均相連通，且落孔(5)與座腔(2)以及開槽(8)之間均相連通。

3.根據權利要求1所述的一種汽車管件噴淋清潔裝置，其特征在于，所述彎管(6)、噴孔(7)之間相連通，同時底座(1)與皿銷(11)之間相固定連接。

4.根據權利要求1所述的一種汽車管件噴淋清潔裝置，其特征在于，所述置皿(9)通過皿孔(10)與皿銷(11)構成滑動結構，且置皿(9)與托塊(14)之間相固定連接。

5.根據權利要求1所述的一種汽車管件噴淋清潔裝置，其特征在于，所述皿網孔(13)、板網孔(16)之間相連通。

6.根據權利要求1所述的一種汽車管件噴淋清潔裝置，其特征在于，所述托板(15)為矩形狀。

技術總結
本技術涉及汽車管件技術領域，尤其涉及一種汽車管件噴淋清潔裝置，一種汽車管件噴淋清潔裝置，包括底座，所述底座的底部內部開設有座腔，所述座腔的內側左右兩端均安裝有泵體，所述底座的前端壁安裝有進口，所述底座的中部開設有落孔，所述底座的左右兩端中部均安裝有彎管，所述底座的頂端壁開設有噴孔以及開槽，所述開槽的內側安裝有置皿，所述置皿的頂部左右兩端壁均穿設有皿孔，所述皿孔的內側安裝有皿銷。本技術通過進口朝向座腔內添加清洗液體，泵體抽取液體，經過彎管輸送，最后從噴孔噴出，對開槽內側區域置放的汽車管件噴淋處理，而置皿用于置放多數量的管件，方便管件快速置放、取存，提高噴淋時的效果。

技術研發人員：薛宏超,俞峰,繆建新
受保護的技術使用者：無錫法斯特管業有限公司
技術研發日：20240409
技術公布日：2025/4/28
