本技術涉及清洗裝置，特別是涉及一種新材料加工用清洗裝置。

背景技術：

1、隨著科技發展，技術進步，新材料的發展日新月異，新材料是指新近發展的或者正在研發的、性能超群的一些材料，在新材料的研發過程中，需要用到多種原料，這些原料往往需要放到新材料儲料桶內存放。

2、如授權公告號為cn214865887u的實用新型所公開的一種化工新材料加工用清洗裝置，包括安裝座，安裝座的兩側均開設有第一凹槽，第一凹槽的內腔中設有滑板，滑板的一側設有支架，支架的頂部設有第一限位桿，第一限位桿上設有套板，套板的一側設有卡塊，兩個卡塊之間設有儲料罐，安裝座的兩側外壁上均設有框架，框架和滑板上均對稱設有定位銷，框架和滑板上均開設有多個安裝孔，儲料罐內腔中設有四個弧形板，弧形板外壁上設有多個清理刷。本實用新型利用第一凹槽、滑板、支架、第一限位桿、套板、框架和定位銷的配合，便于夾持不同尺寸的儲料罐，利用底盤、弧形板和清理刷的配合，便于對不同尺寸規格儲料罐的內壁進行清理，從而提高了設備的使用壽命，然而該裝置在使用時，該裝置上的清潔刷只能與儲料罐的內壁接觸進行清潔處理，但儲料罐在存放的過程中儲料罐的外側表面容易粘附有灰塵等異物，且該裝置不能很好的對儲料罐的外側表面進行清理，甚至需要借助其他清洗裝置進行再次清潔處理，影響清洗效率。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種新材料加工用清洗裝置，能解決然而該裝置在使用時，該裝置上的清潔刷只能與儲料罐的內壁接觸進行清潔處理，但儲料罐在存放的過程中儲料罐的外側表面容易粘附有灰塵等異物，且該裝置不能很好的對儲料罐的外側表面進行清理，甚至需要借助其他清洗裝置進行再次清潔處理，影響清洗效率的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種新材料加工用清洗裝置，包括箱體，所述箱體上端設置有一對電動伸縮桿，所述電動伸縮桿的輸出端固定連接有連接板，所述連接板的上端設置有電機，所述電機的輸出端貫穿連接板并與滑板固定連接，所述滑板的一側等距開設有多個限位孔，且所述滑板上滑動設置有一對滑塊，所述滑塊一側螺紋連接有螺栓，所述螺栓的一端固定連接有限位塊，所述滑塊的下端固定連接有豎板，所述豎板的一側設置有毛刷層。

3、作為本實用新型的一種優選技術方案，所述箱體的內部底端開設有凹槽。

4、作為本實用新型的一種優選技術方案，所述凹槽內滑動設置有一對夾塊，所述夾塊的一側與凹槽內壁之間固定連接有彈簧，且所述夾塊之間放置有新材料儲料桶。

5、作為本實用新型的一種優選技術方案，所述箱體的上端設置有水箱。

6、作為本實用新型的一種優選技術方案，所述水箱內插設有一對輸水管，兩個所述輸水管上均設置有加壓裝置。

7、作為本實用新型的一種優選技術方案，所述輸水管的一端貫穿箱體并延伸至箱體內部，且所述輸水管的一端連接有水霧噴頭。

8、與現有技術相比，本實用新型能達到的有益效果是：通過轉動螺栓，使螺栓帶動限位塊離開滑板上的限位孔，從而可以移動滑板上的兩個滑塊，將滑塊移動到合適的位置，啟動電動伸縮桿，電動伸縮桿帶動滑板、滑塊以及豎板向下移動，并使兩個滑塊下端的豎板以及毛刷層與新材料儲料桶的內壁與外壁接觸，再啟動電機，電機帶動滑板、滑塊、豎板以及豎板上的毛刷層轉動，從而可以使毛刷層對新材料儲料桶的內外壁同時進行清洗處理，提高了清洗效率。

技術特征：

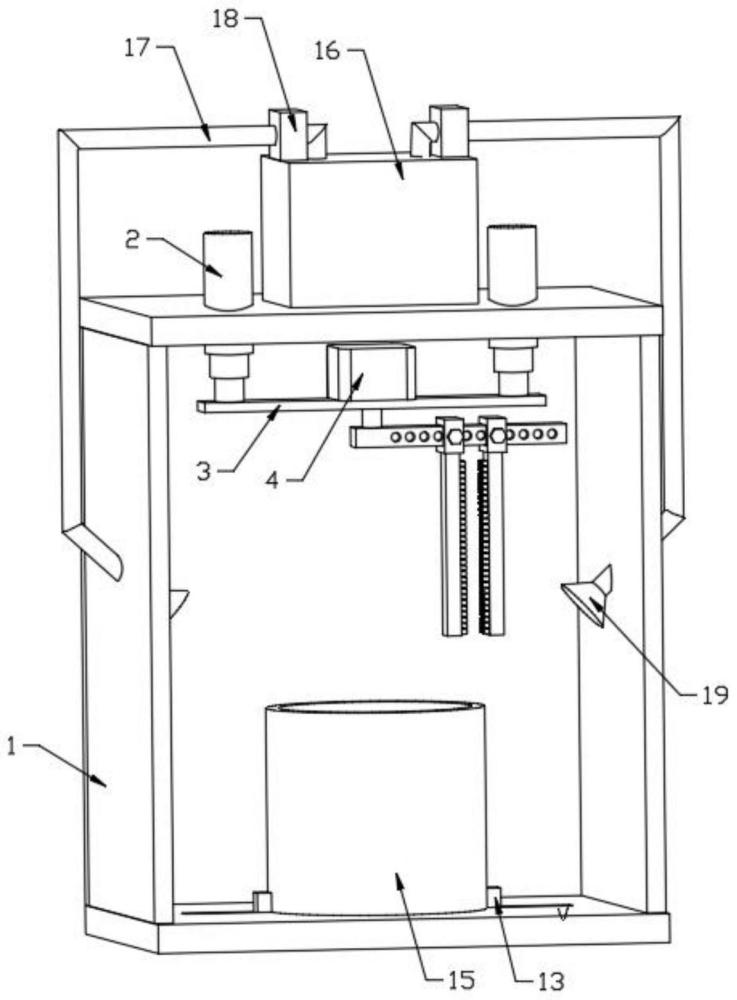

1.一種新材料加工用清洗裝置，包括箱體(1)，其特征在于：所述箱體(1)上端設置有一對電動伸縮桿(2)，所述電動伸縮桿(2)的輸出端固定連接有連接板(3)，所述連接板(3)的上端設置有電機(4)，所述電機(4)的輸出端貫穿連接板(3)并與滑板(5)固定連接，所述滑板(5)的一側等距開設有多個限位孔(6)，且所述滑板(5)上滑動設置有一對滑塊(7)，所述滑塊(7)一側螺紋連接有螺栓(8)，所述螺栓(8)的一端固定連接有限位塊(9)，所述滑塊(7)的下端固定連接有豎板(10)，所述豎板(10)的一側設置有毛刷層(11)。

2.根據權利要求1所述的一種新材料加工用清洗裝置，其特征在于：所述箱體(1)的內部底端開設有凹槽(12)。

3.根據權利要求2所述的一種新材料加工用清洗裝置，其特征在于：所述凹槽(12)內滑動設置有一對夾塊(13)，所述夾塊(13)的一側與凹槽(12)內壁之間固定連接有彈簧(14)，且所述夾塊(13)之間放置有新材料儲料桶(15)。

4.根據權利要求1所述的一種新材料加工用清洗裝置，其特征在于：所述箱體(1)的上端設置有水箱(16)。

5.根據權利要求4所述的一種新材料加工用清洗裝置，其特征在于：所述水箱(16)內插設有一對輸水管(17)，兩個所述輸水管(17)上均設置有加壓裝置(18)。

6.根據權利要求5所述的一種新材料加工用清洗裝置，其特征在于：所述輸水管(17)的一端貫穿箱體(1)并延伸至箱體(1)內部，且所述輸水管(17)的一端連接有水霧噴頭(19)。

技術總結
本技術公開了一種新材料加工用清洗裝置，包括箱體，所述箱體上端設置有一對電動伸縮桿，所述電動伸縮桿的輸出端固定連接有連接板，所述連接板的上端設置有電機，所述電機的輸出端貫穿連接板并與滑板固定連接，所述滑板的一側等距開設有多個限位孔，且所述滑板上滑動設置有一對滑塊，所述滑塊一側螺紋連接有螺栓，所述螺栓的一端固定連接有限位塊，所述滑塊的下端固定連接有豎板，所述豎板的一側設置有毛刷層，通過該裝置可以對新材料儲料桶的內外壁同時進行清洗處理，提高了清洗效率。

技術研發人員：汪鵬虎
受保護的技術使用者：董倩
技術研發日：20240506
技術公布日：2025/4/28
