本技術涉及電池回收領域，尤其涉及一種電池破碎裝備。

背景技術：

1、鋰電池由于其比能量密度高(最高可達600wh/kg)，放電電壓平穩，開路電壓高(3.67v)，在20℃±2℃的儲存條件下，年均自放電率小于1％，在適宜的貯存環境下貯存壽命可達10年，已經廣泛的應用在智能卡表(水、電、氣表)、計算機支撐電源、醫療器械、無線通訊、石油鉆探、手提通訊器材、科研儀器和軍事裝備上。

2、然而，現有的鋰電池對比其他鉛酸類電池在回收處理上要困難許多，其不僅放電困難(尤其是一次鋰電池)，而且破碎容易冒煙著火，其內部酸性物質還對人體設備環境造成很大的危害。

技術實現思路

1、本實用新型的目的在于，提供一種電池破碎裝備，用于改善現有技術難以對電池進行有效回收的技術問題。

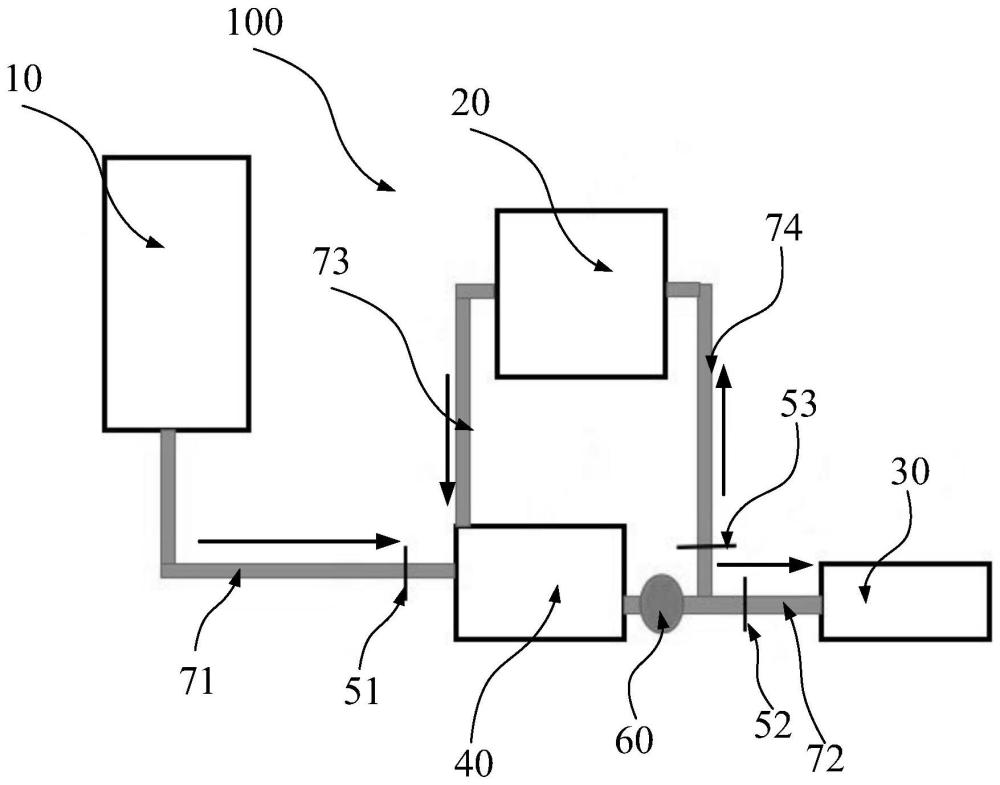

2、為解決上述技術問題，本實用新型提供了一種電池破碎裝備，包括儲液桶、撕碎機、壓濾機以及堿液箱，儲液桶通過第一管道與堿液箱連接，壓濾機通過第二管道與堿液箱連接，撕碎機的一端通過第三管道與堿液箱連接，撕碎機的另一端通過第四管道與第二管道連通；

3、其中，儲液桶用于儲存堿液；撕碎機用于使電池浸潤于堿液中，并對電池進行破碎處理；壓濾機用于對堿液箱產生的循環廢水進行固液分離處理。

4、優選地，儲液桶內設置有配堿裝置，配堿裝置包括攪拌器。

5、優選地，儲液桶內還設置有第一液位計和第一ph計。

6、優選地，撕碎機包括一具有破碎腔體的破碎殼體，破碎腔體分別與第三管道以及第四管道連通，破碎腔體用于裝載堿液和一次性鋰電池。

7、優選地，撕碎機的上方還設置有負壓抽風系統，負壓抽風系統與破碎腔體連通，負壓抽風系統遠離撕碎機的一端還設置有尾氣處理裝置。

8、優選地，堿液箱內還設置有第二液位計和第二ph計。

9、優選地，第一管道上安裝第一閥門，第四管道上安裝有第三閥門，第二管道上安裝有第二閥門。

10、優選地，當破碎裝備開始對電池進行破碎時，第一閥門以及第二閥門均關閉，第三閥門開啟，撕碎機和堿液箱通過第三管道以及第四管道連接成一閉合回路。

11、優選地，當堿液箱中產生的循環廢水的ph值為7時，第一閥門以及第三閥門均關閉，第二閥門開啟，壓濾機對循環廢水進行固液分離處理。

12、優選地，破碎裝備還包括安裝于第二管道上的真空泵，真空泵的一端與堿液箱通過管路連接，真空泵的另一端分別與壓濾機以及撕碎機通過管路連接。

13、本實用新型的有益效果是：區別于現有技術的情況，本實用新型提供了一種電池破碎裝備，包括儲液桶、撕碎機、壓濾機以及堿液箱，儲液桶通過第一管道與堿液箱連接，壓濾機通過第二管道與堿液箱連接，撕碎機的一端通過第三管道與堿液箱連接，撕碎機的另一端通過第四管道與第二管道連通，其中，儲液桶用于儲存堿液，撕碎機用于使電池浸潤于堿液中，并對電池進行破碎處理，壓濾機用于對堿液箱產生的循環廢水進行固液分離處理；本實用新型通過將電池在堿液浸潤的環境中進行破碎處理，使得破碎的電池具有更高的放電效率，同時通過壓濾機對產生的循環廢水進行固液分離處理，進一步提高了對電池進行回收的回收率。

技術特征：

1.一種電池破碎裝備，其特征在于，包括儲液桶、撕碎機、壓濾機以及堿液箱，所述儲液桶通過第一管道與所述堿液箱連接，所述壓濾機通過第二管道與所述堿液箱連接，所述撕碎機的一端通過第三管道與所述堿液箱連接，所述撕碎機的另一端通過第四管道與所述第二管道連通；

2.根據權利要求1所述的電池破碎裝備，其特征在于，所述儲液桶內設置有配堿裝置，所述配堿裝置包括攪拌器。

3.根據權利要求1所述的電池破碎裝備，其特征在于，所述儲液桶內還設置有第一液位計和第一ph計。

4.根據權利要求1所述的電池破碎裝備，其特征在于，所述撕碎機包括一具有破碎腔體的破碎殼體，所述破碎腔體分別與所述第三管道以及所述第四管道連通，所述破碎腔體用于裝載堿液和一次性鋰電池。

5.根據權利要求1所述的電池破碎裝備，其特征在于，所述撕碎機的上方還設置有負壓抽風系統，所述負壓抽風系統與破碎腔體連通，所述負壓抽風系統遠離所述撕碎機的一端還設置有尾氣處理裝置。

6.根據權利要求1所述的電池破碎裝備，其特征在于，所述堿液箱內還設置有第二液位計和第二ph計。

7.根據權利要求1所述的電池破碎裝備，其特征在于，所述第一管道上安裝第一閥門，所述第四管道上安裝有第三閥門，所述第二管道上安裝有第二閥門。

8.根據權利要求7所述的電池破碎裝備，其特征在于，當所述破碎裝備開始對所述電池進行破碎時，所述第一閥門以及所述第二閥門均關閉，所述第三閥門開啟，所述撕碎機和所述堿液箱通過所述第三管道以及所述第四管道連接成一閉合回路。

9.根據權利要求7所述的電池破碎裝備，其特征在于，當所述堿液箱中產生的所述循環廢水的ph值為7時，所述第一閥門以及所述第三閥門均關閉，所述第二閥門開啟，所述壓濾機對所述循環廢水進行固液分離處理。

10.根據權利要求1所述的電池破碎裝備，其特征在于，所述破碎裝備還包括安裝于所述第二管道上的真空泵，所述真空泵的一端與所述堿液箱通過管路連接，所述真空泵的另一端分別與所述壓濾機以及所述撕碎機通過管路連接。

技術總結
本技術提供了一種電池破碎裝備，包括儲液桶、撕碎機、壓濾機以及堿液箱，儲液桶通過第一管道與堿液箱連接，壓濾機通過第二管道與堿液箱連接，撕碎機的一端通過第三管道與堿液箱連接，撕碎機的另一端通過第四管道與第二管道連通，其中，儲液桶用于儲存堿液，撕碎機用于使電池浸潤于堿液中，并對電池進行破碎處理，壓濾機用于對堿液箱產生的循環廢水進行固液分離處理；本技術通過將電池在堿液浸潤的環境中進行破碎處理，使得破碎的電池具有更高的放電效率，同時通過壓濾機對產生的循環廢水進行固液分離處理，進一步提高了對電池進行回收的回收率。

技術研發人員：黃冬波,趙軒,陳少佳,丁凡
受保護的技術使用者：荊門動力電池再生技術有限公司
技術研發日：20240329
技術公布日：2025/4/28
