本技術涉及硅片清洗，具體為一種光伏硅片預處理清洗機。

背景技術：

1、硅片是光伏、半導體行業廣泛使用的基底材料，而光伏硅片是指用于光伏領域的硅片，光伏硅片在加工時，需要對光伏硅片進行預處理清洗。

2、因此需要一種光伏硅片預處理清洗機對上述問題做出改善。

技術實現思路

1、本實用新型的目的在于提供一種光伏硅片預處理清洗機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種光伏硅片預處理清洗機，包括清洗箱，所述清洗箱內部的下方安裝有轉盤，所述轉盤的頂部設置有限位插柱，所述轉盤的底部設置有轉軸，所述清洗箱的底部并且與轉軸對應安裝有第一電機，所述清洗箱的正面設置有控制器，所述清洗箱的頂部左右對稱設置有底板，所述底板的頂部前后對稱設置有立桿，所述底板的頂部中間處設置有螺紋桿，所述立桿、螺紋桿的頂部設置有頂板，所述頂板的頂部中間處安裝有第二電機，所述立桿、螺紋桿的外壁套接有升降座，所述升降座的內側設置有橫架板，所述橫架板的底部左右對稱設置有側板，所述橫架板的下側設置有網筒，所述橫架板的底部設置有滑條，網筒的頂部并且與滑條對應開設有轉槽，所述網筒的底部并且與限位插柱對應開設有限位插槽，所述橫架板的底部中間處設置有攪拌軸，所述清洗箱的左右兩側安裝有超聲波發生器。

4、作為本實用新型優選的方案，所述轉軸與清洗箱的連接方式為轉動連接，并且轉軸與清洗箱的連接處安裝有密封套。

5、作為本實用新型優選的方案，所述螺紋桿的上下兩端分別與頂板、底板連接，并且連接方式為轉動連接。

6、作為本實用新型優選的方案，所述升降座與立桿的連接方式為滑動連接，所述升降座與螺紋桿的連接方式為螺紋連接。

7、作為本實用新型優選的方案，所述滑條、轉槽的截面外形為倒t形結構設計，并且滑條與轉槽的連接方式為滑動連接。

8、作為本實用新型優選的方案，所述限位插柱、限位插槽的外形結構為長方體結構設計，并且限位插柱與限位插槽的連接結構為滑動式插拔連接。

9、作為本實用新型優選的方案，所述控制器分別通過導線與第一電機、第二電機、超聲波發生器連接，并且連接方式為電性連接。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型中，通過設置的轉盤、限位插柱、轉軸、第一電機、限位插槽能夠帶動網筒進行轉動，配合設置的攪拌軸，從而能夠對放入到網筒內的光伏硅片進行攪拌清洗，設置的超聲波發生器能夠通過超聲波對光伏硅片進行清洗，綜上設計，通過攪拌和超聲波的清洗，進而能夠使光伏硅片清洗的效果更好。

12、2、本實用新型中，通過設置的底板、立桿、螺紋桿、頂板、第二電機、升降座、橫架板、側板、滑條、轉槽能夠帶動網筒上下移動，從而能夠在光伏硅料進行清洗時，方便光伏硅料上下料的操作。

技術特征：

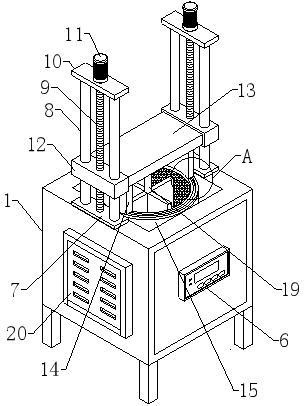

1.一種光伏硅片預處理清洗機，包括清洗箱（1），其特征在于：所述清洗箱（1）內部的下方安裝有轉盤（2），所述轉盤（2）的頂部設置有限位插柱（3），所述轉盤（2）的底部設置有轉軸（4），所述清洗箱（1）的底部并且與轉軸（4）對應安裝有第一電機（5），所述清洗箱（1）的正面設置有控制器（6），所述清洗箱（1）的頂部左右對稱設置有底板（7），所述底板（7）的頂部前后對稱設置有立桿（8），所述底板（7）的頂部中間處設置有螺紋桿（9），所述立桿（8）、螺紋桿（9）的頂部設置有頂板（10），所述頂板（10）的頂部中間處安裝有第二電機（11），所述立桿（8）、螺紋桿（9）的外壁套接有升降座（12），所述升降座（12）的內側設置有橫架板（13），所述橫架板（13）的底部左右對稱設置有側板（14），所述橫架板（13）的下側設置有網筒（15），所述橫架板（13）的底部設置有滑條（16），網筒（15）的頂部并且與滑條（16）對應開設有轉槽（17），所述網筒（15）的底部并且與限位插柱（3）對應開設有限位插槽（18），所述橫架板（13）的底部中間處設置有攪拌軸（19），所述清洗箱（1）的左右兩側安裝有超聲波發生器（20）。

2.根據權利要求1所述的一種光伏硅片預處理清洗機，其特征在于：所述轉軸（4）與清洗箱（1）的連接方式為轉動連接，并且轉軸（4）與清洗箱（1）的連接處安裝有密封套。

3.根據權利要求1所述的一種光伏硅片預處理清洗機，其特征在于：所述螺紋桿（9）的上下兩端分別與頂板（10）、底板（7）連接，并且連接方式為轉動連接。

4.根據權利要求1所述的一種光伏硅片預處理清洗機，其特征在于：所述升降座（12）與立桿（8）的連接方式為滑動連接，所述升降座（12）與螺紋桿（9）的連接方式為螺紋連接。

5.根據權利要求1所述的一種光伏硅片預處理清洗機，其特征在于：所述滑條（16）、轉槽（17）的截面外形為倒t形結構設計，并且滑條（16）與轉槽（17）的連接方式為滑動連接。

6.根據權利要求1所述的一種光伏硅片預處理清洗機，其特征在于：所述限位插柱（3）、限位插槽（18）的外形結構為長方體結構設計，并且限位插柱（3）與限位插槽（18）的連接結構為滑動式插拔連接。

7.根據權利要求1所述的一種光伏硅片預處理清洗機，其特征在于：所述控制器（6）分別通過導線與第一電機（5）、第二電機（11）、超聲波發生器（20）連接，并且連接方式為電性連接。

技術總結
本技術涉及硅片清洗技術領域，尤其為一種光伏硅片預處理清洗機，包括清洗箱，所述清洗箱內部的下方安裝有轉盤，所述轉盤的頂部設置有限位插柱，所述轉盤的底部設置有轉軸，所述清洗箱的底部并且與轉軸對應安裝有第一電機，所述清洗箱的正面設置有控制器，所述清洗箱的頂部左右對稱設置有底板，所述底板的頂部前后對稱設置有立桿，通過設置的轉盤、限位插柱、轉軸、第一電機、限位插槽能夠帶動網筒進行轉動，配合設置的攪拌軸，從而能夠對放入到網筒內的光伏硅片進行攪拌清洗，設置的超聲波發生器能夠通過超聲波對光伏硅片進行清洗，綜上設計，通過攪拌和超聲波的清洗，進而能夠使光伏硅片清洗的效果更好。

技術研發人員：穆亞琦,劉站站
受保護的技術使用者：常州阿普智能科技有限公司
技術研發日：20240329
技術公布日：2025/4/28
