本技術涉及鏡片加工，尤其涉及一種鏡片清洗架。

背景技術：

1、鏡片是廣泛應用于紅外光學鏡頭、激光探測器等領域的核心組件，其中鏡片的光潔度是應用要求的重要指標之一。

2、目前，主要使用超聲波振動鏡片清洗機對鏡片進行清洗以滿足鏡片的光潔度，其中需要將鏡片放置并固定在鏡片清洗架中。由于現有的鏡片清洗架的架臺運用的是末端螺栓固定方式，對于不同規格的鏡片需要人工調節各個架臺的間距，導致鏡片清洗效率低下。

技術實現思路

1、本實用新型實施例公開了一種鏡片清洗架，用于解決現有的鏡片清洗架鏡片清洗效率低下的技術問題。

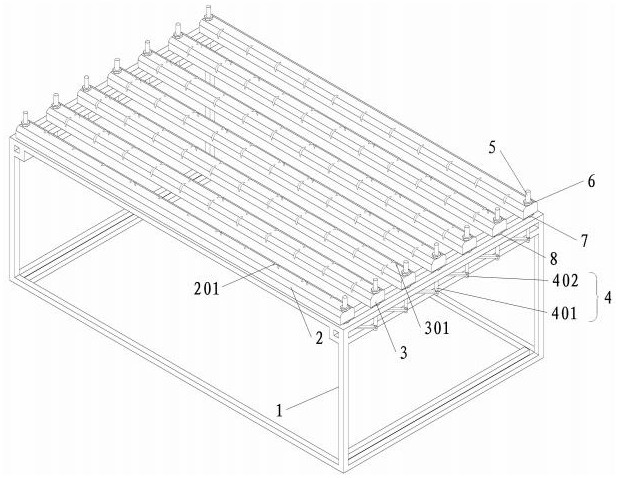

2、本實用新型實施例提供了一種鏡片清洗架，包括：框架和至少三組架臺；

3、所述框架的兩側分別設有相互平行的活動槽，所述架臺的兩端分別設于所述活動槽上；

4、三組所述架臺的兩端之間分別通過陣列架連接，所述陣列架用于同步調整所述架臺之間的間距。

5、可選地，所述三組架臺包括兩組端部架臺和一組中間架臺；

6、所述端部架臺的兩端可拆卸的固定于所述活動槽上；

7、所述中間架臺的兩端可移動式設于所述活動槽上；

8、所述端部架臺的兩端與所述中間架臺的兩端之間分別通過所述陣列架連接。

9、可選地，所述端部架臺朝向所述中間架臺的一側設有第一溝槽；

10、所述中間架臺的兩側分別設有第二溝槽；

11、所述第二溝槽用于與所述第一溝槽配合夾持鏡片。

12、可選地，所述第一溝槽和所述第二溝槽的數量均為多個，且等間距分布。

13、可選地，所述端部架臺的兩端上分別設有第一固定件，所述第一固定件包括第一連接件、第一安裝件和固定墊臺；

14、所述固定墊臺抵接于所述端部架臺與所述活動槽之間；

15、所述第一連接件的一端依次穿設所述固定墊臺和所述端部架臺后，并與所述第一安裝件連接；

16、所述第一連接件的另一端與所述陣列架連接。

17、可選地，所述中間架臺的兩端上分別設有第二固定件，所述第二固定件包括第二連接件、第二安裝件和活動墊臺；

18、所述活動墊臺的一端與所述中間架臺抵接，所述活動墊臺的另一端插設于所述活動槽內；

19、所述第二連接件的一端依次穿設所述活動墊臺和所述中間架臺后，并與所述第二安裝件連接；

20、所述第二連接件的另一端分別與所述活動墊臺的另一端和所述陣列架連接。

21、可選地，所述活動墊臺呈t型結構。

22、可選地，所述第一連接件或所述第二連接件為螺絲軸承；

23、所述第一安裝件或第二安裝件為螺母。

24、可選地，所述陣列架包括多個菱形支架，所述菱形支架包括對稱分布的兩組連桿組件；

25、所述連桿組件包括兩根支撐桿；

26、兩根所述支撐桿的一端通過軸承相互連接，兩根所述支撐桿的另一端與所述架臺連接。

27、可選地，所述中間架臺的數量為多組；

28、相鄰的所述中間架臺的兩端之間分別通過所述陣列架連接；

29、相鄰的所述中間架臺之間通過所述第二溝槽配合夾持鏡片。

30、從以上技術方案可以看出，本實用新型實施例具有以下優點：

31、本實用新型實施例提供了一種鏡片清洗架，包括：框架和至少三組架臺；框架的兩側分別設有相互平行的活動槽，架臺的兩端分別設于活動槽上；三組架臺的兩端之間分別通過陣列架連接，陣列架用于同步調整架臺之間的間距。基于陣列架可以同步調整全部架臺處于相同間距，減少了鏡片清洗過程中人工依次或反復調節每個架臺存在的操作繁瑣、費時費力等問題，以及避免了過程容易出現間距誤差而影響鏡片有效固定的缺陷，有益于保障鏡片安全清洗，提高了鏡片清洗效率。

技術特征：

1.一種鏡片清洗架，其特征在于，包括：框架和至少三組架臺；

2.根據權利要求1所述的鏡片清洗架，其特征在于，所述三組架臺包括兩組端部架臺和一組中間架臺；

3.根據權利要求2所述的鏡片清洗架，其特征在于，所述端部架臺朝向所述中間架臺的一側設有第一溝槽；

4.根據權利要求3所述的鏡片清洗架，其特征在于，所述第一溝槽和所述第二溝槽的數量均為多個，且等間距分布。

5.根據權利要求2所述的鏡片清洗架，其特征在于，所述端部架臺的兩端上分別設有第一固定件，所述第一固定件包括第一連接件、第一安裝件和固定墊臺；

6.根據權利要求2所述的鏡片清洗架，其特征在于，所述中間架臺的兩端上分別設有第二固定件，所述第二固定件包括第二連接件、第二安裝件和活動墊臺；

7.根據權利要求6所述的鏡片清洗架，其特征在于，所述活動墊臺呈t型結構。

8.根據權利要求5或6所述的鏡片清洗架，其特征在于，第一連接件或第二連接件為螺絲軸承；

9.根據權利要求1所述的鏡片清洗架，其特征在于，所述陣列架包括多個菱形支架，所述菱形支架包括對稱分布的兩組連桿組件；

10.根據權利要求3所述的鏡片清洗架，其特征在于，所述中間架臺的數量為多組；

技術總結
本技術實施例公開了一種鏡片清洗架，涉及鏡片加工技術領域，包括：框架和至少三組架臺；框架的兩側分別設有相互平行的活動槽，架臺的兩端分別設于活動槽上；三組架臺的兩端之間分別通過陣列架連接，陣列架用于同步調整架臺之間的間距。基于陣列架可以同步調整全部架臺處于相同間距，減少了鏡片清洗過程中人工依次或反復調節每個架臺存在的操作繁瑣、費時費力等問題，以及避免了過程容易出現間距誤差而影響鏡片有效固定的缺陷，有益于保障鏡片安全清洗，提高了鏡片清洗效率。

技術研發人員：韓朝,張正,孫超
受保護的技術使用者：安徽光智科技有限公司
技術研發日：20240430
技術公布日：2025/4/28
