本技術涉及廢物處理，具體為一種固體廢物處理裝置。

背景技術：

1、垃圾筒是日常生活和學習中常見的用具，在公共場合尤其是學校、醫院、辦公場所等更是必須品。

2、經檢索，中國專利公告號cn109230048b公開了一種固體廢物處理裝置，其基本描述為：常態下即所述夾持內環、夾持外環處于低位時將筒狀垃圾袋套在所述套袋裝置上，然后上拉所述左置齒條將所述夾持內環、夾持外環升起，所述夾持外環夾持筒狀垃圾袋的袋壁，所述夾持內環夾持所述筒狀垃圾袋的彈性皮筋，通過雙重夾持進行有效的固定，避免筒狀垃圾袋掉落。

3、現有技術的處理裝置由于該裝置難以壓縮廢物，導致廢物之間空隙較大，造成該裝置收集廢物量減少，從而降低了該裝置的使用效果。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種固體廢物處理裝置，解決了上述背景技術中提出的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種固體廢物處理裝置，包括處理箱，所述處理箱的下表面安裝有支撐腿，所述支撐腿的底端安裝有支撐片，所述處理箱的外側面開設有觀察槽，所述觀察槽的內部安裝有玻璃板，所述處理箱的內部設有固定板，所述固定板的上表面安裝有移動把手，所述處理箱的外側面貫穿有固定銷，所述固定銷貫穿處理箱內的一端穿入固定板內，所述處理箱的下表面安裝有固定架，所述固定架的上表面安裝有推桿電機，所述推桿電機的輸出端貫穿在處理箱下表面，所述處理箱的可滑動地連接有擠壓板，所述擠壓板的上表面安裝有凸塊，所述推桿電機的輸出端安裝在擠壓板的下表面，所述固定板的下表面通過合頁鉸接有阻擋板，所述固定板的上表面安裝有連接管，所述連接管的內部貫穿有移動桿，所述移動桿的外表面貫穿在固定板的內部，所述連接管的外表面穿設有連接銷，所述連接銷穿入連接管內的一端抵緊移動桿，所述移動桿的底端安裝有輔助板。

5、優選的，所述處理箱的外側面開設有圓形連接孔，圓形連接孔的尺寸與固定銷的尺寸相適配。

6、優選的，所述固定板的外側面開設有螺紋孔，固定銷的外表面設置有外螺紋，固定銷與固定板螺紋連接。

7、優選的，所述處理箱的內部開設有滑槽，固定板為方形滑板，固定板與處理箱滑動連接。

8、優選的，所述觀察槽為方形固定槽，觀察槽的數量為兩組，觀察槽的尺寸與玻璃板的尺寸相適配。

9、優選的，所述固定銷的數量為兩組，固定銷和連接銷均由四十五號鋼材料制作而成。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種固體廢物處理裝置，具備以下

12、有益效果：

13、1、該固體廢物處理裝置，通過操縱移動桿沿著連接管向下移動，使得輔助板向下移動對廢物進行壓實，再經過移動桿向上移動將輔助板向上升起，進而更便于操作人員操縱該裝置內零部件對廢物進行擠壓，縮小了廢物進行該裝置內部后所占用的空間，可防止操作人員處理廢物過程中出現廢物占用空間較大的情況，進一步增強了該裝置內零部件在工作過程中的使用效果。

14、2、該固體廢物處理裝置，通過啟動推桿電機，再經過擠壓板向上移動帶動凸塊向上移動，使得凸塊對體積較大的廢物進行破碎，擠壓板向上移動對廢物進行壓縮，進而更便于操作人員操縱該裝置內零部件對體積較大的廢物進行破碎，縮短了該裝置內零部件壓縮廢物過程中所需要的時間，降低了對操作人員正常壓縮廢物造成的影響，進一步提升了該裝置內零部件壓縮廢物過程中的工作效率。

15、3、該固體廢物處理裝置，通過操縱固定銷穿過處理箱插入固定板內，再順時針旋轉固定銷將固定板固定在處理箱內，使得該裝置內零部件在使用過程中能夠更加的穩固，進而可防止該裝置內零部件在使用過程中出現松動的現象，進一步提高了該裝置內零部件在使用過程中的穩定性，降低了零部件出現松動現象對該裝置正常使用造成的影響，更便于操作人員操縱零部件對該裝置進行固定。

技術特征：

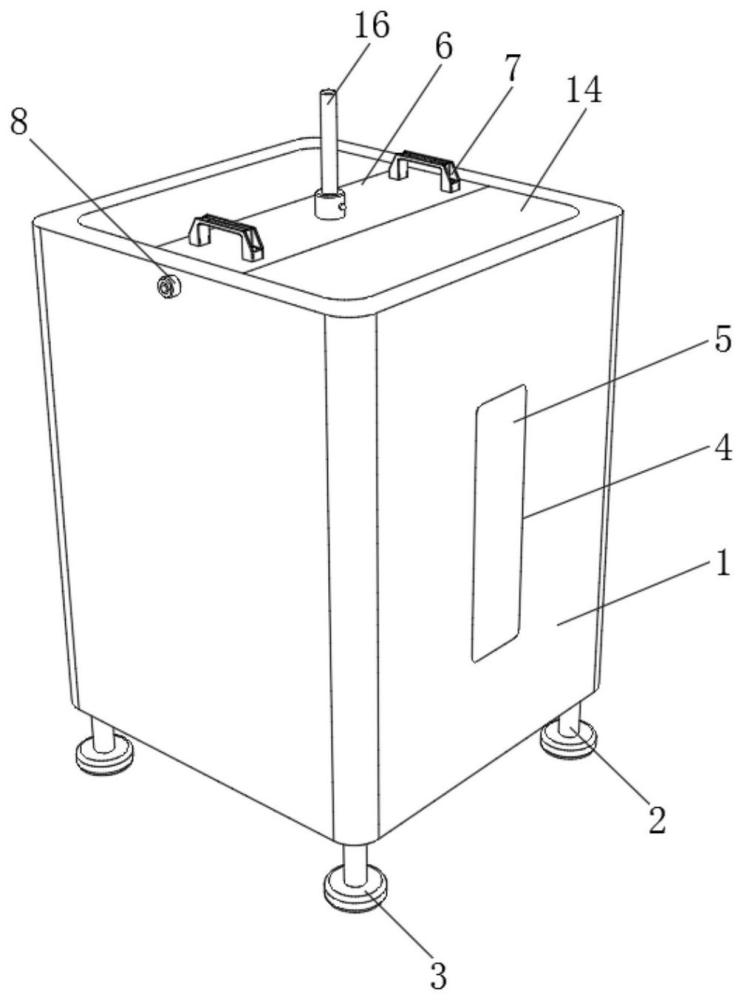

1.一種固體廢物處理裝置，包括處理箱(1)，所述處理箱(1)的下表面安裝有支撐腿(2)，所述支撐腿(2)的底端安裝有支撐片(3)，其特征在于：所述處理箱(1)的外側面開設有觀察槽(4)，所述觀察槽(4)的內部安裝有玻璃板(5)，所述處理箱(1)的內部設有固定板(6)，所述固定板(6)的上表面安裝有移動把手(7)，所述處理箱(1)的外側面貫穿有固定銷(8)，所述固定銷(8)貫穿處理箱(1)內的一端穿入固定板(6)內，所述處理箱(1)的下表面安裝有固定架(9)，所述固定架(9)的上表面安裝有推桿電機(10)，所述推桿電機(10)的輸出端貫穿在處理箱(1)下表面，所述處理箱(1)的可滑動地連接有擠壓板(11)，所述擠壓板(11)的上表面安裝有凸塊(12)，所述推桿電機(10)的輸出端安裝在擠壓板(11)的下表面，所述固定板(6)的下表面通過合頁(13)鉸接有阻擋板(14)，所述固定板(6)的上表面安裝有連接管(15)，所述連接管(15)的內部貫穿有移動桿(16)，所述移動桿(16)的外表面貫穿在固定板(6)的內部，所述連接管(15)的外表面穿設有連接銷(17)，所述連接銷(17)穿入連接管(15)內的一端抵緊移動桿(16)，所述移動桿(16)的底端安裝有輔助板(18)。

2.根據權利要求1所述的一種固體廢物處理裝置，其特征在于：所述處理箱(1)的外側面開設有圓形連接孔，圓形連接孔的尺寸與固定銷(8)的尺寸相適配。

3.根據權利要求1所述的一種固體廢物處理裝置，其特征在于：所述固定板(6)的外側面開設有螺紋孔，固定銷(8)的外表面設置有外螺紋，固定銷(8)與固定板(6)螺紋連接。

4.根據權利要求1所述的一種固體廢物處理裝置，其特征在于：所述處理箱(1)的內部開設有滑槽，固定板(6)為方形滑板，固定板(6)與處理箱(1)滑動連接。

5.根據權利要求1所述的一種固體廢物處理裝置，其特征在于：所述觀察槽(4)為方形固定槽，觀察槽(4)的數量為兩組，觀察槽(4)的尺寸與玻璃板(5)的尺寸相適配。

6.根據權利要求1所述的一種固體廢物處理裝置，其特征在于：所述固定銷(8)的數量為兩組，固定銷(8)和連接銷(17)均由四十五號鋼材料制作而成。

技術總結
本技術涉及廢物處理技術領域，且公開了一種固體廢物處理裝置，包括處理箱，所述處理箱的下表面安裝有支撐腿，所述支撐腿的底端安裝有支撐片，所述處理箱的外側面開設有觀察槽，所述觀察槽的內部安裝有玻璃板，所述處理箱的內部設有固定板。該固體廢物處理裝置，通過操縱移動桿沿著連接管向下移動，使得輔助板向下移動對廢物進行壓實，再經過移動桿向上移動將輔助板向上升起，進而更便于操作人員操縱該裝置內零部件對廢物進行擠壓，縮小了廢物進行該裝置內部后所占用的空間，可防止操作人員處理廢物過程中出現廢物占用空間較大的情況，進一步增強了該裝置內零部件在工作過程中的使用效果。

技術研發人員：郎飛,謝慶敏,李成
受保護的技術使用者：四川永昊環保科技有限公司
技術研發日：20240416
技術公布日：2025/4/28
