本發明涉及污水處理，尤其涉及一種用于快速消毒的污水處理裝置。

背景技術：

1、污水處理為使污水達到排入某一水體或再次使用的水質要求對其進行凈化的過程。

2、現有污水處理裝置在對污水進行消毒時，多是將粉末狀化學藥品倒入污水內并通過混合設備使二者均勻混合，通過化學藥品與污水混合實現消毒，在此過程中，現有混合設備多為一個方向攪動污水和化學藥品混合，為此會影響化學藥品與污水的混合效率，且部分粉末狀的化學藥品直接與污水混合時，會造成部分粉末狀藥料結塊，在攪拌混合過程中，結塊的化學藥品多在污水下部，致使不同高度的化學藥品含量不同，進而影響污水消毒的效率。

技術實現思路

1、為了克服上述背景技術所提到的缺點，本發明提供一種用于快速消毒的污水處理裝置。

2、技術方案為：一種用于快速消毒的污水處理裝置，包括罐體，所述罐體設置有進料管，所述罐體設置有出料管，所述進料管和所述出料管內均設有電磁閥，所述罐體的下側設置有支腿，所述罐體的中部轉動連接有空心軸桿，所述空心軸桿內轉動連接有轉桿，所述罐體上通過固定架安裝有驅動件，所述驅動件與所述空心軸桿和所述轉桿通過錐齒輪組傳動，所述空心軸桿的下端固接有用于所述罐體內物料攪拌的第一扇葉，所述轉桿的下端固接有用于所述罐體內物料攪拌的第二扇葉，所述空心軸桿通過連接桿固接有用于所述罐體內壁粘附污水刮取的刮板，所述罐體的下部連通有儲氣罐，所述儲氣罐連通有位于所述罐體內側的噴氣管，所述噴氣管連通有等距分布的噴嘴，所述儲氣罐內限位滑動連接有活塞，所述活塞轉動連接有往復絲桿，所述往復絲桿上設置有貫穿所述噴氣管并與所述轉桿固接的往復螺紋管，所述驅動件通過所述錐齒輪組驅動所述轉桿帶動所述往復螺紋管使所述往復絲桿和所述活塞上下往復移動向所述罐體內注入氣體混合物料。

3、作為上述方案的改進，所述第一扇葉和所述第二扇葉的扇葉傾斜方向相反，用于罐體內的物料對流混合。

4、作為上述方案的改進，所述儲氣罐的底部嵌有單向閥，所述活塞設置有周向等距分布的單向閥。

5、作為上述方案的改進，所述等距分布的噴嘴的噴射口設置為單向。

6、作為上述方案的改進，還包括加料罐，所述加料罐嵌于所述罐體上，所述加料罐位于所述刮板的上側，所述加料罐連通有下料框，所述加料罐內滑動連接有推板，所述下料框通過連接件固接有電動推桿，所述電動推桿的伸縮端穿過所述加料罐并與推板固接，所述加料罐遠離電動推桿的一側設置有出料槽，所述加料罐內遠離電動推桿的一側壁安裝有與所述出料槽配合的電動甩動架。

7、作為上述方案的改進，所述刮板的材質為光滑材料。

8、作為上述方案的改進，所述電動甩動架的甩動桿設置為弧形結構，用于將物料經所述出料槽甩出。

9、作為上述方案的改進，還包括定量架，所述定量架通過軸桿轉動連接于所述下料框內，所述軸桿固接有直齒輪，所述加料罐內轉動連接有環形遮板，所述環形遮板設置有與所述出料槽配合的排料口，所述環形遮板外環面固接有與所述加料罐滑動連接的弧形齒條，所述弧形齒條與所述直齒輪嚙合，所述環形遮板設置有軌道槽，所述推板靠近所述電動推桿的一側面固接有與所述加料罐滑動連接的移動架，所述移動架固接有與所述軌道槽滑動配合的導向塊。

10、作為上述方案的改進，所述加料罐的內壁呈階梯設置，所述環形遮板轉動連接于所述加料罐內直徑最大的一側，所述環形遮板與加料罐的階梯處直徑最小的一側平滑銜接。

11、作為上述方案的改進，所述直齒輪的齒牙數量是所述弧形齒條的齒牙數量的倍數，所述直齒輪為單向齒輪。

12、本發明的有益效果為：

13、在上述零件的基礎上，本發明通過罐體、空心軸桿、轉桿、驅動件、第一扇葉和第二扇葉配合，使第一扇葉順時針轉動和第二扇葉逆時針轉動配合，攪動罐體內上下兩側的污水對沖混合，避免污水僅是沿單一方向轉動，導致部分化學藥品無法與污水充分融合；通過轉桿、儲氣罐、噴氣管、噴嘴、活塞、往復絲桿和往復螺紋管配合，轉桿轉動通過往復螺紋管和往復絲桿使活塞移動將氣體經噴氣管和噴嘴排出，氣體與污水配合形成氣泡并向上漂浮，使化學藥品向上翻動加快污水消毒效率；

14、通過加料罐、下料框、推板、電動推桿、電動甩動架、定量架、直齒輪、環形遮板、弧形齒條、移動架和導向塊，使電動推桿帶動推板移動推動粉末狀化學藥品與電動甩動架配合，將化學藥品經排料口和出料槽甩入罐體內，化學藥品向外甩出會四處散落與罐體內流動的污水配合進行快速混合，避免粉末狀化學藥品直接撒入污水中，導致部分粉末狀化學藥品出現結塊現象，利用移動架帶動導向塊在軌道槽內移動，使環形遮板轉動打開或關閉出料槽，避免沒有化學藥品甩出時，出料槽處于打開狀態，而污水混合時部分污水進入加料罐內，進而致使加料罐內的粉末狀化學藥品結塊，影響污水的消毒效率，利用弧形齒條和直齒輪實現定量上料。

技術特征：

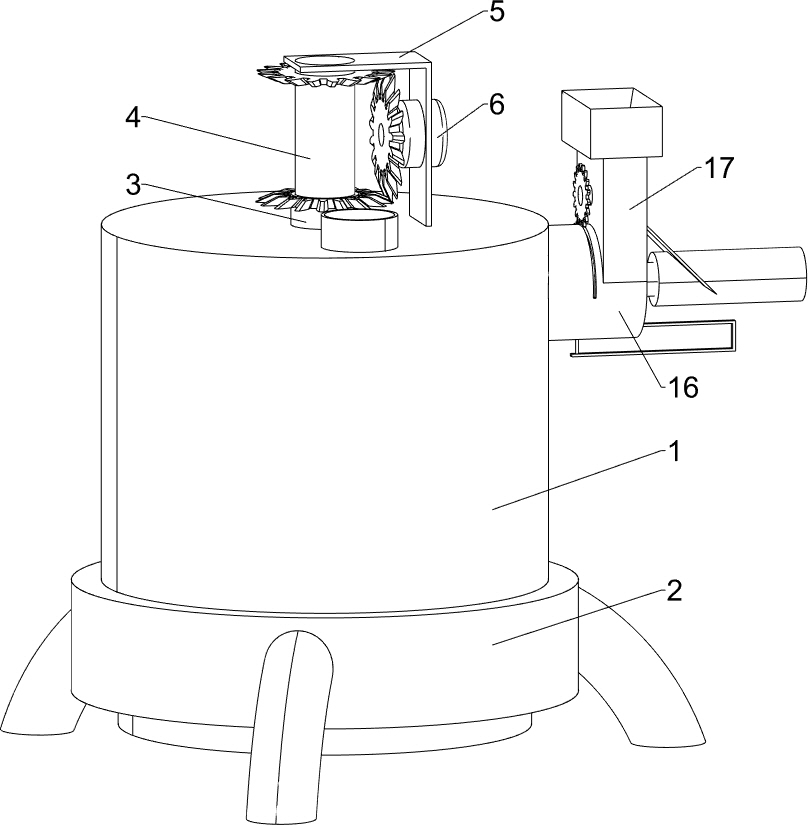

1.一種用于快速消毒的污水處理裝置，其特征是，包括罐體（1），所述罐體（1）設置有進料管，所述罐體（1）設置有出料管，所述進料管和所述出料管內均設有電磁閥，所述罐體（1）的下側設置有支腿（2），所述罐體（1）的中部轉動連接有空心軸桿（3），所述空心軸桿（3）內轉動連接有轉桿（4），所述罐體（1）上通過固定架（5）安裝有驅動件（6），所述驅動件（6）與所述空心軸桿（3）和所述轉桿（4）通過錐齒輪組傳動，所述空心軸桿（3）的下端固接有用于所述罐體（1）內物料攪拌的第一扇葉（7），所述轉桿（4）的下端固接有用于所述罐體（1）內物料攪拌的第二扇葉（8），所述空心軸桿（3）通過連接桿固接有用于所述罐體（1）內壁粘附污水刮取的刮板（9），所述罐體（1）的下部連通有儲氣罐（10），所述儲氣罐（10）連通有位于所述罐體（1）內側的噴氣管（11），所述噴氣管（11）連通有等距分布的噴嘴（12），所述儲氣罐（10）內限位滑動連接有活塞（13），所述活塞（13）轉動連接有往復絲桿（14），所述往復絲桿（14）上設置有貫穿所述噴氣管（11）并與所述轉桿（4）固接的往復螺紋管（15），所述驅動件（6）通過所述錐齒輪組驅動所述轉桿（4）帶動所述往復螺紋管（15）使所述往復絲桿（14）和所述活塞（13）上下往復移動向所述罐體（1）內注入氣體混合物料。

2.根據權利要求1所述的一種用于快速消毒的污水處理裝置，其特征是，所述第一扇葉（7）和所述第二扇葉（8）的扇葉傾斜方向相反，用于罐體（1）內的物料對流混合。

3.根據權利要求1所述的一種用于快速消毒的污水處理裝置，其特征是，所述儲氣罐（10）的底部嵌有單向閥，所述活塞（13）設置有周向等距分布的單向閥。

4.根據權利要求3所述的一種用于快速消毒的污水處理裝置，其特征是，所述等距分布的噴嘴（12）的噴射口設置為單向。

5.根據權利要求1所述的一種用于快速消毒的污水處理裝置，其特征是，還包括加料罐（16），所述加料罐（16）嵌于所述罐體（1）上，所述加料罐（16）位于所述刮板（9）的上側，所述加料罐（16）連通有下料框（17），所述加料罐（16）內滑動連接有推板（18），所述下料框（17）通過連接件固接有電動推桿（19），所述電動推桿（19）的伸縮端穿過所述加料罐（16）并與推板（18）固接，所述加料罐（16）遠離電動推桿（19）的一側設置有出料槽，所述加料罐（16）內遠離電動推桿（19）的一側壁安裝有與所述出料槽配合的電動甩動架（20）。

6.根據權利要求5所述的一種用于快速消毒的污水處理裝置，其特征是，所述刮板（9）的材質為光滑材料。

7.根據權利要求5所述的一種用于快速消毒的污水處理裝置，其特征是，所述電動甩動架（20）的甩動桿設置為弧形結構，用于將物料經所述出料槽甩出。

8.根據權利要求5所述的一種用于快速消毒的污水處理裝置，其特征是，還包括定量架（21），所述定量架（21）通過軸桿轉動連接于所述下料框（17）內，所述軸桿固接有直齒輪（22），所述加料罐（16）內轉動連接有環形遮板（23），所述環形遮板（23）設置有與所述出料槽配合的排料口，所述環形遮板（23）外環面固接有與所述加料罐（16）滑動連接的弧形齒條（24），所述弧形齒條（24）與所述直齒輪（22）嚙合，所述環形遮板（23）設置有軌道槽（25），所述推板（18）靠近所述電動推桿（19）的一側面固接有與所述加料罐（16）滑動連接的移動架（26），所述移動架（26）固接有與所述軌道槽（25）滑動配合的導向塊（27）。

9.根據權利要求8所述的一種用于快速消毒的污水處理裝置，其特征是，所述加料罐（16）的內壁呈階梯設置，所述環形遮板（23）轉動連接于所述加料罐（16）內直徑最大的一側，所述環形遮板（23）與加料罐（16）的階梯處直徑最小的一側平滑銜接。

10.根據權利要求8所述的一種用于快速消毒的污水處理裝置，其特征是，所述直齒輪（22）的齒牙數量是所述弧形齒條（24）的齒牙數量的倍數，所述直齒輪（22）為單向齒輪。

技術總結
本發明涉及污水處理技術領域，尤其涉及一種用于快速消毒的污水處理裝置。包括罐體、支腿、空心軸桿、轉桿、驅動件、第一扇葉和第二扇葉，所述空心軸桿通過連接桿固接有刮板，所述罐體的下部連通有儲氣罐，所述儲氣罐連通有位于所述罐體內側的噴氣管，所述噴氣管連通有等距分布的噴嘴，所述儲氣罐內限位滑動連接有活塞。本發明使第一扇葉順時針轉動和第二扇葉逆時針轉動配合，攪動罐體內上下兩側的污水對沖混合，避免污水僅是沿單一方向轉動，導致部分化學藥品無法與污水充分融合；通過轉桿轉動通過往復螺紋管和往復絲桿使活塞移動將氣體經噴氣管和噴嘴排出，氣體與污水配合形成氣泡并向上漂浮，使化學藥品向上翻動加快污水消毒效率。

技術研發人員：朱江麗,朱姜龍,袁艷伍
受保護的技術使用者：江蘇厚水環保技術有限公司
技術研發日：
技術公布日：2025/4/28
