本技術涉及污水處理，具體為一種固液分離處理微濾機。

背景技術：

1、污水在處理過程中，需要通過濾網等結構進行粗濾，將內部固體雜質與液體分離，再經過過濾膜等結構的細濾，提高分離處理的效果。專利申請號為cn201922031934.2的一種高效固液分離水處理裝置，其結構包括依次連接的污水池、沉淀池和微濾機，污水池和沉淀池通過第一連接管連接，沉淀池和微濾機通過第二連接管連接，且污水池中設置豎直向上的過濾管，過濾管的管壁上設有通孔，下部與第一連接管連接，通過污水池、沉淀池和微濾機均對水中污物起到分離的作用。但是污水池中的污水和污物等匯集到過濾管處向外輸送時，過濾管在工作一段時間后，通孔容易出現堵塞等，影響后續處理工作。

2、基于此，本實用新型設計了一種固液分離處理微濾機，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種固液分離處理微濾機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種固液分離處理微濾機，包括由上至下依次固定的蓋板、集水箱和排水箱，集水箱的內腔下部固定有集水斗，集水斗的底部中間設有集水口；

4、蓋板的左側設有進液管，右側通過兩個液壓伸縮桿共同連接有扇形的壓板，且中心處轉動連接有轉動軸，轉動軸的頂端連接有電機，底端可拆卸固定有轉動筒，轉動筒的底端設為開口狀，且外側設有環形槽，環形槽的底部固定有過濾網，且內部沿圓周方形均勻固定有多個豎直的隔板；

5、排水箱的底部中間固定有排液管，排液管中設有閥門，且排水箱的底部箱排液管處傾斜，排水箱的內腔上部設有環形的定位板，定位板的下方可拆卸固定有環形橫板，環形橫板的內側底部固定有支撐網筒，支撐網筒的內側設有過濾膜，且過濾膜的頂端固定于定位板和環形橫板之間。

6、優選的，轉動軸的底端穿過轉動筒的頂端中心處，且轉動軸對應轉動筒的上方位置固定有限位臺，轉動軸的下部側壁設有螺紋，且底部螺紋連接有螺紋塊。

7、優選的，螺紋塊的頂端固定有橡膠墊，并通過橡膠墊與轉動筒端面接觸。

8、優選的，排水箱的內腔上部設有環形臺，環形臺的外側通過均勻設置的多個固定桿與排水箱側壁固定連接，且內側轉動連接有轉動環板，定位板的外側邊與轉動環板的底端固定連接，轉動環板的外側固定有錐齒圈，錐齒圈嚙合有錐齒輪，錐齒輪連接有電機。

9、優選的，定位板的底部沿圓周方向均勻固定有多個豎直的螺紋軸，螺紋軸的底端穿過過濾膜和支撐網筒頂部的環形橫板，并螺紋連接有螺母。

10、優選的，集水箱的內側壁上部固定有環形的支撐臺，支撐臺的頂部均布有滾珠，環形槽的頂部外側固定有環形的凸臺，且凸臺的底面與滾珠接觸。

11、與現有技術相比，本實用新型的有益效果是：本實用新型通過對應位置的扇形槽底部的過濾網進行初次過濾，并下落通過過濾膜進行二次過濾，提高過濾效果；扇形槽底部由于固體雜質過出現堵塞等情況時，通過轉動軸帶動環形槽轉動，切換扇形槽的位置，以便繼續進行過濾處理，避免雜質堵塞影響后續過濾等；通過液壓伸縮桿使壓板下移，對扇形槽中的固體雜質進行壓濾，除去其中殘留的大部分水，以便后續清理；將蓋板、集水箱和排水箱拆卸，并將環形槽和過濾膜進行拆卸，以便進行清理。

技術特征：

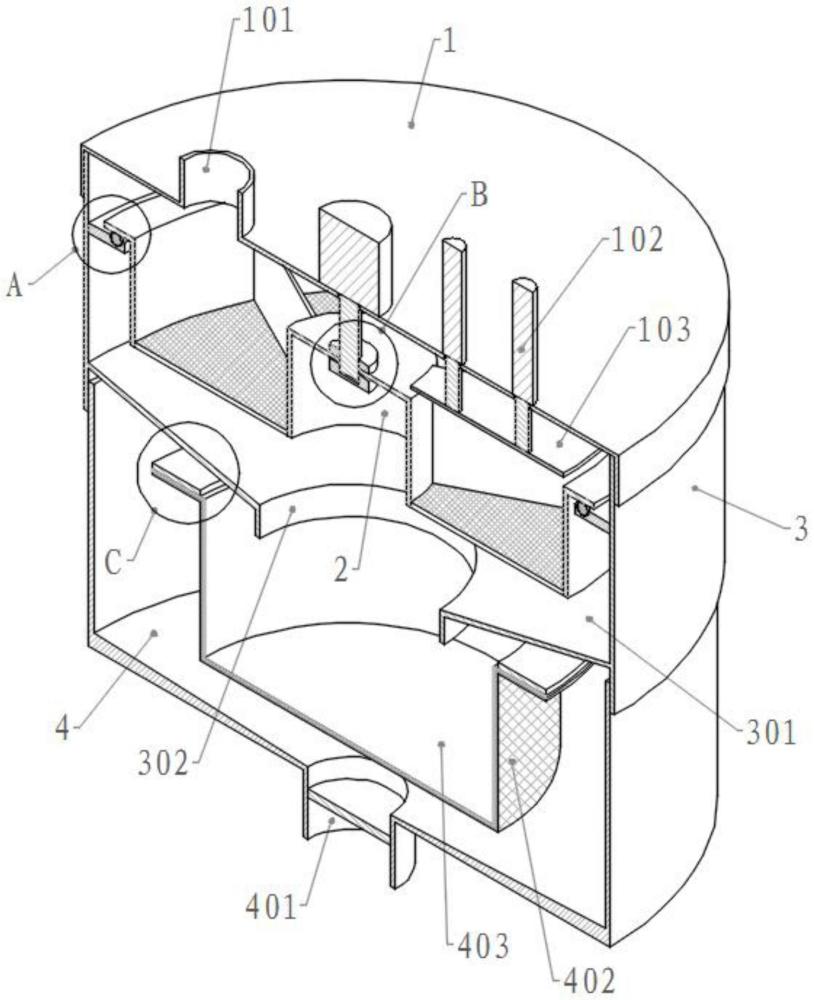

1.一種固液分離處理微濾機，包括由上至下依次固定的蓋板(1)、集水箱(3)和排水箱(4)，集水箱(3)的內腔下部固定有集水斗(301)，集水斗(301)的底部中間設有集水口(302)，其特征在于：

2.根據權利要求1所述的固液分離處理微濾機，其特征在于：所述轉動軸(104)的底端穿過轉動筒(2)的頂端中心處，且轉動軸(104)對應轉動筒(2)的上方位置固定有限位臺(105)，所述轉動軸(104)的下部側壁設有螺紋，且底部螺紋連接有螺紋塊(106)。

3.根據權利要求2所述的固液分離處理微濾機，其特征在于：所述螺紋塊(106)的頂端固定有橡膠墊，并通過橡膠墊與轉動筒(2)端面接觸。

4.根據權利要求1所述的固液分離處理微濾機，其特征在于：所述排水箱(4)的內腔上部設有環形臺(5)，環形臺(5)的外側通過均勻設置的多個固定桿(501)與排水箱(4)側壁固定連接，且內側轉動連接有轉動環板(504)，所述定位板(404)的外側邊與轉動環板(504)的底端固定連接，轉動環板(504)的外側固定有錐齒圈(503)，錐齒圈(503)嚙合有錐齒輪(502)，錐齒輪(502)連接有電機。

5.根據權利要求1所述的固液分離處理微濾機，其特征在于：所述定位板(404)的底部沿圓周方向均勻固定有多個豎直的螺紋軸(405)，螺紋軸(405)的底端穿過過濾膜(403)和支撐網筒(402)頂部的環形橫板，并螺紋連接有螺母。

6.根據權利要求1～5任一項所述的固液分離處理微濾機，其特征在于：所述集水箱(3)的內側壁上部固定有環形的支撐臺(303)，支撐臺(303)的頂部均布有滾珠(304)，所述環形槽(201)的頂部外側固定有環形的凸臺(204)，且凸臺(204)的底面與滾珠(304)接觸。

技術總結
本技術公開了污水處理技術領域的一種固液分離處理微濾機，包括蓋板、集水箱和排水箱，蓋板上通過轉動軸連接有轉動筒和環形槽，環形槽中通過多個隔板分隔為多個扇形槽，且底部設有過濾網，且蓋板一側設有壓板，排水箱中設有支撐網筒和過濾膜，本技術通過對應位置的扇形槽底部的過濾網進行初次過濾，并下落通過過濾膜進行二次過濾，提高過濾效果；扇形槽底部由于固體雜質過出現堵塞等情況時，通過轉動軸帶動環形槽轉動，切換扇形槽的位置，以便繼續進行過濾處理，避免雜質堵塞影響后續過濾等，并通過對應位置的壓板對扇形槽中的固體雜質進行壓濾；將蓋板、集水箱和排水箱拆卸，并將環形槽和過濾膜進行拆卸，以便進行清理。

技術研發人員：高帥,耿俊樂,吳彥軍,茹國敬,郜應帥
受保護的技術使用者：云南中泰嘉華環保科技有限責任公司
技術研發日：20240407
技術公布日：2025/4/28
