本技術涉及曝氣池，具體為一種曝氣池二氧化碳捕集裝置。

背景技術：

1、?曝氣池利用活性污泥法進行污水處理，池內提供一定污水停留時間，滿足好氧微生物所需要的氧量以及污水與活性污泥充分接觸的混合條件。?曝氣池主要由池體、曝氣系統和進出水口三個部分組成。池體一般用鋼筋混凝土筑成，平面形狀有長方形、方形和圓形等。

2、現有曝氣池在對污水進行處理時，無法對池水中的二氧化碳進行轉化捕捉，導致處理后的污水中二氧化碳濃度含量無法達到排放標準，基于現有的技術不足，本實用新型設計了一種曝氣池二氧化碳捕集裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種曝氣池二氧化碳捕集裝置，具備對曝氣池中的二氧化碳轉化捕集的優點。

2、本實用新型提供如下技術方案：一種曝氣池二氧化碳捕集裝置，包括安裝底板，所述安裝底板的頂部設置有曝氣池，所述曝氣池的底部設置有三個支板，三個所述支板與安裝底板為固定連接，所述曝氣池的內部設置有攪拌結構，所述安裝底板的頂部設置有加氣結構，所述安裝底板的頂部設置有第二泵機，所述曝氣池的內腔底部設置有十字管；所述加氣結構包括風機，所述風機的頂部設置有吹風管，所述風機的頂部設置有第一泵機，所述第一泵機的頂部設置有第一連接管；所述第二泵機的頂部設置有第三連接管。

3、作為本實用新型的一種優選技術方案，所述攪拌結構包括十字板，所述十字板的內部轉動安裝有轉管，所述轉管的外表面套接有第一直齒輪。

4、作為本實用新型的一種優選技術方案，所述轉管的內部轉動安裝有套管，所述套管的底部套接有第四連接管，所述第四連接管與十字管連通。

5、作為本實用新型的一種優選技術方案，所述轉管的外表面安裝有四個攪拌桿，四個所述攪拌桿的底部一端安裝有攪拌手。

6、作為本實用新型的一種優選技術方案，所述十字板的頂部安裝有固定桿，所述固定桿的內部安裝有電機，所述電機的輸出軸外表面安裝有第二齒輪。

7、作為本實用新型的一種優選技術方案，所述第一連接管與吹風管連通，所述吹風管的一端與套管為套接連接，所述第三連接管與十字管連通。

8、作為本實用新型的一種優選技術方案，所述安裝底板的頂部設置有過濾結構，所述過濾結構包括過濾箱，所述過濾箱的頂部安裝有四個第二連接管，四個所述第二連接管與曝氣池連通，所述過濾箱的外表面一側安裝有排水口。

9、與現有技術對比，本實用新型具備以下有益效果：

10、1、該一種曝氣池二氧化碳捕集裝置，通過加氣結構、第二泵機、十字管、攪拌結構，在對曝氣池中污水進行處理時，將第一泵機通過水管與堿液池連接，啟動風機和第一泵機后，風力與堿液通過吹風管與第四連接管最終從十字管的孔中噴出，此時通過啟動攪拌結構對曝氣池中的污水混合物進行攪拌，使污水中的二氧化碳與堿液混合產生碳酸鈉，靜置沉淀后，將第二泵機通過水管與氯化鈣溶液池連接，啟動第二泵機后氯化鈣液體通過第三連接管從十字管的孔中噴出，再次啟動攪拌結構，使污水中的碳酸鈉與氯化鈣溶液混合，形成碳酸鹽沉淀，靜置后碳酸鹽沉淀在曝氣池底部，此時通過污水中的二氧化碳濃度減少，可通過過濾箱過濾后從排水口排出，當水排凈后可對曝氣池進行清洗，由此達到了對曝氣池中的二氧化碳轉化捕集；

11、2、該一種曝氣池二氧化碳捕集裝置，通過攪拌結構，通過啟動電機，可使其輸出軸帶動第二齒輪轉動，由于第二齒輪外表面與第一直齒輪外表面相互嚙合，故可使第一直齒輪帶動轉管轉動，從而可帶動四個攪拌桿轉動，從而可使攪拌手對曝氣池中的污水混合物進行攪拌，使二氧化碳與反應物充分混合，提高了反應的效率。

技術特征：

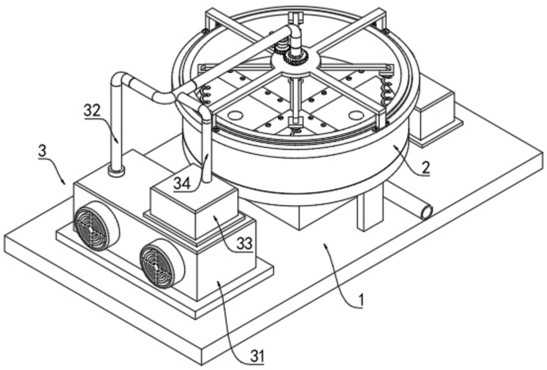

1.一種曝氣池二氧化碳捕集裝置，包括安裝底板（1），其特征在于：所述安裝底板（1）的頂部設置有曝氣池（2），所述曝氣池（2）的底部設置有三個支板（5），三個所述支板（5）與安裝底板（1）為固定連接，所述曝氣池（2）的內部設置有攪拌結構（8），所述安裝底板（1）的頂部設置有加氣結構（3），所述安裝底板（1）的頂部設置有第二泵機（6），所述曝氣池（2）的內腔底部設置有十字管（7）；

2.根據權利要求1所述的一種曝氣池二氧化碳捕集裝置，其特征在于：所述攪拌結構（8）包括十字板（81），所述十字板（81）的內部轉動安裝有轉管（82），所述轉管（82）的外表面套接有第一直齒輪（83）。

3.根據權利要求2所述的一種曝氣池二氧化碳捕集裝置，其特征在于：所述轉管（82）的內部轉動安裝有套管（84），所述套管（84）的底部套接有第四連接管（85），所述第四連接管（85）與十字管（7）連通。

4.根據權利要求2所述的一種曝氣池二氧化碳捕集裝置，其特征在于：所述轉管（82）的外表面安裝有四個攪拌桿（86），四個所述攪拌桿（86）的底部一端安裝有攪拌手（87）。

5.根據權利要求2所述的一種曝氣池二氧化碳捕集裝置，其特征在于：所述十字板（81）的頂部安裝有固定桿（88），所述固定桿（88）的內部安裝有電機（89），所述電機（89）的輸出軸外表面安裝有第二齒輪（810）。

6.根據權利要求1所述的一種曝氣池二氧化碳捕集裝置，其特征在于：所述第一連接管（34）與吹風管（32）連通，所述吹風管（32）的一端與套管（84）為套接連接，所述第三連接管（61）與十字管（7）連通。

7.根據權利要求1所述的一種曝氣池二氧化碳捕集裝置，其特征在于：所述安裝底板（1）的頂部設置有過濾結構（4），所述過濾結構（4）包括過濾箱（41），所述過濾箱（41）的頂部安裝有四個第二連接管（42），四個所述第二連接管（42）與曝氣池（2）連通，所述過濾箱（41）的外表面一側安裝有排水口（43）。

技術總結
本技術涉及曝氣池技術領域，尤其為一種曝氣池二氧化碳捕集裝置，包括安裝底板，所述安裝底板的頂部設置有曝氣池，所述曝氣池的底部設置有三個支板，三個所述支板與安裝底板為固定連接，所述曝氣池的內部設置有攪拌結構，所述安裝底板的頂部設置有加氣結構，將第一泵機通過水管與堿液池連接，啟動風機和第一泵機后，風力與堿液通過吹風管與第四連接管最終從十字管的孔中噴出，使污水中的二氧化碳與堿液混合產生碳酸鈉，靜置沉淀后，將第二泵機通過水管與氯化鈣溶液池連接，啟動第二泵機后氯化鈣液體通過第三連接管從十字管的孔中噴出，使污水中的碳酸鈉與氯化鈣溶液混合，形成碳酸鹽沉淀，此時通過污水中的二氧化碳濃度減少。

技術研發人員：劉云潔,劉華
受保護的技術使用者：山東城市建設職業學院
技術研發日：20240508
技術公布日：2025/4/28
