本技術涉及超聲波清洗領域，尤其涉及到一種超聲波清洗器具。

背景技術：

1、超聲波清洗機，具備高效節能式的清洗效果，利用將功率超聲頻源的聲能轉換成機械振動并通過清洗槽壁向槽子中的清洗液輻射超聲波，槽內液體中的微氣泡在聲波的作用下振動，當聲壓或聲強達到一定值時，氣泡迅速增長，然后突然閉合，在氣泡閉合的瞬間產生沖擊波使氣泡周圍產生1012-1013pa的壓力及局部調溫，這種超聲波空化所產生的巨大壓力能破壞不溶性污物而使他們分化于溶液中，蒸汽型空化對污垢的直接反復沖擊，從而達到較好的清洗效果。

2、在對器具進行超聲波清洗后，需要進行烘干，為了提高烘干效率，一般會先令器具通過風切步驟，即通過高速氣流將器具上殘留的清洗液吹下。但是對于刀具等小器件一般采用工裝一次裝載多個器件，從而使得器件之間存在互相阻擋的情況，從而使得風切效果不好。因此，我們有必要對這樣一種結構進行改善，以克服上述缺陷。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供了一種超聲波清洗器具，本實用新型是通過以下技術方案實現的：

2、一種超聲波清洗器具，包括工作臺和夾持組件，所述夾持組件與所述工作臺滑動連接，所述工作臺上依次設置有超聲波清洗池、洗濾池、風切工位和烘干工位，所述夾持組件包括滑動塊、連接桿、轉動塊和夾持爪，所述滑動塊與所述工作臺滑動連接，所述連接桿與所述滑動塊轉動連接，所述轉動塊轉動設置在所述連接桿上，所述夾持爪滑動設置在所述轉動塊上，所述風切工位上設置有轉動板和若干高壓氣嘴，所述轉動板轉動設置在所述風切工位的側壁上，所述高壓氣嘴設置在所述轉動板上。

3、上述技術方案中：所述工作臺用于設置其余結構；夾持組件用于夾持裝載了需要超聲波清洗的器件的工裝；超聲波清洗池用于清洗；洗濾池用于漂洗；風切工位用于除去器件上多余的水分；烘干工位用于烘干；所述滑動塊用于實現夾持爪的橫向位移，從而使得夾持爪能夠到達各個工位的上方；連接桿用于連接夾持爪和滑動塊，并使得夾持爪可以轉動至各個工位中；轉動塊與連接桿轉動連接，使得夾持爪夾持的工裝可調整姿態，向兩側傾倒；轉動板用于調整高壓氣嘴的姿態；高壓氣嘴用于吹出高壓氣體，從而將器件上殘留的液體吹離。

4、本實用新型的進一步設置為：所述轉動板上還設置有氣體通道，所述氣體通道包括一個進口和若干出口，所述高壓氣嘴與所述出口連通。

5、上述技術方案中：氣體通道用于供高壓氣體流過，并使得其大致均勻地分配至每個高壓氣嘴處。

6、本實用新型的進一步設置為：所述超聲波清洗池內設置有超聲波發生器和清洗液。

7、上述技術方案中：超聲波發生器用于產生超聲波；清洗液用于浸沒需要清洗的器件，以便于空泡效應的產生。

8、本實用新型的進一步設置為：所述洗濾池內設置有清水。

9、上述技術方案中：清水用于漂洗。

10、本實用新型的進一步設置為：所述轉動板的轉動軸為水平。

11、本實用新型的進一步設置為：所述風切工位的底面上設置有導流斜面和回收口，所述工作臺內設置有回收水箱，所述回收水箱的位置與回收口的位置相對應。

12、上述技術方案中：導流斜面用于引導被高壓氣嘴吹下來的殘液，使其到達回收口的位置；回收口用于將殘液引導至回收水箱中。

13、本實用新型公開了一種超聲波清洗器具，與現有技術相比：

14、1.本實用新型通過轉動設置的轉動塊以及轉動設置的轉動板，使得夾持爪可隨轉動塊轉動，并能夠調整高壓氣嘴的姿態，從而能夠避免工裝上的器件之間的互相阻擋；2.本實用新型還通過設置導流斜面和回收口，從而回收殘液，避免高壓氣嘴吹到風切工位底部的殘液，而使得殘液四處飛濺。

技術特征：

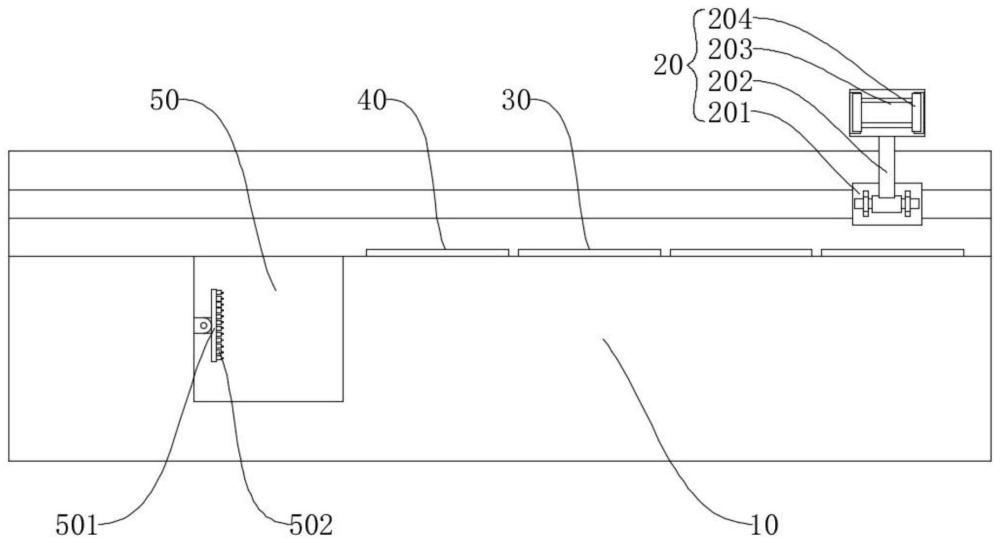

1.一種超聲波清洗器具，其特征在于：包括工作臺(10)和夾持組件(20)，所述夾持組件(20)與所述工作臺(10)滑動連接，所述工作臺(10)上依次設置有超聲波清洗池(30)、洗濾池(40)、風切工位(50)和烘干工位(60)，所述夾持組件(20)包括滑動塊(201)、連接桿(202)、轉動塊(203)和夾持爪(204)，所述滑動塊(201)與所述工作臺(10)滑動連接，所述連接桿(202)與所述滑動塊(201)轉動連接，所述轉動塊(203)轉動設置在所述連接桿(202)上，所述夾持爪(204)滑動設置在所述轉動塊(203)上，所述風切工位(50)上設置有轉動板(501)和若干高壓氣嘴(502)，所述轉動板(501)轉動設置在所述風切工位(50)的側壁上，所述高壓氣嘴(502)設置在所述轉動板(501)上。

2.根據權利要求1所述的一種超聲波清洗器具，其特征在于：所述轉動板(501)上還設置有氣體通道，所述氣體通道包括一個進口和若干出口，所述高壓氣嘴(502)與所述出口連通。

3.根據權利要求2所述的一種超聲波清洗器具，其特征在于：所述超聲波清洗池(30)內設置有超聲波發生器和清洗液。

4.根據權利要求3所述的一種超聲波清洗器具，其特征在于：所述洗濾池(40)內設置有清水。

5.根據權利要求4所述的一種超聲波清洗器具，其特征在于：所述轉動板(501)的轉動軸為水平。

6.根據權利要求5所述的一種超聲波清洗器具，其特征在于：所述風切工位(50)的底面上設置有導流斜面(503)和回收口(504)，所述工作臺(10)內設置有回收水箱，所述回收水箱的位置與回收口(504)的位置相對應。

技術總結
本技術涉及超聲波清洗領域，尤其涉及到一種超聲波清洗器具，包括工作臺和夾持組件，夾持組件與工作臺滑動連接，工作臺上依次設置有超聲波清洗池、洗濾池、風切工位和烘干工位，夾持組件包括滑動塊、連接桿、轉動塊和夾持爪，滑動塊與工作臺滑動連接，連接桿與滑動塊轉動連接，轉動塊轉動設置在連接桿上，夾持爪滑動設置在轉動塊上，風切工位上設置有轉動板和若干高壓氣嘴，轉動板轉動設置在風切工位的側壁上，高壓氣嘴設置在轉動板上。本技術通過轉動設置的轉動塊以及轉動設置的轉動板，使得加持爪子可轉動，并能夠調整高壓氣嘴的姿態，從而能夠避免工裝上的器件之間的互相阻擋。

技術研發人員：肖忠鵬
受保護的技術使用者：斯銳德精密刀具（浙江）有限公司
技術研發日：20240508
技術公布日：2025/4/28
