本技術涉及軸承加工，具體是指一種軸承防銹油振蕩浸泡機。

背景技術：

1、軸承的套圈在經過機械加工后，表面會粘有金屬屑，在進入下一步加工前，軸承的套圈需要進行清洗，對于微型軸承，人工無法進行清洗，只能通過清洗設備對軸承套圈進行清洗。

技術實現思路

1、本實用新型要解決的技術問題是針對上述現有技術的不足，而提供一種軸承防銹油振蕩浸泡機。

2、為解決上述技術問題，本實用新型采用的技術方案是：

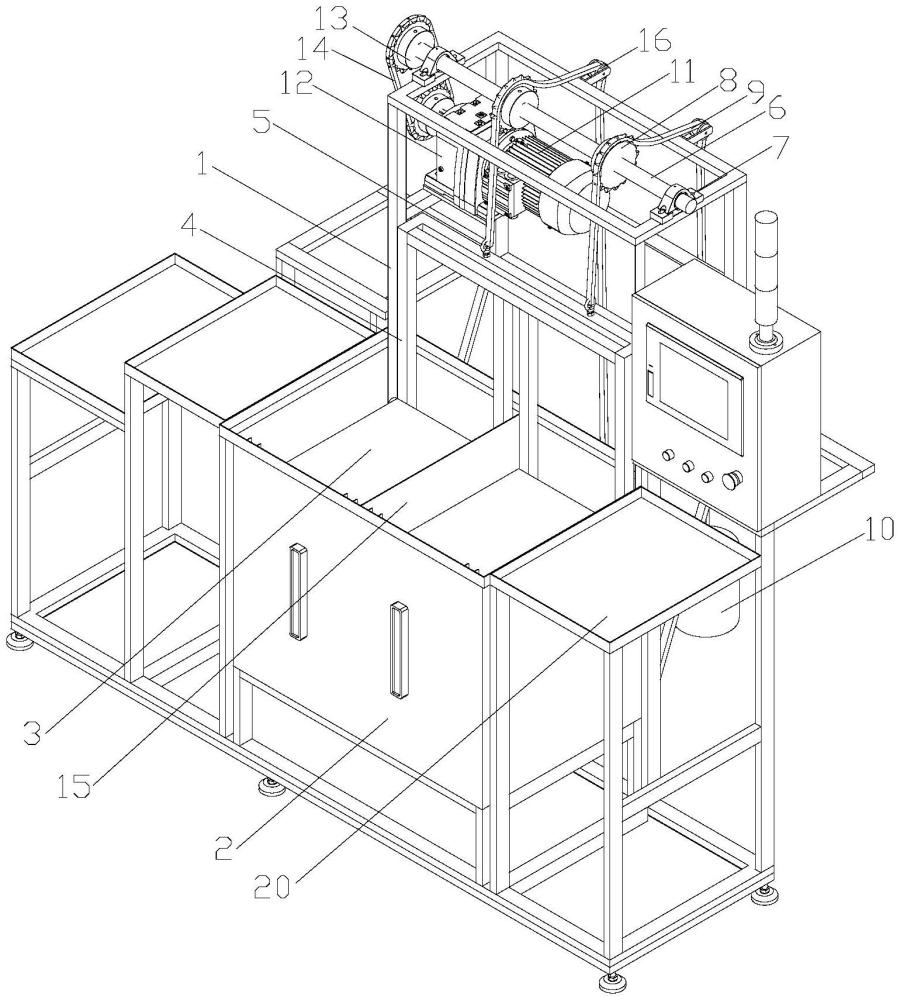

3、一種軸承防銹油振蕩浸泡機，包括機架，機架上安裝有清洗箱，清洗箱內設置有托板，托板的一側連接有搖架，搖架上端連接有拉環，所述機架上方設置有工作軸，工作軸上設置有鏈輪，鏈輪上繞有鏈條，鏈條的一端與搖架上的拉環連接，鏈條的另一端連接有配重塊，所述機架上設置有電機和減速箱，電機與減速箱相互連接，減速箱的輸出端通過傳動鏈輪、傳動鏈條與工作軸的一端連接。

4、進一步的，所述機架上安裝有軸承座，軸承座內設置有軸承，工作軸兩端與軸承連接。

5、進一步的，所述搖架處在鏈輪的下方，所述機架上一側安裝有導輪，鏈條穿過導輪，配重塊處在導輪下方。

6、進一步的，所述托板與清洗箱周邊保持間隙。

7、進一步的，所述托板周邊通過滾輪與清洗箱連接。

8、進一步的，所述清洗箱底部設置有支撐座，支撐座上放置有過濾網。

9、進一步的，所述機架兩側設置有支撐平臺。

10、與現有技術相比，本實用新型的一種軸承防銹油振蕩浸泡機，軸承在清洗箱內進行浸泡的過程中，通過電機、減速箱的驅動，使得托板上下運動對托板上軸承套圈產生振蕩，使軸承套圈上的金屬屑更加容易脫落。

技術特征：

1.一種軸承防銹油振蕩浸泡機，其特征在于：包括機架，機架上安裝有清洗箱，清洗箱內設置有托板，托板的一側連接有搖架，搖架上端連接有拉環，所述機架上方設置有工作軸，工作軸上設置有鏈輪，鏈輪上繞有鏈條，鏈條的一端與搖架上的拉環連接，鏈條的另一端連接有配重塊，所述機架上設置有電機和減速箱，電機與減速箱相互連接，減速箱的輸出端通過傳動鏈輪、傳動鏈條與工作軸的一端連接。

2.根據權利要求1所述的一種軸承防銹油振蕩浸泡機，其特征在于：所述機架上安裝有軸承座，軸承座內設置有軸承，工作軸兩端與軸承連接。

3.根據權利要求1所述的一種軸承防銹油振蕩浸泡機，其特征在于：所述搖架處在鏈輪的下方，所述機架上一側安裝有導輪，鏈條穿過導輪，配重塊處在導輪下方。

4.根據權利要求1所述的一種軸承防銹油振蕩浸泡機，其特征在于：所述托板與清洗箱周邊保持間隙。

5.根據權利要求1所述的一種軸承防銹油振蕩浸泡機，其特征在于：所述托板周邊通過滾輪與清洗箱連接。

6.根據權利要求1所述的一種軸承防銹油振蕩浸泡機，其特征在于：所述清洗箱底部設置有支撐座，支撐座上放置有過濾網。

7.根據權利要求1所述的一種軸承防銹油振蕩浸泡機，其特征在于：所述機架兩側設置有支撐平臺。

技術總結
一種軸承防銹油振蕩浸泡機，包括機架，機架上安裝有清洗箱，清洗箱內設置有托板，托板的一側連接有搖架，搖架上端連接有拉環，所述機架上方設置有工作軸，工作軸上設置有鏈輪，鏈輪上繞有鏈條，鏈條的一端與搖架上的拉環連接，鏈條的另一端連接有配重塊，所述機架上設置有電機和減速箱，電機與減速箱相互連接，減速箱的輸出端通過傳動鏈輪、傳動鏈條與工作軸的一端連接。與現有技術相比，本技術的一種軸承防銹油振蕩浸泡機，軸承在清洗箱內進行浸泡的過程中，通過電機、減速箱的驅動，使得托板上下運動對托板上軸承套圈產生振蕩，使軸承套圈上的金屬屑更加容易脫落。

技術研發人員：蔣春榮,徐俊
受保護的技術使用者：江蘇昆軸精密機電有限公司
技術研發日：20240614
技術公布日：2025/4/28
