本技術涉及垃圾壓縮箱領域，具體為一種料斗式垃圾壓縮箱用清理設備。

背景技術：

1、城市中每天產生大量垃圾，為提高垃圾處理效率，通常城市垃圾運輸到指定垃圾處理場，使用料斗式垃圾壓縮箱進行壓縮，在料斗式垃圾壓縮箱長時間使用過程中，料斗式垃圾壓縮箱箱壁會黏附有垃圾，因此需要一種料斗式垃圾壓縮箱用清理設備。

2、現有的技術公開號為cn214932905u的專利文獻中提供一種垃圾箱清理裝置，包括垃圾箱本體，垃圾箱本體的底部固定安裝有底座，底座的一側表面開設有滑槽，滑槽的內部滑動卡接有支撐滑桿，支撐滑桿的上表面一側固定安裝有一側表面與垃圾箱本體的外表面形狀相匹配的固定板，固定板的一側表面開設有凹槽，凹槽的內壁設置有移動機構。本申請具有通過設置移動機構，包括把手、螺紋桿、螺紋套、伸縮桿、第一固定桿、伸縮彈簧、毛刷、圓槽、滑柱和第二固定桿，旋轉把手帶動螺紋桿進行轉動，螺紋桿的轉動帶動螺紋套在其表面上下移動，螺紋套的移動帶動伸縮桿移動，伸縮桿的移動帶動第一固定桿移動，第一固定桿的移動帶動毛刷進行移動，從而達到清理垃圾箱本體的效果，但是cn214932905u技術在進行操作時，不便于對粘接垃圾的箱壁進行貼合清理，不便于根據垃圾壓縮箱尺寸進行調節，不便于對裝置零件進行快速拆卸更換的問題，為此急需一種料斗式垃圾壓縮箱用清理設備。

技術實現思路

1、基于此，本實用新型的目的是提供一種料斗式垃圾壓縮箱用清理設備，以解決現有的料斗式垃圾壓縮箱用清理設備在使用的時候，不便于對粘接垃圾的箱壁進行貼合清理，不便于根據垃圾壓縮箱尺寸進行調節，不便于對裝置零件進行快速拆卸更換的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種料斗式垃圾壓縮箱用清理設備，包括清理桿，所述清理桿的外壁均貼合有防滑套，所述清理桿的外壁固定連接有連接架，所述連接架的外壁安裝有第一抵觸架，所述第一抵觸架的一側焊接有彈簧，所述彈簧的一端焊接有第二抵觸架。

3、所述第二抵觸架的內壁均安裝有卡栓。

4、所述卡栓的外壁安裝有刮板，所述第二抵觸架的內壁安裝有連接套。

5、優選地，所述清理桿的外壁與防滑套的內壁緊密貼合，且清理桿的外壁直徑小于防滑套的內壁直徑。

6、優選地，所述清理桿與連接架螺紋連接，且清理桿的外壁為螺紋狀設置。

7、優選地，所述連接架與第一抵觸架活動連接，且第一抵觸架為“t”形結構設置。

8、優選地，所述第二抵觸架與連接架活動連接，且第二抵觸架為“t”形結構設置。

9、優選地，所述第二抵觸架與卡栓卡合連接，且卡栓以第二抵觸架的中軸線對稱設置。

10、優選地，所述第二抵觸架與刮板卡合連接，且刮板的內壁為開孔式設計。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置彈簧對第二抵觸架起到連接作用，在使用裝置時，第一抵觸架與第二抵觸架的設置通過彈簧進行抵觸，便于對粘接垃圾的箱壁進行貼合清理，增加了裝置的使用性；

13、2、本實用新型通過設置卡栓對第二抵觸架起到卡合固定作用，在使用裝置時，卡栓的設置便于對刮板零件進行快速拆卸更換，增加了裝置的使用性；

14、3、本實用新型通過設置第二抵觸架對刮板起到卡合固定作用，在使用裝置時，第二抵觸架與刮板的設置便于根據垃圾壓縮箱尺寸進行調節，便于最大面積進行清理。

技術特征：

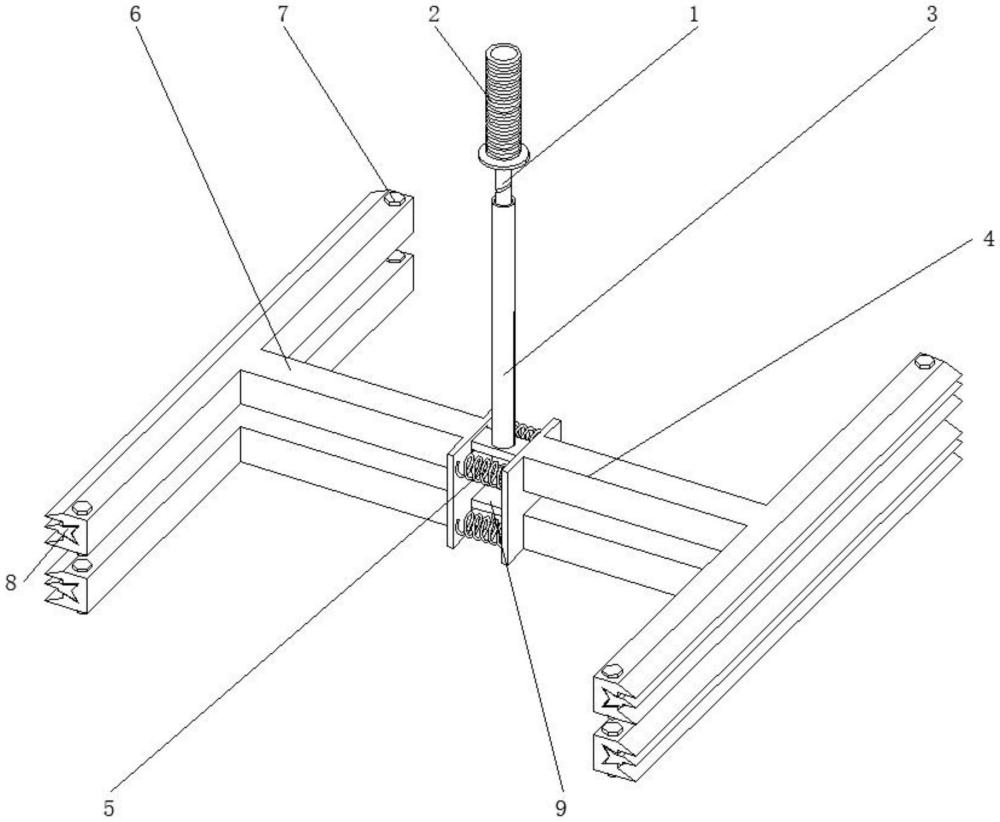

1.一種料斗式垃圾壓縮箱用清理設備，包括清理桿(1)，其特征在于：所述清理桿(1)的外壁均貼合有防滑套(2)，所述清理桿(1)的外壁固定連接有連接架(3)，所述連接架(3)的外壁安裝有第一抵觸架(4)，所述第一抵觸架(4)的一側焊接有彈簧(5)，所述彈簧(5)的一端焊接有第二抵觸架(6)；

2.根據權利要求1所述的一種料斗式垃圾壓縮箱用清理設備，其特征在于：所述清理桿(1)的外壁與防滑套(2)的內壁緊密貼合，且清理桿(1)的外壁直徑小于防滑套(2)的內壁直徑。

3.根據權利要求1所述的一種料斗式垃圾壓縮箱用清理設備，其特征在于：所述清理桿(1)與連接架(3)螺紋連接，且清理桿(1)的外壁為螺紋狀設置。

4.根據權利要求1所述的一種料斗式垃圾壓縮箱用清理設備，其特征在于：所述連接架(3)與第一抵觸架(4)活動連接，且第一抵觸架(4)為“t”形結構設置。

5.根據權利要求1所述的一種料斗式垃圾壓縮箱用清理設備，其特征在于：所述第二抵觸架(6)與連接架(3)活動連接，且第二抵觸架(6)為“t”形結構設置。

6.根據權利要求1所述的一種料斗式垃圾壓縮箱用清理設備，其特征在于：所述第二抵觸架(6)與卡栓(7)卡合連接，且卡栓(7)以第二抵觸架(6)的中軸線對稱設置。

7.根據權利要求1所述的一種料斗式垃圾壓縮箱用清理設備，其特征在于：所述第二抵觸架(6)與刮板(8)卡合連接，且刮板(8)的內壁為開孔式設計。

技術總結
本技術公開了一種料斗式垃圾壓縮箱用清理設備，涉及垃圾壓縮箱領域，包括清理桿，所述清理桿的外壁均貼合有防滑套，所述清理桿的外壁固定連接有連接架。本技術通過設置彈簧對第二抵觸架起到連接作用，在使用裝置時，第一抵觸架與第二抵觸架的設置通過彈簧進行抵觸，便于對粘接垃圾的箱壁進行貼合清理，增加了裝置的使用性，通過設置卡栓對第二抵觸架起到卡合固定作用，在使用裝置時，卡栓的設置便于對刮板零件進行快速拆卸更換，增加了裝置的使用性，通過設置第二抵觸架對刮板起到卡合固定作用，在使用裝置時，第二抵觸架與刮板的設置便于根據垃圾壓縮箱尺寸進行調節，便于最大面積進行清理。

技術研發人員：姚永超,張群
受保護的技術使用者：揚州福達蘭特環保機械有限公司
技術研發日：20240620
技術公布日：2025/4/28
