本發明涉及廢水處理，具體為一種火電廠廢水處理裝置。

背景技術：

1、隨著全球能源需求的增加，火力發電廠成為許多國家主要的能源供應方式之一。然而，火力發電過程中產生的廢水對環境和人類健康造成嚴重影響。因此，火電廠廢水處理技術成為解決這一問題的關鍵，通過在廢水中添加沉淀劑以及絮凝劑，對廢水進行分離沉淀后，分別對沉淀物與廢水進行分批處理。

2、如公告號為cn116813054b的一種火電廠廢水處理裝置，包括儲液機構，包括攪拌桶、固定連接在所述攪拌桶底端的排污管，以及固定連接在所述攪拌桶外側的進液管，所述攪拌桶的外側設置有進料部件，所述攪拌桶的內部設置有開合部件，所述攪拌桶的外側適配安裝有支撐部件；設備在進行添加化學藥劑時，不僅可以對兩種化學藥劑進行分段式的下料，進行控量的同時，還可以均勻將化學藥劑加入廢水中，保證兩組化學藥劑加入廢水中的均勻性，配合錯位以及往復滑動的兩組混合桿對廢水以及化學藥劑進行充分攪拌，進一步的提高廢水與化學藥劑的混合效果，而通過往復滑動的活塞，則可以更進一步的提高化學藥劑通過噴灑管噴灑的均勻性。

3、傳統的廢水處理裝置在使用時，先將廢水投放好，再一次性的注入全部的藥劑，投料不規律，藥劑與廢水作用不徹底，不僅容易導致部分廢水無法作用，還會導致藥劑的浪費，且藥劑投放的位置固定，藥劑無法分布在處理裝置內部的各個區域，也是藥劑無法全部作用的原因之一，影響工作效率。

4、所以我們提出了一種火電廠廢水處理裝置，以便于解決上述提出的問題。

技術實現思路

1、本發明的目的在于提供一種火電廠廢水處理裝置，以解決上述背景技術提出傳統的廢水處理裝置在使用時，先將廢水投放好，再一次性的注入全部的藥劑，投料不規律，藥劑與廢水作用不徹底，不僅容易導致部分廢水無法作用，還會導致藥劑的浪費的問題。

2、為實現上述目的，本發明提供如下技術方案：一種火電廠廢水處理裝置，包括處理機構和安裝在所述處理機構上端的上料機構，所述處理機構包括廢水處理筒；

3、所述上料機構包括設置在所述廢水處理筒上端的上筒體，所述上筒體的下端固定安裝有防護板，所述防護板設置在所述廢水處理筒的外周，所述上筒體的內部固定安裝有隔板，所述上筒體的上端開設有兩個進料口，兩個所述進料口分別設置在隔板的兩側；

4、所述處理機構的內部設置有支撐機構，所述支撐機構包括搭接安裝在所述上筒體上端的第一卡接板；

5、所述處理機構的內部設置有進料機構，所述進料機構包括兩個分別設置在所述第一卡接板上下兩側的連接環體，所述連接環體與所述第一卡接板轉動連接，所述連接環體之間共同固定安裝有安裝環體，所述安裝環體的中部固定安裝有與所述進料口相連通的第一進料筒，所述第一進料筒的下端通過第一波紋管連通安裝有第二進料筒，所述第二進料筒的外周開設有排料口。

6、優選的，所述廢水處理筒外周下端固定安裝有支撐腿，所述廢水處理筒的下端開設有排污口，所述廢水處理筒內部的下端設置有限位板，所述限位板上開設有多個等距分布的過濾口，所述過濾口在所述限位板上的坡度最低。

7、優選的，所述限位板中部的上端固定安裝有支撐桿，所述支撐桿的上端固定安裝有第二卡接板，所述第二卡接板與所述第一卡接板設置在同一水平線上，所述第二卡接板的上端固定安裝有支撐柱，所述上筒體設置在所述支撐柱的上端。

8、優選的，所述上筒體的下端固定安裝有電機，所述電機的輸出端安裝有齒輪。

9、優選的，所述支撐機構還包括固定安裝在所述第一卡接板下端的限位環，所述限位環與所述廢水處理筒內壁相適配，所述第一卡接板的中部設置有安裝孔，兩個所述連接環體卡接在所述第一卡接板、所述第二卡接板上，所述第一卡接板的下端轉動安裝有混合桿，所述混合桿的外周固定安裝有混合翅片。

10、優選的，所述連接環體的內壁上固定安裝有外齒圈，所述外齒圈與所述齒輪相嚙合，所述第一進料筒的上端連通安裝有第二波紋管，所述第二波紋管轉動安裝在所述上筒體的底部，所述連接環體的上端固定安裝有第一彈性件，所述第一彈性件設置在所述第二波紋管的外周。

11、優選的，所述處理機構的內部設置有限位機構，所述限位機構包括設置在所述廢水處理筒內壁上的波浪環體，所述波浪環體上開設有滑槽，所述滑槽中滑動安裝有滑動塊，所述滑動塊的一端固定安裝有連接桿，所述連接桿的一端固定安裝有轉動環體，所述轉動環體與所述第二進料筒轉動連接。

12、優選的，所述波浪環體的下端固定安裝有支撐塊，所述支撐塊的下端固定安裝有懸浮環體。

13、優選的，所述處理機構的內部設置有擠壓機構，所述擠壓機構包括滑動安裝在所述第二進料筒內部的滑動桿，所述滑動桿的下端固定安裝有刮板。

14、優選的，所述刮板的圓心與所述過濾口的圓心同軸設置，所述刮板和所述第二進料筒之間共同安裝有第二彈性件，所述第二彈性件設置在所述滑動桿的外周。

15、與現有技術相比，本發明的有益效果是：

16、1、上筒體被隔板分成兩個區域，用于分別存放廢水和藥劑，待第一進料筒轉動至與排料口相連通時，相對應的區域的物料即可自動掉落至廢水處理筒中，通過第一進料筒和排料口之間的配合，廢水和藥劑均可同時等量下料，第一進料筒每轉動一次，廢水和藥劑就會投料一次，廢水量慢慢增加，便于將藥劑投放到裝置內部各個區域，混合效率較高，該裝置結構簡單，使用便捷，集下料、配料、處理為一體，極大程度上提高了工作效率。

17、2、廢水經過藥劑的混合和沉淀后，污泥通過過濾口掉落至限位板的下端，廢水也會因污泥的沉淀通過過濾口往上排擠，廢水在與藥劑混合的過程中，也較難影響到限位板底部污泥，保證了分離后的污泥具有一定的穩定性，連接環體轉動的過程中還與混合桿接觸，即可帶動混合桿和混合翅片轉動，進一步地增加了廢水和藥劑的混合效果，進一步的提高了混合效率。

18、3、電機開啟后，齒輪、外齒圈、連接環體即可轉動，為本裝置提供了驅動力，該裝置僅設置有一個驅動力，其只有在廢水處理筒和上筒體封閉的情況下才能觸發，具有一定的安全性，當上筒體放置在支撐柱上端時，上筒體的底部往下壓縮第二波紋管和第一彈性件，保證了第二波紋管和上筒體之間的緊密性，減少了廢水從連接處泄漏，進一步增加了下料的安全性。

19、4、第二進料筒在轉動的過程中，滑動塊沿著波浪環體的滑槽滑動，在兩者的配合下，排料口每次排料的位置和高低均不相同，尤其是藥劑的排料，不僅是浮于水面，還可以往廢水內部排，進一步地增加了藥劑與廢水的混合率，隨著藥劑的下沉，極大程度上保證了藥劑與廢水的完全作用，工作效率大大提高，防止了藥劑在一處投放而導致與廢水作用不徹底。

20、5、隨著第二進料筒的轉動，刮板沿著過濾口轉動，便于將懸浮在限位板底部的沉淀物排擠到過濾口中，便于起到刮料的作用，在第二彈性件的作用下，刮板始終擠壓在限位板上，即可一直對沉淀物進行刮料，疏通過濾口，使用效果好。

技術特征：

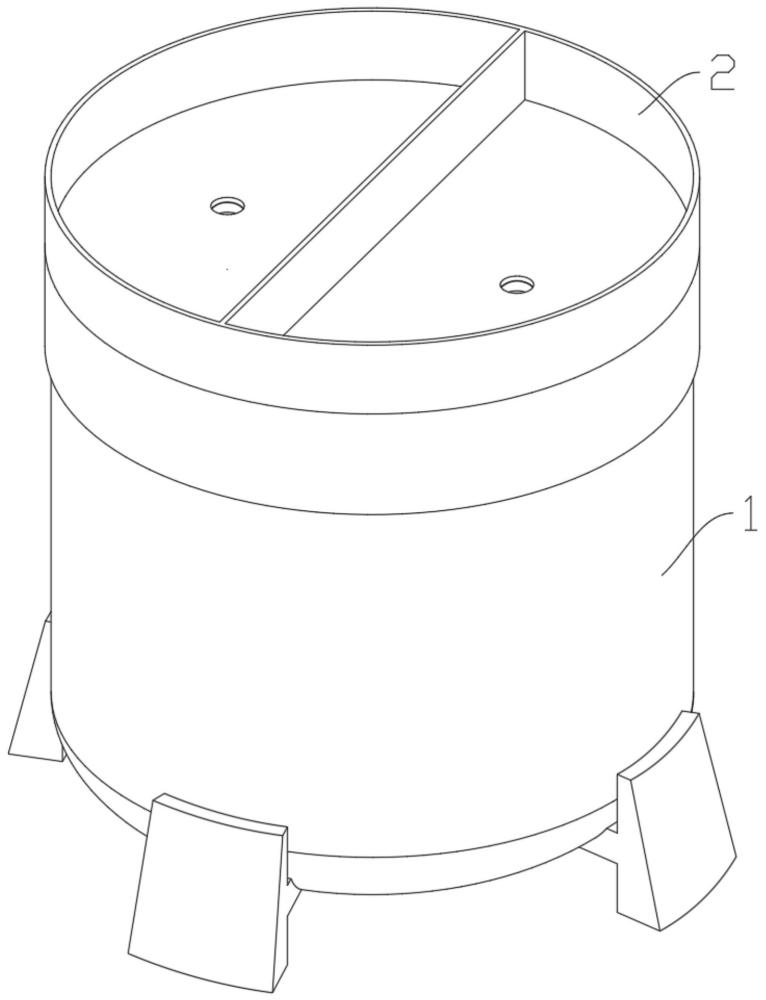

1.一種火電廠廢水處理裝置，包括處理機構（1）和安裝在所述處理機構（1）上端的上料機構（2），其特征在于：所述處理機構（1）包括廢水處理筒（11）；

2.根據權利要求1所述的一種火電廠廢水處理裝置，其特征在于：所述廢水處理筒（11）外周下端固定安裝有支撐腿（12），所述廢水處理筒（11）的下端開設有排污口（13），所述廢水處理筒（11）內部的下端設置有限位板（14），所述限位板（14）上開設有多個等距分布的過濾口（15），所述過濾口（15）在所述限位板（14）上的坡度最低。

3.根據權利要求2所述的一種火電廠廢水處理裝置，其特征在于：所述限位板（14）中部的上端固定安裝有支撐桿（16），所述支撐桿（16）的上端固定安裝有第二卡接板（17），所述第二卡接板（17）與所述第一卡接板（31）設置在同一水平線上，所述第二卡接板（17）的上端固定安裝有支撐柱（18），所述上筒體（21）設置在所述支撐柱（18）的上端。

4.根據權利要求1所述的一種火電廠廢水處理裝置，其特征在于：所述上筒體（21）的下端固定安裝有電機（25），所述電機（25）的輸出端安裝有齒輪（26）。

5.根據權利要求3所述的一種火電廠廢水處理裝置，其特征在于：所述支撐機構（3）還包括固定安裝在所述第一卡接板（31）下端的限位環（32），所述限位環（32）與所述廢水處理筒（11）內壁相適配，所述第一卡接板（31）的中部設置有安裝孔（33），兩個所述連接環體（41）卡接在所述第一卡接板（31）、所述第二卡接板（17）上，所述第一卡接板（31）的下端轉動安裝有混合桿（34），所述混合桿（34）的外周固定安裝有混合翅片（35）。

6.根據權利要求4所述的一種火電廠廢水處理裝置，其特征在于：所述連接環體（41）的內壁上固定安裝有外齒圈（44），所述外齒圈（44）與所述齒輪（26）相嚙合，所述第一進料筒（43）的上端連通安裝有第二波紋管（48），所述第二波紋管（48）轉動安裝在所述上筒體（21）的底部，所述連接環體（41）的上端固定安裝有第一彈性件（49），所述第一彈性件（49）設置在所述第二波紋管（48）的外周。

7.根據權利要求1所述的一種火電廠廢水處理裝置，其特征在于：所述處理機構（1）的內部設置有限位機構（5），所述限位機構（5）包括設置在所述廢水處理筒（11）內壁上的波浪環體（51），所述波浪環體（51）上開設有滑槽（52），所述滑槽（52）中滑動安裝有滑動塊（53），所述滑動塊（53）的一端固定安裝有連接桿（54），所述連接桿（54）的一端固定安裝有轉動環體（55），所述轉動環體（55）與所述第二進料筒（46）轉動連接。

8.根據權利要求7所述的一種火電廠廢水處理裝置，其特征在于：所述波浪環體（51）的下端固定安裝有支撐塊（56），所述支撐塊（56）的下端固定安裝有懸浮環體（57）。

9.根據權利要求2所述的一種火電廠廢水處理裝置，其特征在于：所述處理機構（1）的內部設置有擠壓機構（6），所述擠壓機構（6）包括滑動安裝在所述第二進料筒（46）內部的滑動桿（61），所述滑動桿（61）的下端固定安裝有刮板（62）。

10.根據權利要求9所述的一種火電廠廢水處理裝置，其特征在于：所述刮板（62）的圓心與所述過濾口（15）的圓心同軸設置，所述刮板（62）和所述第二進料筒（46）之間共同安裝有第二彈性件（63），所述第二彈性件（63）設置在所述滑動桿（61）的外周。

技術總結
本發明涉及廢水處理技術領域，且公開了一種火電廠廢水處理裝置，包括處理機構和安裝在所述處理機構上端的上料機構，所述處理機構包括廢水處理筒，所述上料機構包括設置在所述廢水處理筒上端的上筒體，所述上筒體的下端固定安裝有防護板，所述防護板設置在所述廢水處理筒的外周，所述上筒體的內部固定安裝有隔板，所述上筒體的上端開設有兩個進料口，兩個所述進料口分別設置在隔板的兩側，通過第一進料筒和排料口之間的配合，廢水和藥劑均可同時等量下料，第一進料筒每轉動一次，廢水和藥劑就會投料一次，廢水量慢慢增加，便于將藥劑投放到裝置內部各個區域，混合效率較高，該裝置集下料、配料、處理為一體，極大程度上提高了工作效率。

技術研發人員：肖光皓,賈悅,丁勇,王憲玉,于世淳,任效成
受保護的技術使用者：遼寧華電鐵嶺發電有限公司
技術研發日：
技術公布日：2025/4/28
