本技術涉及廢水過濾器，具體為一種帶有金屬處理功能的廢水過濾器。

背景技術：

1、廢水過濾器是一種專門用于處理廢水的設備，其主要目標是去除水中的雜質、固體顆粒、污染物等，以達到廢水排放標準或再利用的要求，廢水過濾器的選擇和設計通常取決于廢水的性質、含有的污染物類型以及處理的最終目的。于廢水過濾器使用過程中，為避免廢水內金屬雜質對人體和環境造成危害，于是于廢水處理過程中需要對金屬雜質進行處理。

2、而廢水于金屬處理過程中，可通過物理或化學方式對廢水內部的金屬雜質進行提取，從而便于對廢水進行過濾處理，而現有廢水于金屬處理過程中，通過單一工序無法有效保證廢水內金屬的去除效果，從而導致廢水過濾效率較低。為此，提出一種帶有金屬處理功能的廢水過濾器以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種帶有金屬處理功能的廢水過濾器，以解決上述背景技術中提出的現有的廢水于金屬處理過程中，通過單一工序無法有效保證廢水內金屬的去除效果，從而導致廢水過濾效率較低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有金屬處理功能的廢水過濾器，包括蓄水箱，所述蓄水箱于兩側內壁分別設有固定架，且固定架于相對面分別開設有滑槽，所述滑槽內穿插有滑塊，且滑塊之間設有濾網，所述固定架靠上端分別穿插有卡合桿，且卡合桿于外端設有拉板，所述拉板于一面設有彈簧，且彈簧的另一端連接固定架的外壁，所述濾網的上端面于前、后方分別設有l(wèi)形固定桿；

3、所述蓄水箱于一側外壁設有支撐板，且支撐板上設有抽水泵，所述抽水泵上設有抽水管，且抽水管的另一端設有抽水口，所述濾網于上端面分別設有兩組固定板，且抽水口位于固定板之間，所述抽水口于兩側外壁分別設有彈性限位塊，且固定板上對應開設有限位孔，所述彈性限位塊穿插于限位孔內；

4、所述蓄水箱于一側設有過濾管，且過濾管于內部設有活性炭板，所述抽水泵上設有連接管，且連接管的另一端連接進水管，且進水管穿插于活性炭板之間，所述過濾管于上端面設有電機，且電機輸出軸的一端通過聯軸器連接轉軸，且轉軸于外壁設有螺旋葉片，所述過濾管于一側設有出水管。

5、優選的，所述濾網通過滑塊于滑槽內與蓄水箱構成滑動結構，且濾網通過滑塊、卡合桿、彈簧與固定架構成彈性卡合限位結構。

6、優選的，所述抽水口通過彈性限位塊穿插于限位孔內與固定板構成彈性卡合限位結構，且抽水口在抽水泵的作用下通過抽水管與蓄水箱形成抽吸結構。

7、優選的，所述進水管在抽水泵的作用下通過連接管與抽水管形成連通結構。

8、優選的，所述螺旋葉片在電機的作用下通過轉軸于活性炭板內構成旋轉結構。

9、與現有技術相比，本實用新型的有益效果是：該帶有金屬處理功能的廢水過濾器的濾網通過滑塊于滑槽內與蓄水箱構成滑動結構，且濾網通過滑塊、卡合桿、彈簧與固定架構成彈性卡合限位結構，從而通過升降的濾網可對化學反應產生的沉淀物進行阻擋，進而便于對廢水進行后續加工處理，該裝置的抽水口通過彈性限位塊穿插于限位孔內與固定板構成彈性卡合限位結構，且抽水口在抽水泵的作用下通過抽水管與蓄水箱形成抽吸結構，從而通過抽水口將過濾后的廢水抽取至過濾管內進行二次處理，以便通過活性炭板對廢水內所含金屬雜質進行吸附處理，該裝置的螺旋葉片在電機的作用下通過轉軸于活性炭板內構成旋轉結構，從而通過旋轉的螺旋葉片使廢水于活性炭板內部進行運動，進而保證水流可充分與活性炭板進行接觸，進而保證活性炭板對廢水內金屬雜質的處理效率。

技術特征：

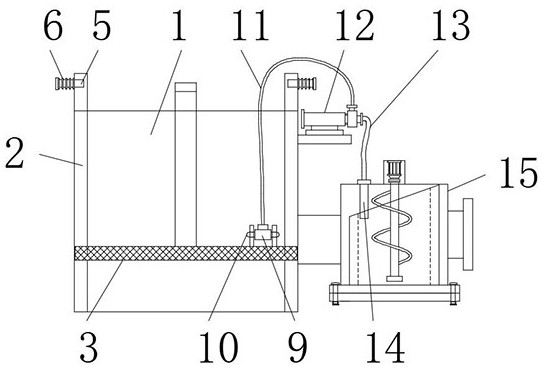

1.一種帶有金屬處理功能的廢水過濾器，包括蓄水箱（1），其特征在于：所述蓄水箱（1）于兩側內壁分別設有固定架（2），且固定架（2）于相對面分別開設有滑槽，所述滑槽內穿插有滑塊（4），且滑塊（4）之間設有濾網（3），所述固定架（2）靠上端分別穿插有卡合桿（5），且卡合桿（5）于外端設有拉板，所述拉板于一面設有彈簧（6），且彈簧（6）的另一端連接固定架（2）的外壁，所述濾網（3）的上端面于前、后方分別設有l(wèi)形固定桿（7）；

2.根據權利要求1所述的一種帶有金屬處理功能的廢水過濾器，其特征在于：所述濾網（3）通過滑塊（4）于滑槽內與蓄水箱（1）構成滑動結構，且濾網（3）通過滑塊（4）、卡合桿（5）、彈簧（6）與固定架（2）構成彈性卡合限位結構。

3.根據權利要求1所述的一種帶有金屬處理功能的廢水過濾器，其特征在于：所述抽水口（9）通過彈性限位塊（10）穿插于限位孔內與固定板（8）構成彈性卡合限位結構，且抽水口（9）在抽水泵（12）的作用下通過抽水管（11）與蓄水箱（1）形成抽吸結構。

4.根據權利要求1所述的一種帶有金屬處理功能的廢水過濾器，其特征在于：所述進水管（14）在抽水泵（12）的作用下通過連接管（13）與抽水管（11）形成連通結構。

5.根據權利要求1所述的一種帶有金屬處理功能的廢水過濾器，其特征在于：所述螺旋葉片（19）在電機（17）的作用下通過轉軸（18）于活性炭板（16）內構成旋轉結構。

技術總結
本技術公開了一種帶有金屬處理功能的廢水過濾器，包括蓄水箱，所述蓄水箱于兩側內壁分別設有固定架，且固定架于相對面分別開設有滑槽。該帶有金屬處理功能的廢水過濾器的濾網通過滑塊于滑槽內與蓄水箱構成滑動結構，且濾網通過滑塊、卡合桿、彈簧與固定架構成彈性卡合限位結構，從而通過升降的濾網可對化學反應產生的沉淀物進行阻擋，進而便于對廢水進行后續加工處理，該裝置的抽水口通過彈性限位塊穿插于限位孔內與固定板構成彈性卡合限位結構，且抽水口在抽水泵的作用下通過抽水管與蓄水箱形成抽吸結構，從而通過抽水口將過濾后的廢水抽取至過濾管內進行二次處理，以便通過活性炭板對廢水內所含金屬雜質進行吸附處理。

技術研發人員：張居亮,張治軍,孔令麗,曹世良,郭曉凱,李夢豪
受保護的技術使用者：上海才金富實業有限公司
技術研發日：20240611
技術公布日：2025/4/28
