本技術涉及水產養殖，尤其涉及一種陸基養殖污水生化循環處理裝置。

背景技術：

1、在水產養殖中，一般使用傳統的網箱養殖或池塘養殖。而傳統的網箱養殖或池塘養殖存在很多問題，如養殖過程中動物糞便和殘餌會在水體中釋放大量氨氮、亞硝酸鹽、硫化氫等有害物質，還會滋生大量細菌，并造成池內缺氧等問題，對魚類健康和生長帶來不良影響，從而使得養殖環境污染、養殖環境差等，導致魚類生長緩慢、養殖周期長，養殖成本高。

2、因而，本領域技術人員提供一種陸基養殖污水生化循環處理裝置，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種水質凈化效率高，同時對污水進行循環處理的陸基養殖污水生化循環處理裝置。

2、為了實現上述目的，本實用新型采用的技術方案如下：

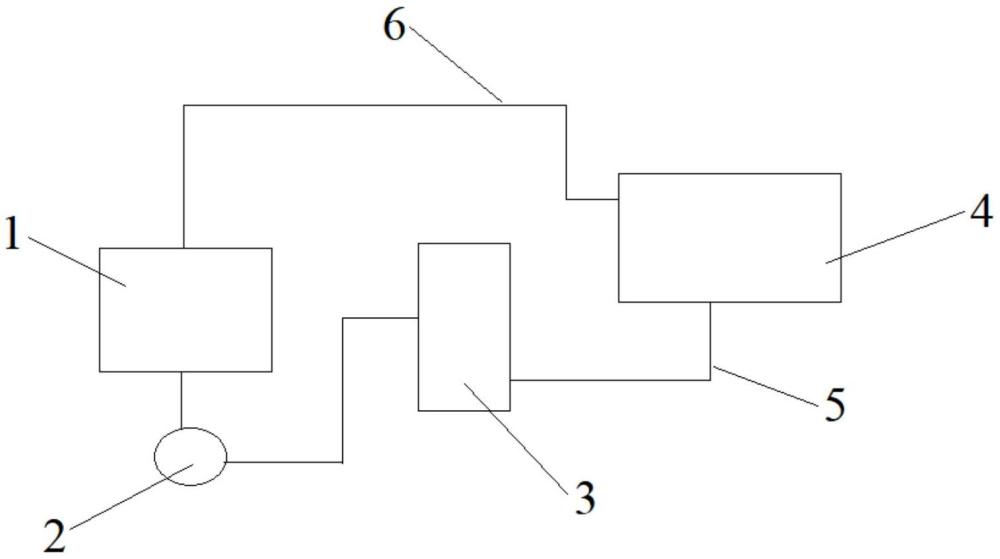

3、一種陸基養殖污水生化循環處理裝置，包括陸基養殖池、微濾機、泡沫分離器及生化處理池，所述陸基養殖池與所述微濾機相通，所述微濾機與所述泡沫分離器相通，所述泡沫分離器與所述生化處理池相通，所述生化處理池與所述陸基養殖池連通；所述生化處理池包括池體、濾料層、進水管及出水管，所述濾料層設置于所述生化處理池內，所述進水管一端與所述泡沫分離器相通，進水管的另一端與所述生化處理池的底部相通，所述出水管一端與所述生化處理池的側上部相通，出水管的另一端與所述陸基養殖池相通。

4、較佳地，所述濾料層包括陶粒層及多孔塑料板濾料層，所述陶粒層設置于下方，所述多孔塑料板濾料層設置于陶粒層的上方；所述進水管的管口設置于陶粒層與多孔塑料板濾料層之間。

5、較佳地，所述多孔塑料板濾料層包括多個鋪放設置的多孔塑料板濾料，所述多孔塑料板濾料包括第一層多孔塑料板及第二層多孔塑料板，所示第一層多孔塑料板及第二層多孔塑料板之間填充有纖維絲。

6、較佳地，所述多孔塑料板濾料呈圓形或不規則多邊形。

7、較佳地，所述濾料層還包括纖維球濾料層，所述纖維球濾料層設置于多孔塑料板濾料層的上方。

8、較佳地，所述纖維球濾料層包括多個鋪放設置的纖維球濾料。

9、較佳地，所述生化處理池的池體呈圓柱形結構。

10、較佳地，所述池體由pe板制成。

11、較佳地，所述進水管與生化處理池的連通處設置有第一過濾網，所述出水管與生化處理池的連通處設置有第二過濾網。

12、本實用新型由于采用了上述技術方案，具有以下有益效果：

13、(1)本實用新型的陸基養殖污水生化循環處理裝置，通過生化處理池的生物過濾對水質進行凈化后，排入陸基養殖池內，從而實現水質的循環使用；生化處理池內的水由底部以一定速度流入，向上的水流使濾料層的多孔塑料板濾料層或纖維球濾料層浮起處于流化狀態，從而提供大的比表面積，增加水與生物膜的接觸機會，提高凈化效率。

14、(2)本實用新型的陸基養殖污水生化循環處理裝置，通過生化處理池對陸基養殖池的水質進行凈化，可以有效提升陸基養殖池內的水體水質，有效保證魚類養殖環境，增加水體溶氧，提高養殖效益。

技術特征：

1.一種陸基養殖污水生化循環處理裝置，其特征在于：包括陸基養殖池、微濾機、泡沫分離器及生化處理池，所述陸基養殖池與所述微濾機相通，所述微濾機與所述泡沫分離器相通，所述泡沫分離器與所述生化處理池相通，所述生化處理池與所述陸基養殖池連通；所述生化處理池包括池體、濾料層、進水管及出水管，所述濾料層設置于所述生化處理池內，所述進水管一端與所述泡沫分離器相通，進水管的另一端與所述生化處理池的底部相通，所述出水管一端與所述生化處理池的側上部相通，出水管的另一端與所述陸基養殖池相通。

2.根據權利要求1所述的陸基養殖污水生化循環處理裝置，其特征在于：所述濾料層包括陶粒層及多孔塑料板濾料層，所述陶粒層設置于下方，所述多孔塑料板濾料層設置于陶粒層的上方；所述進水管的管口設置于陶粒層與多孔塑料板濾料層之間。

3.根據權利要求2所述的陸基養殖污水生化循環處理裝置，其特征在于：所述多孔塑料板濾料層包括多個鋪放設置的多孔塑料板濾料，所述多孔塑料板濾料包括第一層多孔塑料板及第二層多孔塑料板，所示第一層多孔塑料板及第二層多孔塑料板之間填充有纖維絲。

4.根據權利要求3所述的陸基養殖污水生化循環處理裝置，其特征在于：所述多孔塑料板濾料呈圓形或不規則多邊形。

5.根據權利要求2所述的陸基養殖污水生化循環處理裝置，其特征在于：所述濾料層還包括纖維球濾料層，所述纖維球濾料層設置于多孔塑料板濾料層的上方。

6.根據權利要求5所述的陸基養殖污水生化循環處理裝置，其特征在于：所述纖維球濾料層包括多個鋪放設置的纖維球濾料。

7.根據權利要求1所述的陸基養殖污水生化循環處理裝置，其特征在于：所述生化處理池的池體呈圓柱形結構。

8.根據權利要求1所述的陸基養殖污水生化循環處理裝置，其特征在于：所述池體由pe板制成。

9.根據權利要求1所述的陸基養殖污水生化循環處理裝置，其特征在于：所述進水管與生化處理池的連通處設置有第一過濾網，所述出水管與生化處理池的連通處設置有第二過濾網。

技術總結
本技術公開了一種陸基養殖污水生化循環處理裝置，包括陸基養殖池、微濾機、泡沫分離器及生化處理池，所生化處理池包括池體、濾料層、進水管及出水管，所述濾料層設置于所述生化處理池內，所述進水管一端與所述泡沫分離器相通，進水管的另一端與所述生化處理池的底部相通，所述出水管一端與所述生化處理池的側上部相通，出水管的另一端與所述陸基養殖池相通。本技術的陸基養殖污水生化循環處理裝置，生化處理池內的水由底部以一定速度流入，向上的水流使濾料層的多孔塑料板濾料層或纖維球濾料層浮起處于流化狀態，從而提供大的比表面積，可以有效增加水與生物膜的接觸機會，提高凈化效率，提升陸基養殖池內的水體水質，提高養殖效益。

技術研發人員：黃譜儀,黃善慰,陳濤,陳海梅,黃大珍,唐夕婷,余曉文,鐘偉釗,陸忠陽,張如萍,甘子露,黃雯悅,韋俐榮,梁海燕
受保護的技術使用者：廣西農業職業技術大學
技術研發日：20240529
技術公布日：2025/4/28
