本技術涉及容器清洗排液領域，具體涉及一種排液組件。

背景技術：

1、在藥品生產、試驗等階段時，需要對盛放液體的容器實施快速清潔，以供后續重復使用。例如：將容器放置在堿池內，其中，堿池內盛裝了設定濃度的氫氧化鈉混合溶液，以浸泡、消毒容器。

2、目前，通常在堿池內設置有墊片，在使用階段，先將墊片封堵堿池的排液口，再于堿池內放入裝載氫氧化鈉混合溶液，然后，將容器置于混合溶液內實施浸泡、消毒，完成容器清潔工作，最后，在需要排出混合溶液時，將墊片分離撤出對排液口的封堵，以排液。此種方式，采用墊片封堵排液口的方式，其封堵密封能力較弱，溶液易滲透泄露排出，其實際使用難以滿足使用需求，無法適配容器的清潔排液作業。

技術實現思路

1、為解決上述背景技術提出的技術問題，本實用新型提供了一種排液組件，包括：

2、容納池，其內適于盛放清潔液，所述容納池底壁側設有介質出口，所述介質出口處構造有階梯槽結構，所述階梯槽結構內側設有介質通道，所述介質通道和所述介質出口連通設置；

3、封堵件，適于抵接設置于所述階梯槽結構處，以封堵所述介質出口和所述介質通道之間的連通；

4、排液管，所述排液管一端和所述介質通道相連通設置，所述排液管另一端適于與外設集液裝置連通；

5、以及第一開關件，安裝在所述排液管上。

6、可選地，所述階梯槽結構設置有至少一個止擋面，至少配置有一個所述止擋面和所述封堵件相抵接設置。

7、可選地，所述階梯槽結構沿高度方向自上而下依次設置有第一止擋面、第二止擋面以及第三止擋面，所述第一止擋面和所述封堵件相抵接設置。

8、可選地，所述階梯槽結構設置為回轉體結構，所述介質出口設置為圓形結構，所述階梯槽結構和所述介質出口同軸線設置，所述第一止擋面、第二止擋面以及第三止擋面設置為環形面。

9、可選地，所述第一止擋面的內徑、第二止擋面內徑以及第三止擋面內徑呈減小設置。

10、可選地，所述排液組件還包括過濾件，所述過濾件設置在所述介質通道內，所述過濾件設置在所述封堵件下方，所述止擋面設置有至少兩個，任意兩個所述止擋面在高度方向上錯位設置，其中一個位于上端的所述止擋面和所述封堵件相抵接設置，另一位于下端的所述止擋面適于支撐掛接所述過濾件。

11、可選地，所述封堵件包括相固定連接的封堵本體和執手部，所述封堵本體和所述介質通道的內側壁面抵接設置，所述執手部設置在所述封堵本體遠離所述介質通道的一側。

12、可選地，所述排液管的至少部分段設置為u形管結構。

13、可選地，所述排液組件還包括轉接件，所述轉接件一側和所述容納池的出液端密封連通，所述轉接件另一側和所述排液管的進液側密封連通。

14、可選地，所述排液組件還包括第二開關件，所述第二開關件安裝在所述轉接件上。

15、本實用新型提供的技術方案，具有如下優點：

16、本實用新型提供的排液組件，包括容納池、封堵件、排液管以及第一開關件，容納池內適于盛放清潔液，容納池底壁側設有介質出口，介質出口處構造有階梯槽結構，階梯槽結構內側設有介質通道，介質通道和介質出口連通設置；封堵件適于抵接設置于階梯槽結構處，以封堵介質出口和介質通道之間的連通；排液管一端和介質通道相連通設置，排液管另一端適于與外設集液裝置連通，第一開關件安裝在排液管上。

17、此結構的排液組件，通過階梯槽結構支撐承托封堵件，可利用清潔液自身的壓力作用于封堵件上，以密封封堵件和介質通道之間的連通，階梯槽結構分層的梯度，有利于增加階梯槽結構和封堵件之間的連接接觸面積，增大對清潔液向下滲透的流通阻力，延緩清潔液逐級向下的滲透，通過在排液管上安裝第一開關件，以封閉排液管，阻擋清潔液的滲透作用，以保證清潔液參與清潔容器的使用量。本實用新型具有良好的封堵密封能力，適配于容器的清潔、排液作業。

技術特征：

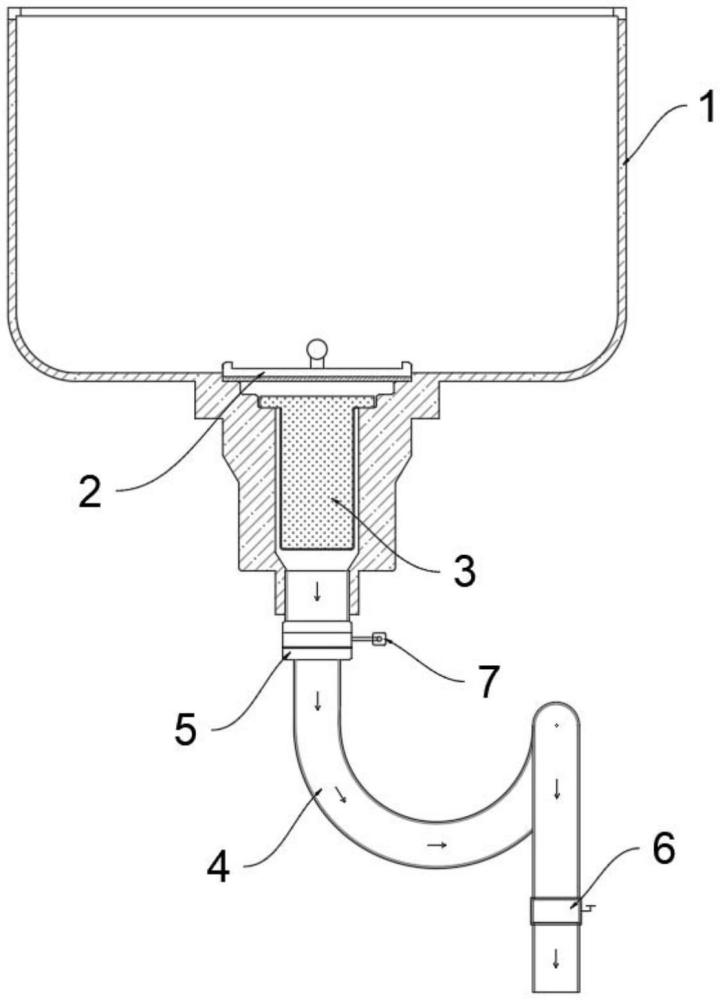

1.一種排液組件，其特征在于，包括：

2.根據權利要求1所述的排液組件，其特征在于，所述階梯槽結構(11)設置有至少一個止擋面，至少配置有一個所述止擋面和所述封堵件(2)相抵接設置。

3.根據權利要求2所述的排液組件，其特征在于，所述階梯槽結構(11)沿高度方向自上而下依次設置有第一止擋面(111)、第二止擋面(112)以及第三止擋面(113)，所述第一止擋面(111)和所述封堵件(2)相抵接設置。

4.根據權利要求3所述的排液組件，其特征在于，所述階梯槽結構(11)設置為回轉體結構，所述介質出口(12)設置為圓形結構，所述階梯槽結構(11)和所述介質出口(12)同軸線設置，所述第一止擋面(111)、第二止擋面(112)以及第三止擋面(113)設置為環形面。

5.根據權利要求3所述的排液組件，其特征在于，所述第一止擋面(111)的內徑、第二止擋面(112)內徑以及第三止擋面(113)內徑呈減小設置。

6.根據權利要求2-5任一項所述的排液組件，其特征在于，所述排液組件還包括過濾件(3)，所述過濾件(3)設置在所述介質通道內，所述過濾件(3)設置在所述封堵件(2)下方，所述止擋面設置有至少兩個，任意兩個所述止擋面在高度方向上錯位設置，其中一個位于上端的所述止擋面和所述封堵件(2)相抵接設置，另一位于下端的所述止擋面適于支撐掛接所述過濾件(3)。

7.根據權利要求1-5任一項所述的排液組件，其特征在于，所述封堵件(2)包括相固定連接的封堵本體(21)和執手部(22)，所述封堵本體(21)和所述介質通道的內側壁面抵接設置，所述執手部(22)設置在所述封堵本體(21)遠離所述介質通道的一側。

8.根據權利要求1-5任一項所述的排液組件，其特征在于，所述排液管(4)的至少部分段設置為u形管結構。

9.根據權利要求1-5任一項所述的排液組件，其特征在于，所述排液組件還包括轉接件(5)，所述轉接件(5)一側和所述容納池(1)的出液端密封連通，所述轉接件(5)另一側和所述排液管(4)的進液側密封連通。

10.根據權利要求9所述的排液組件，其特征在于，所述排液組件還包括第二開關件(7)，所述第二開關件(7)安裝在所述轉接件(5)上。

技術總結
本技術公開了一種排液組件，涉及容器清洗排液領域。排液組件包括容納池、封堵件、排液管以及第一開關件，容納池底壁側設有介質出口，介質出口處構造有階梯槽結構，階梯槽結構內側設有介質通道，介質通道和介質出口連通設置，封堵件適于抵接設置于階梯槽結構處，以封堵介質出口和介質通道之間的連通，第一開關件安裝在排液管上。階梯槽結構分層的梯度，有利于增加階梯槽結構和封堵件之間的連接接觸面積，增大對清潔液向下滲透的流通阻力，延緩清潔液逐級向下的滲透，通過在排液管上安裝第一開關件，以封閉排液管，阻擋清潔液的滲透作用，以保證清潔液參與清潔容器的使用量。本技術具有良好的封堵密封能力，適配于容器的清潔、排液作業。

技術研發人員：肖珺聲,何勤勤
受保護的技術使用者：東曜藥業有限公司
技術研發日：20240625
技術公布日：2025/4/28
