本技術涉及雞糞便處理一體化設備，具體為一種雞糞便處理一體化設備。

背景技術：

1、隨著雞肉需求越來越多，養雞場規模也越來越大，因此需要處理大量的雞糞，而雞糞是一種重要的肥料，因此收集后需要烘干并且粉碎。現有的雞養殖用雞糞便處理一體化設備裝置，大多為立式結構，通過將濕態的雞糞便倒入裝置后，裝置進行烘干和粉碎出料。

2、在中國實用新型專利申請公開說明書cn212697203u中公開的一種雞糞便處理一體化設備，雖然，解決了裝置內部自清洗的問題，但是，該雞糞便處理一體化設備，仍存在以下缺點：一、在用傳動帶運輸傳送途中進行對雞糞擠壓時，雞糞會因壓力向傳動帶的兩側移動，從而導致雞糞掉出傳動帶，為工作人員清洗裝置帶來許多麻煩；二、上述一種雞糞便處理一體化設備是使用軟刷來對烘干后的雞糞進行清理，因為雞糞在加壓以及烘干后，會導致雞糞干掛在傳動帶的表面，所以單用軟刷來清理較為困難，容易有雞糞未清除就跟隨傳動帶繼續移動。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種雞糞便處理一體化設備，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種雞糞便處理一體化設備，包括箱體，所述箱體的內壁轉動連接有轉動軸與從動軸，所述轉動軸位于從動軸的左側，所述轉動軸與從動軸水平位置一致，所述箱體的背面固定安裝有電機，所述電機與轉動軸呈傳動連接，所述轉動軸與從動軸的外端轉動連接有傳動帶，所述傳動帶的正面與背面均固定連接有擋板，所述擋板的材質為橡膠，所述擋板與傳動帶形狀一致，所述擋板的大徑大于傳動帶，所述擋板的內徑與傳動帶一致，所述箱體的右側壁開設有進料口，所述進料口位于傳動帶的上方，所述進料口的底部固定連接有進料板，所述進料板呈左低右高的傾斜狀。

3、可選的，所述進料板的左端位于傳動帶的正上方，所述箱體的內頂壁固定連接有第一電動伸縮桿與第二電動伸縮桿，所述第一電動伸縮桿位于第二電動伸縮桿的左側，所述第二電動伸縮桿位于進料板的左側，所述第一電動伸縮桿與第二電動伸縮桿均位于傳動帶的正上方。

4、可選的，所述第一電動伸縮桿的伸縮端固定連接有烘烤板，所述烘烤板呈方形，所述烘烤板底部的長度與傳動帶的寬度一致，所述第二電動伸縮桿的伸縮端固定連接有固定座，所述固定座的底部開設有凹槽，所述凹槽的內壁轉動連接有滾輪，所述滾輪的長度與烘烤板一致。

5、可選的，所述箱體的內壁固定連接有固定板，所述固定板位于傳動帶的左下側，所述固定板的正面與后半側擋板的正面平齊，所述固定板的正面固定連接有刮板，所述刮板呈左低右高的傾斜狀，所述刮板的右端與傳動帶的外側壁貼緊，所述刮板的長度與傳動帶的寬度一致，所述刮板的右下方設有隔板，所述隔板的前后兩側壁均與箱體的內壁呈固定連接，所述隔板的底部與箱體的內底壁固定連接。

6、可選的，所述箱體的內壁固定連接有第一走料板，所述第一走料板呈左低右高的傾斜狀，所述第一走料板的右側壁與隔板的左側壁固定連接，所述箱體的左側壁開設有第一排料口，所述第一排料口位于第一走料板左側，所述箱體的內底壁固定安裝有水箱，所述水箱的上方設有第二走料板，所述第二走料板位于傳動帶的正下方，所述第二走料板呈左高右低的傾斜狀，所述箱體的右側壁開設有第二排料口，所述第二排料口位于第二走料板右端頂部。

7、可選的，所述水箱的頂部固定連接有加壓泵，所述加壓泵位于第二走料板的下方，所述加壓泵的頂部固定連接有噴水管，所述噴水管貫穿第二走料板，所述噴水管的外端設有擋圈，所述擋圈的底部與第二走料板的頂部呈固定連接，所述擋圈呈圓臺狀，所述噴水管的頂部固定連接有連接板，所述連接板的頂部設有若干個高壓噴頭，所述高壓噴頭的頂部設有毛刷，所述毛刷的頂部與傳動帶的底部貼緊，所述水箱的背面固定連接有進水管，所述進水管貫穿箱體的背面，所述進水管位于水箱的上半側。

8、本實用新型提供了一種雞糞便處理一體化設備，具備以下有益效果：

9、1、該雞糞便處理一體化設備，通過擋板的材質為橡膠的設置，使該雞糞便處理一體化設備具備了擋板可以跟隨傳送帶轉動，從而防止雞糞掉出傳送帶的效果，通過第一電動伸縮桿、烘烤板和第二電動伸縮桿、滾輪的配合設置，在使用的過程中可以使烘烤板與滾輪調整與雞糞的間距和壓力，從而起到了更好的加工雞糞的作用。

10、2、該雞糞便處理一體化設備，通過擋圈呈圓臺狀的設置，使該雞糞便處理一體化設備具備了防止沖刷傳動帶的水在第二走料板滑動時，從噴水管與第二走料板的縫隙中流出的效果，通過刮板的設置，在使用的過程中可以將雞糞全部鏟掉，通過毛刷與高壓噴頭的配合設置，可以更好的清理傳送帶的外端。

技術特征：

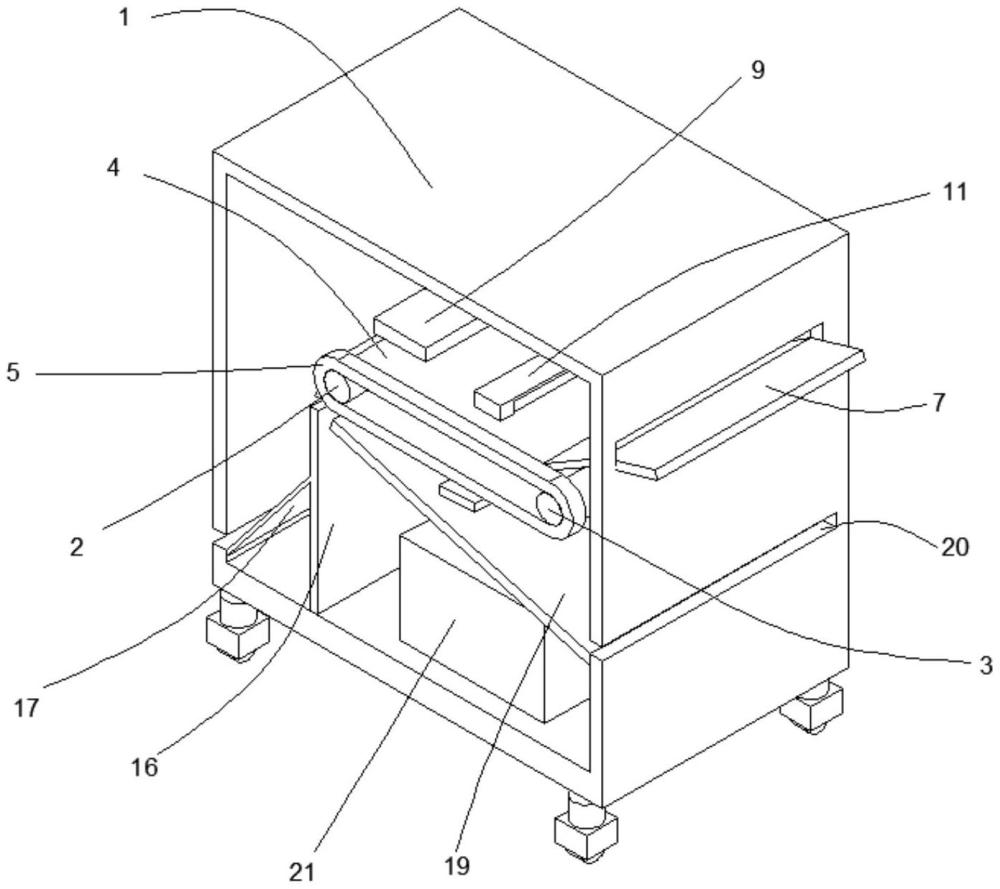

1.一種雞糞便處理一體化設備，包括箱體（1），其特征在于：所述箱體（1）的內壁轉動連接有轉動軸（2）與從動軸（3），所述轉動軸（2）位于從動軸（3）的左側，所述轉動軸（2）與從動軸（3）水平位置一致，所述箱體（1）的背面固定安裝有電機（6），所述電機（6）與轉動軸（2）呈傳動連接，所述轉動軸（2）與從動軸（3）的外端轉動連接有傳動帶（4），所述傳動帶（4）的正面與背面均固定連接有擋板（5），所述擋板（5）的材質為橡膠，所述擋板（5）與傳動帶（4）形狀一致，所述擋板（5）的大徑大于傳動帶（4），所述擋板（5）的內徑與傳動帶（4）一致，所述箱體（1）的右側壁開設有進料口（13），所述進料口（13）位于傳動帶（4）的上方，所述進料口（13）的底部固定連接有進料板（7），所述進料板（7）呈左低右高的傾斜狀。

2.根據權利要求1所述的一種雞糞便處理一體化設備，其特征在于：所述進料板（7）的左端位于傳動帶（4）的正上方，所述箱體（1）的內頂壁固定連接有第一電動伸縮桿（8）與第二電動伸縮桿（10），所述第一電動伸縮桿（8）位于第二電動伸縮桿（10）的左側，所述第二電動伸縮桿（10）位于進料板（7）的左側，所述第一電動伸縮桿（8）與第二電動伸縮桿（10）均位于傳動帶（4）的正上方。

3.根據權利要求2所述的一種雞糞便處理一體化設備，其特征在于：所述第一電動伸縮桿（8）的伸縮端固定連接有烘烤板（9），所述烘烤板（9）呈方形，所述烘烤板（9）底部的長度與傳動帶（4）的寬度一致，所述第二電動伸縮桿（10）的伸縮端固定連接有固定座（11），所述固定座（11）的底部開設有凹槽，所述凹槽的內壁轉動連接有滾輪（12），所述滾輪（12）的長度與烘烤板（9）一致。

4.根據權利要求1所述的一種雞糞便處理一體化設備，其特征在于：所述箱體（1）的內壁固定連接有固定板（14），所述固定板（14）位于傳動帶（4）的左下側，所述固定板（14）的正面與后半側擋板（5）的正面平齊，所述固定板（14）的正面固定連接有刮板（15），所述刮板（15）呈左低右高的傾斜狀，所述刮板（15）的右端與傳動帶（4）的外側壁貼緊，所述刮板（15）的長度與傳動帶（4）的寬度一致，所述刮板（15）的右下方設有隔板（16），所述隔板（16）的前后兩側壁均與箱體（1）的內壁呈固定連接，所述隔板（16）的底部與箱體（1）的內底壁固定連接。

5.根據權利要求4所述的一種雞糞便處理一體化設備，其特征在于：所述箱體（1）的內壁固定連接有第一走料板（17），所述第一走料板（17）呈左低右高的傾斜狀，所述第一走料板（17）的右側壁與隔板（16）的左側壁固定連接，所述箱體（1）的左側壁開設有第一排料口（18），所述第一排料口（18）位于第一走料板（17）左側，所述箱體（1）的內底壁固定安裝有水箱（21），所述水箱（21）的上方設有第二走料板（19），所述第二走料板（19）位于傳動帶（4）的正下方，所述第二走料板（19）呈左高右低的傾斜狀，所述箱體（1）的右側壁開設有第二排料口（20），所述第二排料口（20）位于第二走料板（19）右端頂部。

6.根據權利要求5所述的一種雞糞便處理一體化設備，其特征在于：所述水箱（21）的頂部固定連接有加壓泵（22），所述加壓泵（22）位于第二走料板（19）的下方，所述加壓泵（22）的頂部固定連接有噴水管（23），所述噴水管（23）貫穿第二走料板（19），所述噴水管（23）的外端設有擋圈（24），所述擋圈（24）的底部與第二走料板（19）的頂部呈固定連接，所述擋圈（24）呈圓臺狀，所述噴水管（23）的頂部固定連接有連接板（25），所述連接板（25）的頂部設有若干個高壓噴頭（26），所述高壓噴頭（26）的頂部設有毛刷（27），所述毛刷（27）的頂部與傳動帶（4）的底部貼緊，所述水箱（21）的背面固定連接有進水管（28），所述進水管（28）貫穿箱體（1）的背面，所述進水管（28）位于水箱（21）的上半側。

技術總結
本技術公開了一種雞糞便處理一體化設備，涉及雞糞便處理一體化設備技術領域，包括箱體，具體為箱體的內壁轉動連接有轉動軸與從動軸，轉動軸位于從動軸的左側，轉動軸與從動軸水平位置一致，箱體的背面固定安裝有電機，電機與轉動軸呈傳動連接，轉動軸與從動軸的外端轉動連接有傳動帶，傳動帶的正面與背面均固定連接有擋板，擋板的材質為橡膠，擋板與傳動帶形狀一致，擋板的大徑大于傳動帶，擋板的內徑與傳動帶一致，箱體的右側壁開設有進料口，進料口位于傳動帶的上方，進料口的底部固定連接有進料板，進料板呈左低右高的傾斜狀，本技術使用簡單，操作方便，可以快速有效清除傳送帶外端的雞糞，且可以防止雞糞從傳送帶掉出。

技術研發人員：王卿,翟紹博,黨亞坤
受保護的技術使用者：河南奧德昕電氣科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
