本技術涉及污水分級處理，尤其涉及一種生活污水分級處理設備。

背景技術：

1、生活污水是居民日常生活中排出的廢水，主要來源于居住建筑和公共建筑，如住宅、機關、學校、醫院、商店、公共場所及工業企業衛生間等。

2、生活污水在處理時，一般需要先將污水輸送到沉淀池中進行沉淀，之后再將污水輸送到過濾機構中進行過濾，完成對污水的多級處理。但是現有的污水在沉淀時需要向污水中投入絮凝劑，而絮凝劑在投放時不能根據污水的流量進行投放，使用效果差，并且在進行過濾時，過濾機構中的濾芯或者濾網容易被污水中的污漬堵塞，影響過濾。為此，我們提出一種生活污水分級處理設備。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在上述缺點，而提出的一種生活污水分級處理設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：設計一種生活污水分級處理設備，包括處理池，處理池的內部設有隔板，隔板的邊緣均固定在處理池的內壁上；

3、處理池的頂部一側通過支架安裝有藥劑罐，藥劑罐的底部安裝有輸送管，輸送管的底部伸至處理池內部，且處理池的一側固定安裝有進水管，進水管的一端固定在輸送管的側面上；

4、藥劑罐的內部轉動連接有轉軸，轉軸的底部伸至輸送管內部，且轉軸的底部側面安裝有若干扇葉，扇葉的邊緣與輸送管內壁存在間距；

5、轉軸的側面還安裝有螺旋葉片，螺旋葉片頂部位于藥劑罐內部，螺旋葉片的底部位于輸送管的內部，且螺旋葉片邊緣與藥劑罐內壁以及輸送管的內壁間隙配合；

6、處理池內部遠離藥劑罐的一端對策連接有兩塊安裝板，每塊安裝板均為“s”形設置，且每塊安裝板的一端均伸至處理池外部，兩塊安裝板之間轉動連接有若干支撐軸，且支撐軸之間通過輸送帶相連，輸送帶為網狀結構；

7、每根支撐軸的兩端均安裝有鏈輪，相鄰的兩根支撐軸上的鏈輪之間通過鏈條相連，且其中一根支撐軸的一端連接有驅動電機，驅動電機固定在安裝板上。

8、優選的是，藥劑罐的頂部一側通過鉸接座連接有頂蓋，頂蓋覆蓋在藥劑罐的頂部。

9、優選的是，隔板的頂部低于處理池的頂部。

10、優選的是，進水管靠近輸送管的一端位于扇葉上方，且扇葉高于隔板的頂部。

11、優選的是，處理池靠近安裝板的兩側以及隔板的側面均安裝有第一導流板，第一導流板的頂部位傾斜設置，且每塊第一導流板的一側均伸至輸送帶的上方。

12、優選的是，輸送帶彎曲部位均對稱設有限位輪，每個限位輪的一端均轉動連接在安裝板上，且限位輪的側面與輸送帶相接觸。

13、優選的是，處理池的頂部一端安裝有刮板，刮板為傾斜設置，且刮板的頂端與輸送帶的底部間隙配合；

14、刮板的兩側均垂直安裝有條形擋板，條形擋板的頂部伸至刮板上方。

15、優選的是，處理池內部且位于隔板的兩側均安裝有第二導流板，第二導流板的頂部?jī)蓚?cè)均為傾斜設置，且第二導流板固定在處理池的底部，處理池的側面分別安裝有排污管以及排水管，排污管以及排水管的端部位于第二導流板的上方。

16、本實用新型提出的設計方案，在應用過程中，其有益效果在于：

17、1、通過扇葉可在污水輸送過程中帶動轉軸轉動，進而控制螺旋葉片將藥劑罐中的絮凝劑輸送導輸送管中與污水混合，這樣絮凝劑在與污水充分混合的同時還可根據污水輸送的流量來控制絮凝劑的投放量，提高使用效果。

18、2、通過驅動電機帶動輸送帶移動，將經過輸送帶過濾掉的污水雜質排放到外部，避免輸送帶被雜質堵塞，這樣可使得污水保持正常過濾速度，提高過濾效果。

技術特征：

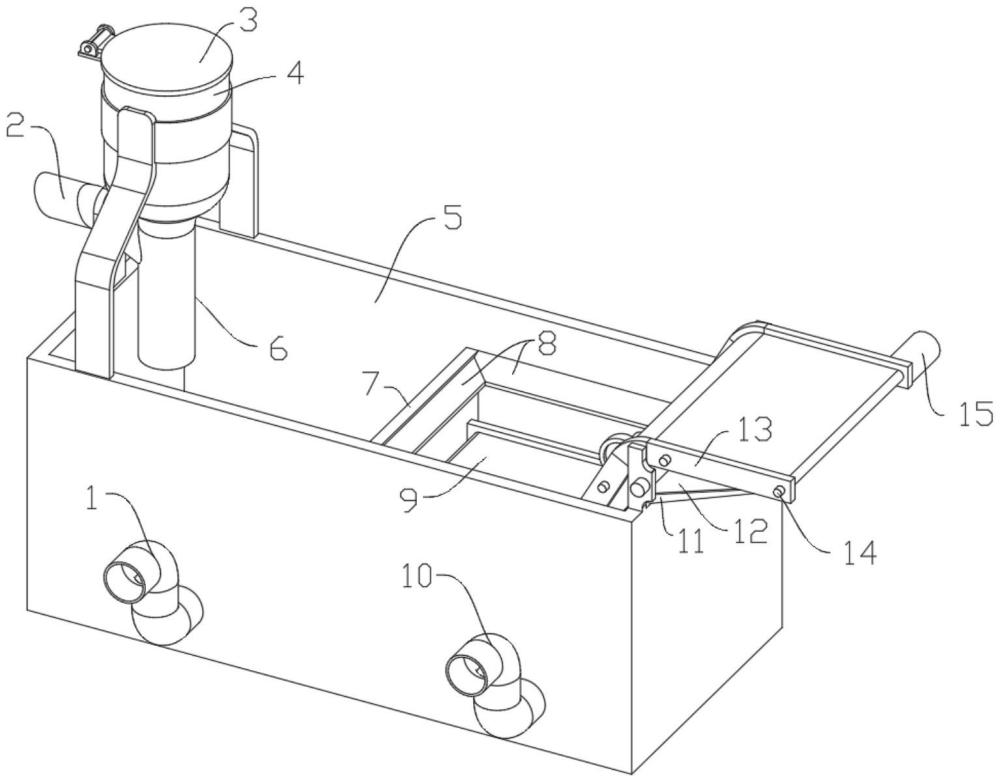

1.一種生活污水分級處理設備，包括處理池(5)，其特征在于：處理池(5)的內部設有隔板(7)，隔板(7)的邊緣均固定在處理池(5)的內壁上；

2.根據權利要求1所述的一種生活污水分級處理設備，其特征在于：藥劑罐(4)的頂部一側通過鉸接座連接有頂蓋(3)，頂蓋(3)覆蓋在藥劑罐(4)的頂部。

3.根據權利要求1所述的一種生活污水分級處理設備，其特征在于：隔板(7)的頂部低于處理池(5)的頂部。

4.根據權利要求3所述的一種生活污水分級處理設備，其特征在于：進水管(2)靠近輸送管(6)的一端位于扇葉(18)上方，且扇葉(18)高于隔板(7)的頂部。

5.根據權利要求1所述的一種生活污水分級處理設備，其特征在于：處理池(5)靠近安裝板(13)的兩側以及隔板(7)的側面均安裝有第一導流板(8)，第一導流板(8)的頂部位傾斜設置，且每塊第一導流板(8)的一側均伸至輸送帶(9)的上方。

6.根據權利要求1所述的一種生活污水分級處理設備，其特征在于：輸送帶(9)彎曲部位均對稱設有限位輪(20)，每個限位輪(20)的一端均轉動連接在安裝板(13)上，且限位輪(20)的側面與輸送帶(9)相接觸。

7.根據權利要求1所述的一種生活污水分級處理設備，其特征在于：處理池(5)的頂部一端安裝有刮板(12)，刮板(12)為傾斜設置，且刮板(12)的頂端與輸送帶(9)的底部間隙配合；

8.根據權利要求1所述的一種生活污水分級處理設備，其特征在于：處理池(5)內部且位于隔板(7)的兩側均安裝有第二導流板(19)，第二導流板(19)的頂部?jī)蓚?cè)均為傾斜設置，且第二導流板(19)固定在處理池(5)的底部，處理池(5)的側面分別安裝有排污管(1)以及排水管(10)，排污管(1)以及排水管(10)的端部位于第二導流板(19)的上方。

技術總結
本技術涉及污水分級處理技術領域，尤其是一種生活污水分級處理設備，包括處理池，處理池的內部設有隔板，隔板的邊緣均固定在處理池的內壁上，處理池的頂部一側通過支架安裝有藥劑罐，藥劑罐的底部安裝有輸送管，輸送管的底部伸至處理池內部，且處理池的一側固定安裝有進水管，進水管的一端固定在輸送管的側面上，藥劑罐的內部轉動連接有轉軸，轉軸的底部伸至輸送管內部。本申請通過扇葉可在污水輸送過程中帶動轉軸轉動，進而控制螺旋葉片將藥劑罐中的絮凝劑輸送導輸送管中與污水混合，這樣絮凝劑在與污水充分混合的同時還可根據污水輸送的流量來控制絮凝劑的投放量，提高使用效果。

技術研發人員：游天建,鐘羅羅
受保護的技術使用者：廣東灃和水生態科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
