本技術涉及曝氣池，具體為一種市政生活污水用曝氣池。

背景技術：

1、在針對市政生活污水進行處理的過程中，需使用到曝氣池，曝氣池利用活性污泥法進行污水處理，池內提供一定污水停留時間，滿足好氧微生物所需要的氧量以及污水與活性污泥充分接觸的混合條件，現有技術中，曝氣池多是單純的具備攪拌或者晃動水體的功能，再獨立設置曝氣結構，不具備利用晃動水體結構的動能去輸送曝氣管上通口的功能，而污水中有難免會出現一些雜物，這些雜物堵塞住曝氣口之后會嚴重影響出氣效率，也影響污水處理效果。

2、如公開號為cn213171700u的一種處理生活污水的逆流式生物曝氣池，包括池體，所述池體的一側固定安裝有混合罐，且混合罐的底部固定安裝有連接管，所述池體底部的一側固定安裝有反沖洗進水管，且反沖洗進水管的一側固定安裝有反沖洗進氣管，所述池體的內部設有隔板，且隔板上固定安裝有過濾頭，所述隔板的上方固定安裝有曝氣管。本實用新型設置有爬梯與站立平臺配合，便于對曝氣池使用時工作人員對曝氣池的作業情況進行觀察了解，提高了曝氣池的實用性，降低了局限性，設置有正常排水池與排水管配合，可以對曝氣完成的污水進行排出，從而便于下一道處理工序對污水進行凈化處理，提高了實用性，使曝氣池更加便于使用，擴大了適用范圍，該技術方案也存在上述提出的技術問題。

技術實現思路

1、本實用新型的目的在于提供一種市政生活污水用曝氣池，以解決上述背景技術中提出的問題。

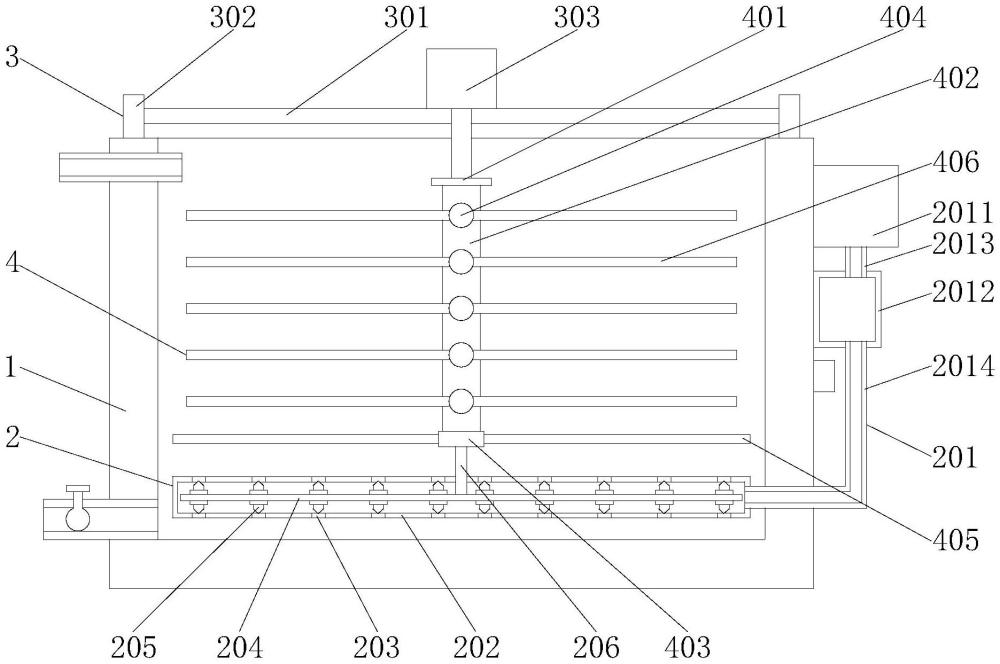

2、為實現上述目的，本實用新型提供如下技術方案：一種市政生活污水用曝氣池，包括：

3、池體，用以容納市政生活污水；

4、曝氣工作組件，設置在所述池體上，用以向污水中通入氣體，所述曝氣工作組件包括產氣組成，所述產氣組成用產生氣體，所述產氣組成上連接有曝氣殼，所述曝氣殼上開設有曝氣口，所述曝氣殼的內部設置有疏通板，所述疏通板上連接有疏通塊，所述疏通板的頂部固定連接有連接桿；

5、驅動組件，設置在所述池體上；

6、支架組件，設置在所述驅動組件上，用以針對所述池體內部的水體進行晃動。

7、可選的，所述產氣組成包括：

8、空氣壓縮機，安裝在所述池體上，用以產生氣流；

9、連接殼，安裝在所述池體上，且所述連接殼的頂部通過管道一與空氣壓縮機相連通；

10、管道二，連接在所述連接殼的底部，且所述管道二遠離連接殼的一側與曝氣殼相連通。

11、可選的，所述驅動組件包括：

12、安裝板，設置在所述池體的上方；

13、固定塊，連接在所述安裝板上，且所述固定塊的底部與池體的頂部固定連接；

14、直線驅動部件，安裝在所述安裝板上。

15、可選的，所述支架組件包括：

16、頂板，連接在所述直線驅動部件底部的輸出軸上；

17、側板，數量為兩個且分別固定連接在所述頂板底部的前后兩側；

18、底板，設置在所述頂板的下方，且所述側板的底部與底板的頂部固定連接；

19、連接柱，數量為若干，且所述連接柱靠近側板的一側與其固定連接；

20、晃動桿一，連接在所述底板上；

21、晃動桿二，連接在所述連接柱上。

22、可選的，所述直線驅動部件包括液壓缸，液壓缸用以帶動所述頂板進行上下運動。

23、與現有技術相比，本實用新型的有益效果如下：

24、本實用新型通過池體、曝氣工作組件、驅動組件和支架組件的相互配合，實現了一種市政生活污水用曝氣池，使得水體晃動機構與產氣組成之間得以配合，在可以晃動水體，增加溶氧情況的前提下，可以利用晃動水體的作用力去驅動疏通板和疏通塊，有效避免曝氣口堵塞，保證了出氣效率，也保證了污水處理效果。

技術特征：

1.一種市政生活污水用曝氣池，其特征在于，包括：

2.根據權利要求1所述的一種市政生活污水用曝氣池，其特征在于，所述產氣組成(201)包括：

3.根據權利要求2所述的一種市政生活污水用曝氣池，其特征在于，所述驅動組件(3)包括：

4.根據權利要求3所述的一種市政生活污水用曝氣池，其特征在于：所述支架組件(4)包括：

5.根據權利要求4所述的一種市政生活污水用曝氣池，其特征在于：所述直線驅動部件(303)包括液壓缸，液壓缸用以帶動所述頂板(401)進行上下運動。

技術總結
本技術公開了一種市政生活污水用曝氣池，包括：池體，用以容納市政生活污水；曝氣工作組件，設置在池體上，用以向污水中通入氣體，曝氣工作組件包括產氣組成，產氣組成用產生氣體，產氣組成上連接有曝氣殼，曝氣殼上開設有曝氣口，曝氣殼的內部設置有疏通板，疏通板上連接有疏通塊，疏通板的頂部固定連接有連接桿。本技術通過池體、曝氣工作組件、驅動組件和支架組件的相互配合，實現了一種市政生活污水用曝氣池，使得水體晃動機構與產氣組成之間得以配合，在可以晃動水體，增加溶氧情況的前提下，可以利用晃動水體的作用力去驅動疏通板和疏通塊，有效避免曝氣口堵塞，保證了出氣效率，也保證了污水處理效果。

技術研發人員：周洪君,周亞君
受保護的技術使用者：江蘇林格環境工程集團有限公司
技術研發日：20240705
技術公布日：2025/4/28
