本技術涉及土壤污染區治理，具體領域為一種表面覆土鋪設裝置。

背景技術：

1、覆土法是處理土壤污染問題的常用方法之一。將污染土壤與水和大氣隔開，降低了污染物質進入環境的機會，降低了污染的程度。覆土行為相當于在污染土壤上方加了一層保護層，可以防止污染物質進一步擴散。將土壤污染區域表面清理、平整后，覆足夠厚度的種植土，下部污染土壤自然降解，不影響上部綠化生長，干凈的表層土壤可以被重新使用，恢復其原本的功能，如農業生產。

2、在通過覆土法對土壤污染區進行治理時，覆土鋪設環節完成后，會存在覆土隨風飄散的問題，會進一步污染周圍環境和地下水，擴大污染范圍。會影響后續的治理工作，如采樣、監測等工作，需要花費更多的時間和精力去收集和處理飄散的土壤。因此我們提出，一種表面覆土鋪設裝置，以減少覆土后飄散問題。

技術實現思路

1、本實用新型的目的在于提供一種，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種表面覆土鋪設裝置，包括插板，所述插板的數量為兩個，且為橫向對稱設置，所述插板的內腔固定連接有內桿，所述內桿的外壁套接有滑塊，所述滑塊的側壁固定連接有凸塊，兩個所述凸塊的內側之間安裝有平鋪結構，所述插板的上表面兩側固定連接有掛環，所述掛環的內環壁設置有掛鉤，四個所述掛鉤的內側之間設置有厚塑料布。

3、優選的，所述平鋪結構包括刮板，所述刮板的兩側與所述凸塊的外壁相扣合，所述刮板的前側壁對稱安裝有螺栓，所述螺栓的中心處與凸塊的內腔相套接，所述刮板的上表面中心處固定連接有振動電機，所述刮板的下表面固定連接有半圓柱。

4、優選的，所述半圓柱的數量為五個，且為橫向依次設置。

5、與現有技術相比，本實用新型的有益效果是：通過對稱的插板插入污染土壤進行固定，將插板區間的污染土壤鏟除部分，再將土壤污染區域表面清理平整后，覆足夠厚度的種植土，然后組合平鋪結構進行種植土的振實平整，將污染土壤充分覆蓋，同時平鋪結構可以取下，再將厚塑料布鋪設在插板之間，通過掛鉤連接，使下部污染土壤自然降解，不影響上部綠化生長，干凈的表層土壤可以被重新使用，將覆土與種植整合，在覆土過程中使用厚塑料布進行遮擋，有效地避免了種植土隨風飄散，確保了污染土壤的充分覆蓋，同時保證了干凈表層土壤的重新使用，該方法操作簡便，只需要進行覆土、種植土振實平整和平鋪結構的組合等基本步驟，而且這些步驟都是可重復進行的，便于后續的采樣和監測工作。

技術特征：

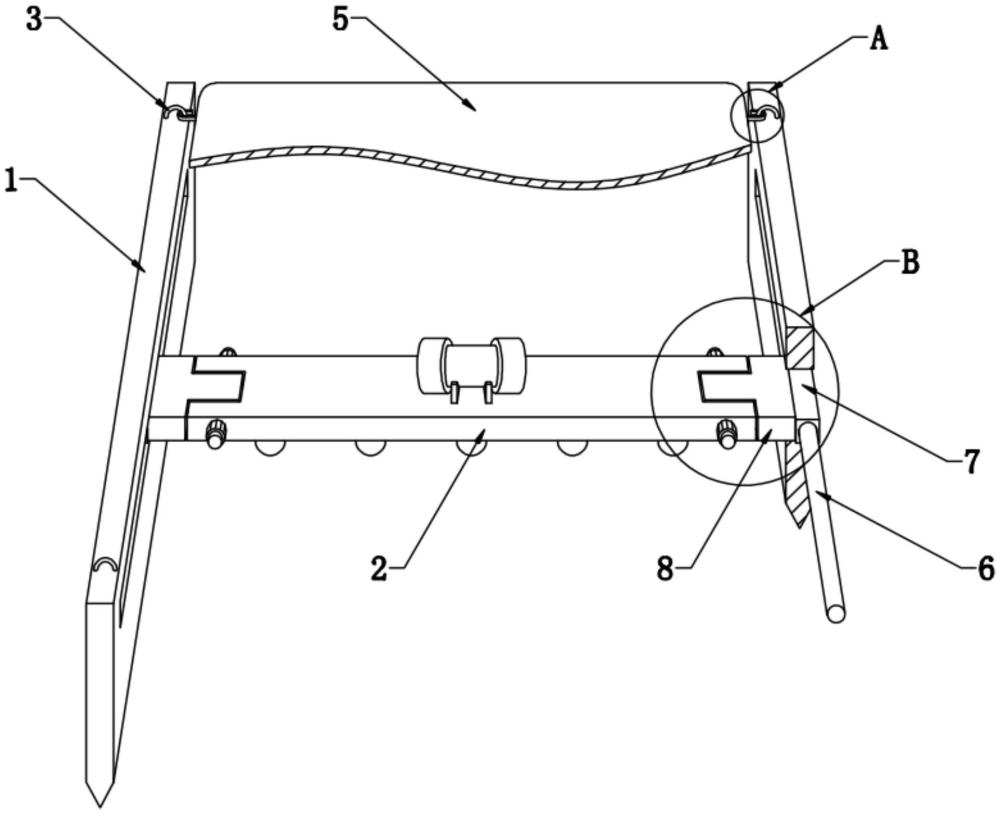

1.一種表面覆土鋪設裝置，其特征在于：包括插板(1)，所述插板(1)的數量為兩個，且為橫向對稱設置，所述插板(1)的內腔固定連接有內桿(6)，所述內桿(6)的外壁套接有滑塊(7)，所述滑塊(7)的側壁固定連接有凸塊(8)，兩個所述凸塊(8)的內側之間安裝有平鋪結構(2)，所述插板(1)的上表面兩側固定連接有掛環(3)，所述掛環(3)的內環壁設置有掛鉤(4)，四個所述掛鉤(4)的內側之間設置有厚塑料布(5)。

2.根據權利要求1所述的一種表面覆土鋪設裝置，其特征在于：所述平鋪結構(2)包括刮板(21)，所述刮板(21)的兩側與所述凸塊(8)的外壁相扣合，所述刮板(21)的前側壁對稱安裝有螺栓(22)，所述螺栓(22)的中心處與凸塊(8)的內腔相套接，所述刮板(21)的上表面中心處固定連接有振動電機(24)，所述刮板(21)的下表面固定連接有半圓柱(23)。

3.根據權利要求2所述的一種表面覆土鋪設裝置，其特征在于：所述半圓柱(23)的數量為五個，且為橫向依次設置。

技術總結
本技術公開了一種表面覆土鋪設裝置，包括插板，插板的數量為兩個，且為橫向對稱設置，插板的內腔固定連接有內桿，內桿的外壁套接有滑塊，滑塊的側壁固定連接有凸塊，兩個凸塊的內側之間安裝有平鋪結構，插板的上表面兩側固定連接有掛環，掛環的內環壁設置有掛鉤，四個掛鉤的內側之間設置有厚塑料布。將污染土壤充分覆蓋，使下部污染土壤自然降解，不影響上部綠化生長，干凈的表層土壤可以被重新使用，將覆土與種植整合，在覆土過程中使用厚塑料布進行遮擋，有效地避免了種植土隨風飄散，只需要進行覆土、種植土振實平整和平鋪結構的組合等基本步驟，而且這些步驟都是可重復進行的，便于后續的采樣和監測工作。

技術研發人員：趙鶴,趙萬明,趙陽,范冰,李智
受保護的技術使用者：中國水利水電第六工程局有限公司
技術研發日：20240705
技術公布日：2025/4/28
