本發明涉及凈水器控制，尤其是一種凈水保護裝置、控制方法和控制系統。

背景技術：

1、如今用戶更傾向于舒適性，通常利用熱水器將水加熱后在入戶管路內循環，使得家中各用水點能夠更快用上熱水，入戶管路內的熱水流入凈水器，入戶管路內溫度較高，容易滋生細菌和產生水垢等雜質，進而影響凈水器的凈水效果和使用壽命。

技術實現思路

1、本公開要解決的技術問題是為了克服現有技術中入戶管路內的水溫度過高，易滋生細菌，流入凈水器會導致凈水效果差的缺陷，提供一種凈水保護裝置、控制方法和控制系統。

2、本公開是通過下述技術方案來解決上述技術問題：

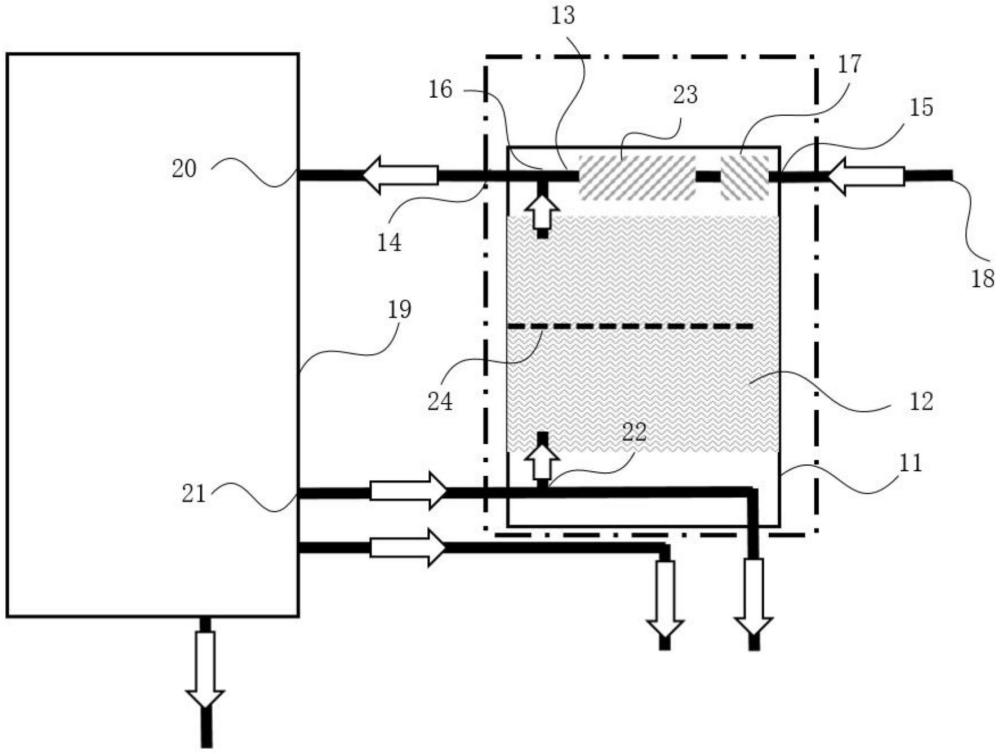

3、第一方面，提供一種凈水保護裝置，所述凈水保護裝置包括：儲水裝置、混水管路、出水口、第一閥門、第二閥門、液位傳感器、第一溫度傳感器和控制器；所述第一閥門包括：第一進水端和第一出水端，所述第二閥門包括：第二進水端、第三進水端和第二出水端；

4、所述第一進水端用于連接入戶管路，所述第一出水端連接所述混水管路的一端；所述第二進水端連接所述混水管路的另一端，所述第三進水端與所述儲水裝置連通，所述第二出水端連接所述凈水保護裝置的出水口；所述出水口用于連接凈水器的進水口；

5、所述第一溫度傳感器和所述液位傳感器均與所述控制器電連接，所述液位傳感器設置于所述儲水裝置內；所述第一溫度傳感器采集所述入戶管路中的進水溫度，并將所述進水溫度發送至所述控制器，所述液位傳感器采集所述儲水裝置內的儲水量，并將所述儲水量發送至控制器；

6、所述控制器用于根據儲水參數控制所述第一閥門的開度和所述第二閥門的開度，以使進入所述凈水器的水溫在目標溫度范圍內；其中，所述儲水參數包括：所述儲水量和所述進水溫度。

7、可選地，所述儲水參數還包括：所述儲水裝置內的水的存儲時長；

8、響應于所述儲水參數滿足第一預設條件，所述控制器用于調節所述第一閥門的開度；所述調節所述第一閥門的開度包括：減小所述第一閥門的開度至目標開度或將所述第一閥門的開度調節為零；

9、響應于所述儲水參數滿足第二預設條件和/或所述儲水參數滿足第三預設條件，所述控制器用于調節所述第二閥門的開度，以使所述儲水裝置、所述混水管路和所述凈水保護裝置的出水口連通；

10、所述第一預設條件包括：所述進水溫度大于溫度閾值且所述儲水量小于水量下限閾值；所述第二預設條件包括以下至少之一：所述儲水量大于等于水量上限閾值、所述存儲時長大于預設時間和所述進水溫度大于所述溫度閾值；所述第三預設條件包括：所述進水溫度大于所述溫度閾值、所述儲水量大于等于所述水量下限閾值和所述儲水量小于所述水量上限閾值。

11、可選地，所述儲水參數還包括：所述儲水裝置內的儲水溫度；所述儲水裝置內設有第二溫度傳感器，所述第二溫度傳感器與所述控制器電連接，所述第二溫度傳感器用于采集所述儲水溫度，并將所述儲水溫度發送至所述控制器；

12、所述控制器用于接收所述第二溫度傳感器采集的所述儲水溫度，并調節所述第二閥門的第二進水端和第三進水端的開度；

13、其中，所述第二進水端的開度與所述進水溫度呈負相關，所述第三進水端的開度與所述儲水溫度呈正相關。

14、可選地，所述凈水保護裝置還包括：第三閥門；所述第三閥門的第四進水端與所述凈水器的凈水出口連接，所述第三閥門的第三出水端與所述儲水裝置的注水口連接；

15、所述控制器還響應于所述儲水量小于水量上限閾值，控制所述第三閥門導通；或，所述控制器還響應于所述儲水量等于所述水量上限閾值，將所述第三閥門的開度調節至零。

16、可選地，所述凈水保護裝置還包括：

17、過濾裝置，所述過濾裝置設置于所述混水管道內，通過所述混水管路的第一端流出的水經過所述過濾裝置的過濾后，通過所述混水管路的第二端流出；

18、和/或，殺菌裝置，所述殺菌裝置設置于所述儲水裝置內，所述殺菌裝置與所述控制器電連接；所述控制器還響應于所述儲水裝置內的水的存儲時長超過預設時間，啟動所述儲水裝置的殺菌裝置，持續殺菌達到殺菌時長后關閉所述殺菌裝置；

19、和/或，報警器，所述液位傳感器與所述溫度傳感器分別與所述報警器電連接；所述報警器響應于所述儲水量小于水量下限閾值且所述進水溫度大于溫度閾值，發出暫停使用的提示；

20、和/或，所述儲水裝置內具有紊流結構。

21、第二方面，提供一種凈水保護裝置的控制方法，所述凈水保護裝置包括：儲水裝置、混水管路、出水口、第一閥門、第二閥門、液位傳感器、第一溫度傳感器和控制器；所述第一閥門包括：第一進水端和第一出水端，所述第二閥門包括：第二進水端、第三進水端和第二出水端；

22、所述第一進水端用于連接入戶管路，所述第一出水端連接所述混水管路的一端；所述第二進水端連接所述混水管路的另一端，所述第三進水端與所述儲水裝置連通，所述第二出水端連接所述凈水保護裝置的出水口；所述出水口用于連接凈水器的進水口；

23、所述第一溫度傳感器和所述液位傳感器均與所述控制器電連接，所述液位傳感器設置于所述儲水裝置內；所述第一溫度傳感器采集所述入戶管路中的進水溫度，并將所述進水溫度發送至所述控制器，所述液位傳感器采集所述儲水裝置內的儲水量，并將所述儲水量發送至控制器；

24、所述凈水保護裝置的控制方法包括：

25、獲取儲水參數；其中，所述儲水參數包括：所述儲水裝置內的儲水量和所述入戶管路中的進水溫度；

26、根據所述儲水參數控制所述第一閥門的開度和/或所述第二閥門的開度，以使進入所述凈水器的水溫在目標溫度范圍內。

27、可選地，所述儲水參數還包括：所述儲水裝置內的水的存儲時長；所述根據所述儲水參數控制所述第一閥門的開度和所述第二閥門的開度包括：

28、響應于所述儲水參數滿足第一預設條件，調節所述第一閥門的開度；所述調節所述第一閥門的開度包括：減小所述第一閥門的開度至目標開度或將所述第一閥門的開度調節為零；

29、響應于所述儲水參數滿足第二預設條件和/或所述儲水參數滿足第三預設條件，調節所述第二閥門的開度，以使所述儲水裝置、所述混水管路和所述凈水保護裝置的出水口連通；

30、所述第一預設條件包括：所述進水溫度大于溫度閾值且所述儲水量小于水量下限閾值；所述第二預設條件包括以下至少之一：所述儲水量大于等于水量上限閾值、所述存儲時長大于預設時間和所述進水溫度大于所述溫度閾值；所述第三預設條件包括：所述進水溫度大于所述溫度閾值、所述儲水量大于等于所述水量下限閾值和所述儲水量小于所述水量上限閾值。

31、可選地，所述儲水參數還包括：所述儲水裝置內的儲水溫度；所述儲水裝置內設有第二溫度傳感器；所述第二溫度傳感器與所述控制器電連接，所述第二溫度傳感器用于采集所述儲水溫度，并將所述儲水溫度發送至所述控制器；

32、所述根據所述儲水參數控制所述第一閥門的開度和所述第二閥門的開度還包括：

33、根據所述儲水溫度調節所述第二閥門的第二進水端和第三進水端的開度；

34、其中，所述第二進水端的開度與所述進水溫度呈負相關，所述第三進水端的開度與所述儲水溫度呈正相關。

35、可選地，所述凈水保護裝置還包括：第三閥門；所述第三閥門的第四進水端與所述凈水器的凈水出口連接，所述第三閥門的第三出水端與所述儲水裝置的注水口連接；

36、所述凈水保護裝置的控制方法還包括：

37、響應于所述儲水量小于水量上限閾值，控制所述第三閥門導通；

38、或，響應于所述儲水量達到所述水量上限閾值，將所述第三閥門的開度調節至零。

39、可選地，所述凈水保護裝置還包括：殺菌裝置，所述殺菌裝置設置于所述儲水裝置內，所述殺菌裝置與所述控制器電連接；

40、所述凈水保護裝置的控制方法還包括：

41、響應于所述儲水裝置內的水的存儲時長超過預設時間，啟動所述儲水裝置的殺菌裝置，持續殺菌達到殺菌時長后關閉所述殺菌裝置。

42、第三方面，提供一種凈水保護裝置的控制系統，所述凈水保護裝置包括：儲水裝置、混水管路、出水口、第一閥門、第二閥門、液位傳感器、第一溫度傳感器和控制器；所述第一閥門包括：第一進水端和第一出水端，所述第二閥門包括：第二進水端、第三進水端和第二出水端；

43、所述第一進水端用于連接入戶管路，所述第一出水端連接所述混水管路的一端；所述第二進水端連接所述混水管路的另一端，所述第三進水端與所述儲水裝置連通，所述第二出水端連接所述凈水保護裝置的出水口；所述出水口用于連接凈水器的進水口；

44、所述第一溫度傳感器和所述液位傳感器均與所述控制器電連接，所述液位傳感器設置于所述儲水裝置內；所述第一溫度傳感器采集所述入戶管路中的進水溫度，并將所述進水溫度發送至所述控制器，所述液位傳感器采集所述儲水裝置內的儲水量，并將所述儲水量發送至控制器；

45、所述凈水保護裝置的控制系統包括：

46、參數獲取模塊，用于獲取儲水參數；其中，所述儲水參數包括：所述儲水裝置內的儲水量和所述入戶管路中的進水溫度；

47、控制模塊，用于根據所述儲水參數控制所述第一閥門的開度和/或所述第二閥門的開度，以使進入所述凈水器的水溫在目標溫度范圍內。

48、可選地，儲水參數還包括：儲水裝置內的水的存儲時長；控制模塊包括：

49、響應于儲水參數滿足第一預設條件，調節第一閥門的開度；調節第一閥門的開度包括：減小第一閥門的開度至目標開度或將第一閥門的開度調節為零；

50、響應于儲水參數滿足第二預設條件和/或所述儲水參數滿足第三預設條件，調節第二閥門的開度，以使儲水裝置、混水管路和凈水保護裝置的出水口連通；

51、第一預設條件包括：進水溫度大于溫度閾值且儲水量小于水量下限閾值；第二預設條件包括以下至少之一：儲水量大于等于水量上限閾值、存儲時長大于預設時間和進水溫度大于溫度閾值；所述第三預設條件包括：所述進水溫度大于所述溫度閾值、所述儲水量大于等于所述水量下限閾值和所述儲水量小于所述水量上限閾值。

52、可選地，儲水參數還包括：儲水裝置內的儲水溫度；儲水裝置內設有第二溫度傳感器；第二溫度傳感器與控制器電連接，第二溫度傳感器用于采集儲水溫度，并將儲水溫度發送至控制器；

53、控制模塊還包括：

54、根據儲水溫度調節第二閥門的第二進水端和第三進水端的開度；

55、其中，第二進水端的開度與進水溫度呈負相關，第三進水端的開度與儲水溫度呈正相關。

56、可選地，凈水保護裝置還包括：第三閥門；第三閥門的第四進水端與凈水器的凈水出口連接，第三閥門的第三出水端與儲水裝置的注水口連接；

57、凈水保護裝置的控制系統還包括：

58、第三閥門控制模塊，用于響應于儲水量小于水量上限閾值，控制第三閥門導通；

59、或，用于響應于儲水量達到水量上限閾值，將第三閥門的開度調節至零。

60、可選地，凈水保護裝置還包括：殺菌裝置，殺菌裝置設置于儲水裝置內，殺菌裝置與控制器電連接；

61、凈水保護裝置的控制系統還包括：

62、殺菌模塊，用于響應于儲水裝置內的水的存儲時長超過預設時間，啟動儲水裝置的殺菌裝置，持續殺菌達到殺菌時長后關閉殺菌裝置。

63、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本公開各較佳實例。

64、本公開的積極進步效果在于：本公開通過包含儲水裝置的凈水保護裝置，基于儲水參數控制第一閥門的開度和第二閥門的開度，以使進入凈水器的水溫在目標溫度范圍內，避免熱水經由入戶管路流入凈水器的進水口，避免水因溫度高而滋生細菌和產生水垢，提高凈水器的凈水效果和使用壽命。
