本技術涉及廢水凈化，具體涉及一種處理煙花廠廢水的凈化系統。

背景技術：

1、煙花廠在生產爆竹和煙花時，容易產生高濃度的高氯酸鹽廢水；若直接排放，則會污染環境。根據環保部門要求，需要對煙花廠高氯酸鹽廢水進行凈化處理。目前，業內對煙花廠高氯酸鹽廢水的處理方法一般采用化學處理方法，即向廢水中投加某種化學物質，借助化學反應來降解污染物質。然而，該化學處理方法在對煙花廠高氯酸鹽廢水處理時對高氯酸鹽的降解并不完全，容易導致高氯酸鹽殘留量高于排放標準。

2、綜上所述，需要一種處理煙花廠廢水的凈化系統以解決現有化學處理方法在對煙花廠高氯酸鹽廢水處理時導致高氯酸鹽殘留量超標的問題。

技術實現思路

1、本實用新型目的在于提供一種處理煙花廠廢水的凈化系統，具體技術方案如下：

2、一種處理煙花廠廢水的凈化系統，包括沿水流凈化方向依次設置且連通的浸沒式超濾器、多介質過濾器、精密過濾器、一級反滲透過濾器和二級反滲透過濾器；所述浸沒式超濾器的進水口與存有煙花廠廢水的原水收集池連通；在所述浸沒式超濾器和所述多介質過濾器之間的管路上設置增壓泵；所述二級反滲透過濾器的出水口與產水箱連通。

3、可選的，在所述浸沒式超濾器內設置含有多孔結構的中空纖維膜。

4、可選的，所述中空纖維膜的多孔結構的孔徑小于0.05微米。

5、可選的，在所述多介質過濾器內填充錳砂填料。

6、可選的，在所述精密過濾器中設置pp棉濾芯；在所述精密過濾器與所述多介質過濾器之間的管路上設置加藥口。

7、可選的，在所述一級反滲透過濾器和所述二級反滲透過濾器中均設置反滲透膜。

8、可選的，所述凈化系統還包括空壓機；所述空壓機的出氣口通過管路與所述浸沒式超濾器連通。

9、可選的，所述凈化系統還包括反洗水箱；所述反洗水箱的進水口與所述二級反滲透過濾器連通，而出水口與所述浸沒式超濾器連通。

10、可選的，所述凈化系統還包括第一回流管路、第二回流管路和第三回流管路；所述第一回流管路的一端與所述多介質過濾器連通，而另一端與所述原水收集池連通；所述第二回流管路的一端與所述一級反滲透過濾器連通，而另一端與所述原水收集池連通；所述第三回流管路的一端與所述二級反滲透過濾器連通，而另一端與所述原水收集池連通；

11、所述凈化系統還包括收集管路；所述收集管路的一端與所述一級反滲透過濾器連通，而另一端與收集箱連通。

12、可選的，所述凈化系統還包括回用管路；所述回用管路的一端與所述產水箱連通，而另一端與儲水箱連通；

13、還包括排放管路，所述排放管路與所述產水箱連通；

14、還包括安裝箱，所述凈化系統設置在所述安裝箱內，便于隔音；在所述安裝箱上設置通風孔，便于散熱。

15、應用本實用新型的技術方案，至少具有以下有益效果：

16、(1)本實用新型提供的一種處理煙花廠廢水的凈化系統，在增壓泵的作用下，原水收集池中的煙花廠高氯酸鹽廢水進入所述凈化系統完成凈化處理；具體的，高氯酸鹽廢水依次經浸沒式超濾器、多介質過濾器、精密過濾器、一級反滲透過濾器和二級反滲透過濾器進行凈化處理，能夠達到高氯酸鹽濃度不高于0.7mg/l的排放標準，解決了現有化學處理方法在對煙花廠高氯酸鹽廢水處理時導致高氯酸鹽殘留量超標的問題；其中，部分達標的凈化水通過回用管路與煙花廠車間的儲水箱連通，實現凈化水的回用，為企業節約水源，減少水的浪費；多出的達標的凈化水通過排放管路排放出去。本實用新型操作方便，可以借助現有控制系統實現全程遠程自動控制；產水能夠達到回用要求；凈化系統占地面積小，可以根據現場情況進行布局。

17、(2)本實用新型采用浸沒式超濾器，能耗低，維護方便，能大大節省后期運行成本，其內設置的中空纖維膜能夠被空壓機和反洗水箱清洗，便于中空纖維膜循環使用，能夠兩到三年進行一次膜更換。

18、(3)本實用新型采用一級反滲透過濾器和二級反滲透過濾器，能夠使得產水達到回用要求，節約水資源，降低企業經營成本。

19、除了上面所描述的目的、特征和優點之外，本實用新型還有其它的目的、特征和優點。下面將參照?qǐng)D，對本實用新型作進一步詳細的說明。

技術特征：

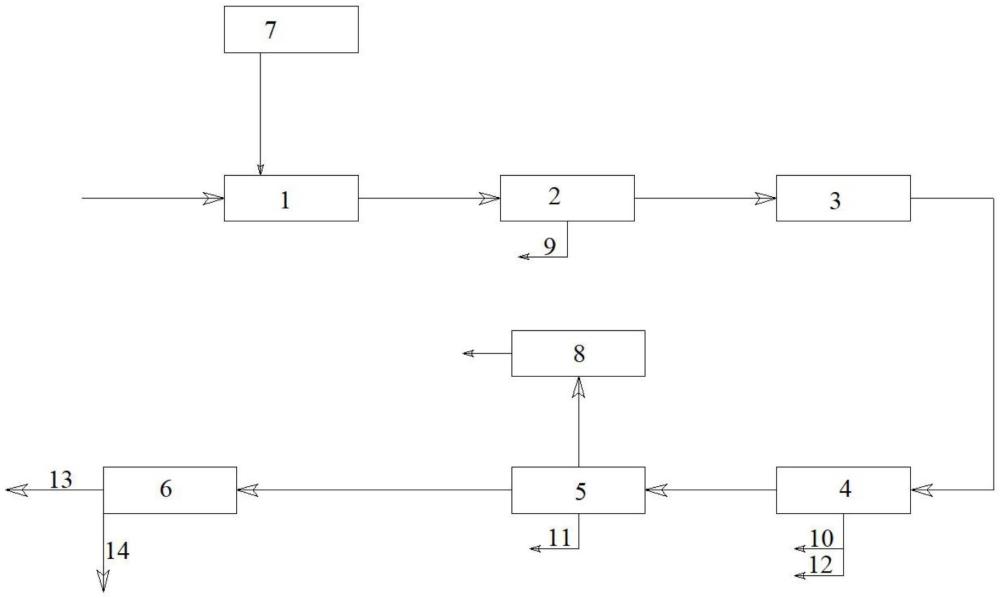

1.一種處理煙花廠廢水的凈化系統，其特征在于，包括沿水流凈化方向依次設置且連通的浸沒式超濾器(1)、多介質過濾器(2)、精密過濾器(3)、一級反滲透過濾器(4)和二級反滲透過濾器(5)；所述浸沒式超濾器(1)的進水口與存有煙花廠廢水的原水收集池連通；在所述浸沒式超濾器(1)和所述多介質過濾器(2)之間的管路上設置增壓泵；所述二級反滲透過濾器(5)的出水口與產水箱(6)連通。

2.根據權利要求1所述的處理煙花廠廢水的凈化系統，其特征在于，在所述浸沒式超濾器(1)內設置含有多孔結構的中空纖維膜。

3.根據權利要求2所述的處理煙花廠廢水的凈化系統，其特征在于，所述中空纖維膜的多孔結構的孔徑小于0.05微米。

4.根據權利要求1所述的處理煙花廠廢水的凈化系統，其特征在于，在所述多介質過濾器(2)內填充錳砂填料。

5.根據權利要求1所述的處理煙花廠廢水的凈化系統，其特征在于，在所述精密過濾器(3)中設置pp棉濾芯；在所述精密過濾器(3)與所述多介質過濾器(2)之間的管路上設置加藥口。

6.根據權利要求1所述的處理煙花廠廢水的凈化系統，其特征在于，在所述一級反滲透過濾器(4)和所述二級反滲透過濾器(5)中均設置反滲透膜。

7.根據權利要求1-6任一項所述的處理煙花廠廢水的凈化系統，其特征在于，還包括空壓機(7)；所述空壓機(7)的出氣口通過管路與所述浸沒式超濾器(1)連通。

8.根據權利要求7所述的處理煙花廠廢水的凈化系統，其特征在于，還包括反洗水箱(8)；所述反洗水箱(8)的進水口與所述二級反滲透過濾器(5)連通，而出水口與所述浸沒式超濾器(1)連通。

9.根據權利要求7所述的處理煙花廠廢水的凈化系統，其特征在于，還包括第一回流管路(9)、第二回流管路(10)和第三回流管路(11)；所述第一回流管路(9)的一端與所述多介質過濾器(2)連通，而另一端與所述原水收集池連通；所述第二回流管路(10)的一端與所述一級反滲透過濾器(4)連通，而另一端與所述原水收集池連通；所述第三回流管路(11)的一端與所述二級反滲透過濾器(5)連通，而另一端與所述原水收集池連通；

10.根據權利要求7所述的處理煙花廠廢水的凈化系統，其特征在于，還包括回用管路(13)；所述回用管路(13)的一端與所述產水箱(6)連通，而另一端與儲水箱連通；

技術總結
本技術涉及廢水凈化技術領域，具體涉及一種處理煙花廠廢水的凈化系統。該凈化系統包括沿水流凈化方向依次設置且連通的浸沒式超濾器、多介質過濾器、精密過濾器、一級反滲透過濾器和二級反滲透過濾器；所述浸沒式超濾器的進水口與存有煙花廠廢水的原水收集池連通；在所述浸沒式超濾器和所述多介質過濾器之間的管路上設置增壓泵；所述二級反滲透過濾器的出水口與產水箱連通。本技術在對煙花廠高氯酸鹽廢水處理時能夠達到高氯酸鹽濃度不高于0.7mg/L的排放標準。

技術研發人員：王攀,譚功力
受保護的技術使用者：株洲日望精工有限公司
技術研發日：20240703
技術公布日：2025/4/28
