本技術涉及絕緣子清理，具體為絕緣子帶電清洗清掃刷。

背景技術：

1、絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端懸掛多個盤狀的絕緣體，它是為了增加爬電距離的，通常由玻璃或陶瓷制成，稱為絕緣子。絕緣子在室外使用，長時間由于粉塵堆積、鳥類排糞等原因，絕緣子表面會形成各種污物，絕緣子表面會由于各種污物的出現而導致其絕緣電阻降低的現象，進而導致絕緣子閃絡等安全事故，對線路的安全運行構成極大的隱患。人工對絕緣子進行清掃一般需要停電，而且存在著工作量大、工作環境危險、工作效率低等缺點，使用可以自動進行清掃的機構代替人力清掃已經成為了一個趨勢。

2、授權(公告)號為cn105170509b的中國專利公開了一種絕緣子串清洗工具，屬于電網領域，解決現有技術中絕緣子串清洗的工作效率低，隱患多的技術問題，該發明提供的絕緣子串清洗工具包括支架，支架上設有托盤、容器和操作桿，操作桿上設有用于清洗絕緣子串的刷頭，刷頭位于托盤的正上方，容器用于儲存清洗液，托盤、容器和刷頭依次連通形成供水系統，且托盤安裝在絕緣子串上以將絕緣子串清洗工具定位。

3、上述專利中涉及的絕緣子清洗工具，其僅僅依靠一個刷頭對絕緣子進行清理，而較長的絕緣子需要對其下凹處進行依次清理，清理效率較低，因此我們需要提出絕緣子帶電清洗清掃刷。

技術實現思路

1、本實用新型的目的在于提供絕緣子帶電清洗清掃刷，具備可高效對絕緣子進行清理的優點，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供絕緣子帶電清洗清掃刷，包括清理殼體，所述清理殼體的頂部設置有安裝組件，所述清理殼體內腔的兩側均設置有與清理殼體相適配的弧形轉動架，所述弧形轉動架與清理殼體之間設置有轉動連接組件，所述弧形轉動架通過轉動連接組件轉動安裝于所述清理殼體的內腔，兩組所述弧形轉動架的內側固定安裝有毛刷連接桿，所述毛刷連接桿的表面朝內安裝有清理毛刷，兩組所述弧形轉動架的內側設有弧形驅動架，所述弧形驅動架固定安裝于毛刷連接桿的表面，所述清理殼體的兩側均安裝有用于帶動弧形驅動架轉動的驅動組件。

3、優選的，所述驅動組件包括固定安裝于清理殼體兩側的驅動電機，所述驅動電機的輸出軸固定安裝有驅動齒輪，所述弧形驅動架的表面開設有與驅動齒輪相適配的齒槽，所述驅動齒輪的一側貫穿清理殼體并延伸至清理殼體的內腔與齒槽的內腔嚙合。

4、優選的，所述清理殼體的兩側且位于驅動齒輪的對應處開設有槽道，所述驅動齒輪的表面與槽道的內腔轉動連接。

5、優選的，所述清理殼體的兩側且位于驅動電機的對應處固定安裝有安裝架，所述驅動電機通過安裝架固定安裝于所述清理殼體的兩側。

6、優選的，所述轉動連接組件包括固定安裝于弧形轉動架表面的t型轉動架，所述清理殼體的內壁且位于t型轉動架的對應處開設有t型轉動槽，所述t型轉動架的表面與t型轉動槽的內壁轉動連接。

7、優選的，所述安裝組件包括固定安裝于清理殼體頂部的安裝板，所述安裝板的頂部固定安裝有連接架，所述連接架的底部固定安裝有定位管，所述定位管的一側設置鎖緊組件。

8、優選的，所述鎖緊組件包括固定安裝于定位管一側的鎖緊管，所述鎖緊管的一端螺紋連接有鎖緊桿，所述鎖緊桿的一端依次貫穿鎖緊管和定位管并延伸至定位管的內腔。

9、優選的，所述清理殼體的底部呈敞口狀設置，且所述弧形驅動架和弧形轉動架與清理殼體呈相適配設置。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過安裝組件的設置，可以將本裝置安裝于撐桿等結構上，用于將本裝置移動至絕緣子的對應處，在使用時，將清理殼體套在絕緣子的表面然后通過驅動組件帶動清理毛刷對絕緣子的表面進行清理，本裝置中清理毛刷覆蓋整個絕緣子，可以一次性對絕緣子進行清理，清理效率較高。

技術特征：

1.絕緣子帶電清洗清掃刷，其特征在于，包括：

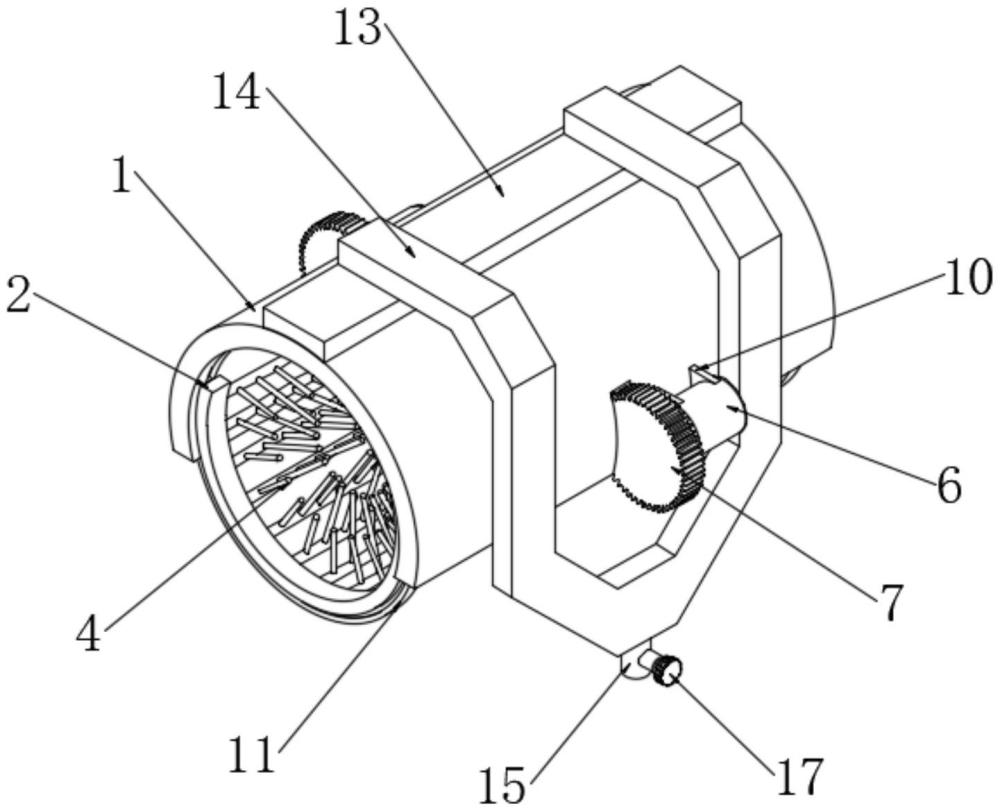

2.根據權利要求1所述的絕緣子帶電清洗清掃刷，其特征在于：所述驅動組件包括固定安裝于清理殼體(1)兩側的驅動電機(6)，所述驅動電機(6)的輸出軸固定安裝有驅動齒輪(7)，所述弧形驅動架(5)的表面開設有與驅動齒輪(7)相適配的齒槽(8)，所述驅動齒輪(7)的一側貫穿清理殼體(1)并延伸至清理殼體(1)的內腔與齒槽(8)的內腔嚙合。

3.根據權利要求2所述的絕緣子帶電清洗清掃刷，其特征在于：所述清理殼體(1)的兩側且位于驅動齒輪(7)的對應處開設有槽道(9)，所述驅動齒輪(7)的表面與槽道(9)的內腔轉動連接。

4.根據權利要求2所述的絕緣子帶電清洗清掃刷，其特征在于：所述清理殼體(1)的兩側且位于驅動電機(6)的對應處固定安裝有安裝架(10)，所述驅動電機(6)通過安裝架(10)固定安裝于所述清理殼體(1)的兩側。

5.根據權利要求1所述的絕緣子帶電清洗清掃刷，其特征在于：所述轉動連接組件包括固定安裝于弧形轉動架(2)表面的t型轉動架(11)，所述清理殼體(1)的內壁且位于t型轉動架(11)的對應處開設有t型轉動槽(12)，所述t型轉動架(11)的表面與t型轉動槽(12)的內壁轉動連接。

6.根據權利要求1所述的絕緣子帶電清洗清掃刷，其特征在于：所述安裝組件包括固定安裝于清理殼體(1)頂部的安裝板(13)，所述安裝板(13)的頂部固定安裝有連接架(14)，所述連接架(14)的底部固定安裝有定位管(15)，所述定位管(15)的一側設置鎖緊組件。

7.根據權利要求6所述的絕緣子帶電清洗清掃刷，其特征在于：所述鎖緊組件包括固定安裝于定位管(15)一側的鎖緊管(16)，所述鎖緊管(16)的一端螺紋連接有鎖緊桿(17)，所述鎖緊桿(17)的一端依次貫穿鎖緊管(16)和定位管(15)并延伸至定位管(15)的內腔。

8.根據權利要求1所述的絕緣子帶電清洗清掃刷，其特征在于：所述清理殼體(1)的底部呈敞口狀設置，且所述弧形驅動架(5)和弧形轉動架(2)與清理殼體(1)呈相適配設置。

技術總結
本技術公開了絕緣子帶電清洗清掃刷，屬于絕緣子清理技術領域，包括清理殼體，所述清理殼體的頂部設置有安裝組件，所述清理殼體內腔的兩側均設置有與清理殼體相適配的弧形轉動架，所述弧形轉動架與清理殼體之間設置有轉動連接組件，所述弧形轉動架通過轉動連接組件轉動安裝于所述清理殼體的內腔，兩組所述弧形轉動架的內側固定安裝有毛刷連接桿；本技術通過安裝組件的設置，可以將本裝置安裝于撐桿等結構上，用于將本裝置移動至絕緣子的對應處，在使用時，將清理殼體套在絕緣子的表面然后通過驅動組件帶動清理毛刷對絕緣子的表面進行清理，本裝置中清理毛刷覆蓋整個絕緣子，可以一次性對絕緣子進行清理，清理效率較高。

技術研發人員：王黎萍,湯良華,劉為民,鄢翼然,劉逸思
受保護的技術使用者：武漢神潔建設發展有限公司
技術研發日：20240630
技術公布日：2025/4/28
