本技術涉及污水凈化領域，具體是一種具有過濾功能的污水處理裝置。

背景技術：

1、污水處理是開發利用水資源的有效措施，污水利用是將城市污水、工業污水通過膜生物反應器等設備處理后，將其用于綠化、沖洗、補充觀賞水等非飲用目的。

2、申請號為cn212712991u的專利，?通過后置活性炭濾料層進行降解吸附，使水中溶解雜質在碳粒表面上濃縮，從而達到殺菌的作用，消毒箱中設置有多層后置活性炭濾料層，過濾后的清水可以直接飲用，省去了燒開水殺毒的煩惱，給日常生活帶來了更多選擇，提高了生活品質，更安全、更放心，污水處理的時候還需要添加絮凝劑，該裝置無法向處理池內有序添加絮凝劑導致過濾處理的效果一般。

技術實現思路

1、本實用新型的目的在于：為了解決污水處理的時候還需要添加絮凝劑，該裝置無法向處理池內有序添加絮凝劑導致過濾處理的效果一般的問題，提供一種具有過濾功能的污水處理裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有過濾功能的污水處理裝置，包括處理池，所述處理池的側邊通過支撐條固定有料箱，所述處理池的頂部貫穿設置有槽口，所述料箱設置有下料框，所述下料框的內部設置有擋塊，并且下料框的底部貫穿有圓孔，所述擋塊的底部固定有圓桿并且圓桿貫穿圓孔，所述料箱的底部固定有支撐架，所述支撐架的內側固定有支撐板，所述支撐板的外部固定安裝有電機，所述電機的輸出端貫穿支撐板并固定有偏心輪，所述偏心輪與圓桿位于同一條直線上。

3、作為本實用新型再進一步的方案：所述支撐架的底部固定有過濾框，所述過濾框的底部設置有過濾孔，所述擋塊的底部固定有豎軸，所述豎軸的底部位于過濾框的內部并固定有翻板。

4、作為本實用新型再進一步的方案：所述過濾框的頂部安裝有電磁滑軌，所述電磁滑軌的外部滑動連接有電磁滑塊，所述電磁滑塊固定有延伸桿，所述延伸桿的底部固定設置有推板。

5、作為本實用新型再進一步的方案：所述料箱的內部存放有絮凝劑顆粒。

6、作為本實用新型再進一步的方案：所述料箱的底部向下料框的位置傾斜，便于使料箱內的絮凝劑進入下料框的內部。

7、作為本實用新型再進一步的方案：所述過濾框位于槽口的正上方，并且過濾框的長寬小于槽口的長寬。

8、作為本實用新型再進一步的方案：所述偏心輪與圓桿位于同一條直線上。

9、與現有技術相比，本實用新型的有益效果是：

10、1、通過啟動電機帶動偏心輪轉動，偏心輪轉動與圓桿的底部接觸并使圓桿在圓孔的內部被抬高，圓桿升高的時候擋塊隨之升高并從下料框的內部離開，由于料箱的底部向下料框的位置傾斜，所以料箱內的絮凝顆粒可以進入下料框的內部，并且下料框也是具備傾斜角度的，當擋塊從下料框的內部離開后，絮凝顆粒可以從下料框內傾斜滑落到過濾框的內部；

11、2、通過擋塊升降的時候通過豎軸帶動翻板升降，翻板上下運動對過濾框內的絮凝顆粒翻動，同時電磁滑塊在電磁滑軌的外部滑動，然后帶動延伸桿與翻板移動對絮凝顆粒翻動，通過對絮凝顆粒翻動使其可以快速的通過過濾孔，然后絮凝顆粒內較大的雜質留在過濾框的內部，通過過濾框絮凝顆粒從槽口進入到處理池的內部，有利于向處理池內添加絮凝劑提高對污水過濾處理的效果。

技術特征：

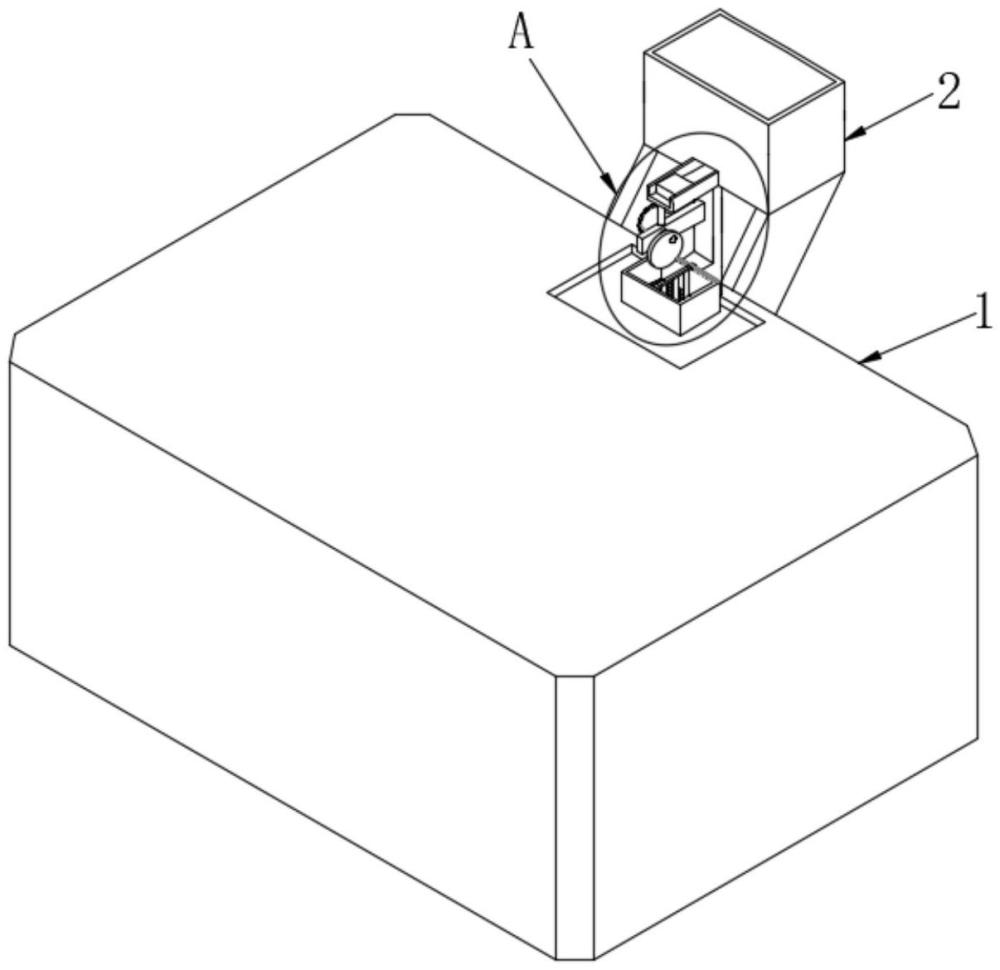

1.一種具有過濾功能的污水處理裝置，包括處理池（1），其特征在于，所述處理池（1）的側邊通過支撐條固定有料箱（2），所述處理池（1）的頂部貫穿設置有槽口（3），所述料箱（2）設置有下料框（4），所述下料框（4）的內部設置有擋塊（5），并且下料框（4）的底部貫穿有圓孔（6），所述擋塊（5）的底部固定有圓桿（7）并且圓桿（7）貫穿圓孔（6），所述料箱（2）的底部固定有支撐架（8），所述支撐架（8）的內側固定有支撐板（9），所述支撐板（9）的外部固定安裝有電機（10），所述電機（10）的輸出端貫穿支撐板（9）并固定有偏心輪（12）。

2.根據權利要求1所述的一種具有過濾功能的污水處理裝置，其特征在于，所述支撐架（8）的底部固定有過濾框（13），所述過濾框（13）的底部設置有過濾孔（14），所述擋塊（5）的底部固定有豎軸（21），所述豎軸（21）的底部位于過濾框（13）的內部并固定有翻板（15）。

3.根據權利要求2所述的一種具有過濾功能的污水處理裝置，其特征在于，所述過濾框（13）的頂部安裝有電磁滑軌（17），所述電磁滑軌（17）的外部滑動連接有電磁滑塊（18），所述電磁滑塊（18）固定有延伸桿（19），所述延伸桿（19）的底部固定設置有推板（20）。

4.根據權利要求1所述的一種具有過濾功能的污水處理裝置，其特征在于，所述料箱（2）的內部存放有絮凝劑顆粒。

5.根據權利要求1所述的一種具有過濾功能的污水處理裝置，其特征在于，所述料箱（2）的底部向下料框（4）的位置傾斜，便于使料箱（2）內的絮凝劑進入下料框（4）的內部。

6.根據權利要求2所述的一種具有過濾功能的污水處理裝置，其特征在于，所述過濾框（13）位于槽口（3）的正上方，并且過濾框（13）的長寬小于槽口（3）的長寬。

7.根據權利要求1所述的一種具有過濾功能的污水處理裝置，其特征在于，所述偏心輪（12）與圓桿（7）位于同一條直線上。

技術總結
本技術公開了一種具有過濾功能的污水處理裝置，包括處理池，所述處理池的側邊通過支撐條固定有料箱，所述處理池的頂部貫穿設置有槽口，所述料箱設置有下料框，所述下料框的內部設置有擋塊，并且下料框的底部貫穿有圓孔，所述擋塊的底部固定有圓桿并且圓桿貫穿圓孔，所述料箱的底部固定有支撐架，涉及污水凈化領域。本技術通過啟動電機帶動偏心輪轉動，偏心輪轉動與圓桿的底部接觸并使圓桿在圓孔的內部被抬高，圓桿升高的時候擋塊隨之升高并從下料框的內部離開，由于料箱的底部向下料框的位置傾斜，所以料箱內的絮凝顆粒可以進入下料框的內部，當擋塊從下料框的內部離開后，絮凝顆粒可以從下料框內傾斜滑落到過濾框的內部。

技術研發人員：董新良
受保護的技術使用者：紹興市鼎泰節能環保科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
