本發明涉及固體廢物處理，尤其涉及一種廚余垃圾資源化處理裝置及方法。

背景技術：

1、廚余垃圾是指居民日常生活及食品加工、飲食服務、單位供餐等活動中產生的易腐有機廢棄物，主要包括果皮菜葉、剩飯菜、茶渣、餐廳/食堂的餐后殘余、過期食材、食品加工廢料等。隨著我國城鎮化率提升、餐飲業規模擴大、消費模式轉變，我國廚余垃圾產生量逐年增加。廚余垃圾具有含水率高(60～90％)、有機質含量高(占干物質80％以上)、富含氮磷等營養元素、易腐敗發臭等特點，如不妥善處置會造成嚴重的環境污染、疾病傳播和資源浪費。

2、針對廚余垃圾處置，目前國內外主流的技術是好氧堆肥、厭氧消耗、黑水虻養殖、協同焚燒發電等，但存在處置周期長、技術成熟度不高、占地面積大、環境和經濟效益差、需要政府補貼等問題。亟需研發一種經濟、高效、安全、環保的資源化處置技術。近年來，國內外也開展了較多廚余垃圾資源化處置技術的研究探索，例如，公開號為cn115947624a的中國專利申請公開了一種基于餐廚垃圾制備有機肥的系統，通過水解并添加化肥制備有機肥；公開號為cn115971211a的中國專利申請公開了一種基于熱水解的餐廚垃圾全組分資源化利用方法及系統，通過破碎分揀、低溫?zé)崴?、高溫?zé)崴狻⒄{(diào)配等步驟制備生物油、葉肥、土壤改良劑；公開號為cn104148357a的中國專利申請公開了一種處理有機固體廢棄物的方法和裝置。然而，上述方案均未實現廚余垃圾最大化的資源利用，經濟、環境效益較低，技術工藝仍需改進。

技術實現思路

1、本發明的目的在于提供一種廚余垃圾資源化處理裝置及方法，解決現有廚余垃圾處理工藝處置周期長、技術成熟度不高、裝置占地面積大、環境和經濟效益差、未實現廚余垃圾最大化的資源利用的問題。

2、為了實現上述發明目的，本發明提供以下技術方案：

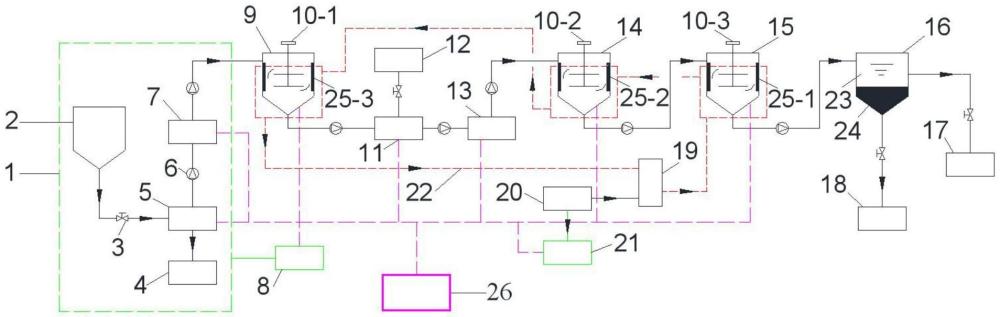

3、本發明提供了一種廚余垃圾資源化處理裝置，包括廚余垃圾分級處理單元、除臭單元8、供熱單元、煙氣治理單元21、以及plc自動控制單元26；

4、所述廚余垃圾分級處理單元包括順序連接的工廠垃圾儲存池2、廚余垃圾分揀單元5、廚余垃圾破碎制漿單元7、初級漿液加熱儲存單元9、油水固三相分離單元11、固水混合二次研磨單元13、二級漿液加熱儲存單元14、三級漿液反應單元15、反應產物儲存分離單元16、以及油固儲存單元18；所述廚余垃圾分揀單元5還連接有分離物儲存單元4；所述油水固三相分離單元11還連接有泔水油儲存單元12；所述反應產物儲存分離單元16還連接有液體水肥儲存單元17；

5、密閉間1包括所述工廠垃圾儲存池2、所述分離物儲存單元4、所述廚余垃圾分揀單元5、所述廚余垃圾破碎制漿單元7；所述除臭單元8與所述密閉間1相連接；

6、所述供熱單元包括順次連接的生物質鍋爐20、導熱油爐19；所述導熱油爐19中的導熱油在導熱油加熱管22中依次流經所述三級漿液反應單元15、所述二級漿液加熱儲存單元14、所述初級漿液加熱儲存單元9并回流至所述導熱油爐19；

7、所述煙氣治理單元21與所述生物質鍋爐20相連接；

8、所述plc自動控制單元26分別與所述廚余垃圾分揀單元5、所述廚余垃圾破碎制漿單元7、所述初級漿液加熱儲存單元9、所述油水固三相分離單元11、所述固水混合二次研磨單元13、所述二級漿液加熱儲存單元14、所述三級漿液反應單元15、所述除臭單元8、所述煙氣治理單元21相連接。

9、優選的，在所述一種廚余垃圾資源化處理裝置中，在所述廚余垃圾分級處理單元中，所述工廠垃圾儲存池2通過閥門3與所述廚余垃圾分揀單元5相連接；所述油水固三相分離單元11通過閥門與所述泔水油儲存單元12相連接；所述反應產物儲存分離單元16通過閥門與所述油固儲存單元18相連接；所述反應產物儲存分離單元16通過閥門與所述液體水肥儲存單元17相連接。

10、優選的，在所述一種廚余垃圾資源化處理裝置中，在所述廚余垃圾分級處理單元中，所述廚余垃圾分揀單元5中分揀出分離物的廚余垃圾通過泵6輸送至所述廚余垃圾破碎制漿單元7；所述廚余垃圾破碎制漿單元7的漿液通過泵輸送至所述初級漿液加熱儲存單元9；所述初級漿液加熱儲存單元9的廚余初級漿液通過泵輸送至所述油水固三相分離單元11；所述油水固三相分離單元11分離出的固相和水相通過泵輸送至所述固水混合二次研磨單元13；所述固水混合二次研磨單元13的二次研磨漿液通過泵輸送至所述二級漿液加熱儲存單元14；所述二級漿液加熱儲存單元14的漿液通過泵輸送至所述三級漿液反應單元15；所述三級漿液反應單元15的反應產物通過泵輸送至所述反應產物儲存分離單元16。

11、優選的，在所述一種廚余垃圾資源化處理裝置中，在所述廚余垃圾分級處理單元中，所述初級漿液加熱儲存單元9的內部設有攪拌裝置10-1與加熱裝置25-3。

12、優選的，在所述一種廚余垃圾資源化處理裝置中，在所述廚余垃圾分級處理單元中，所述二級漿液加熱儲存單元14的內部設有攪拌裝置10-2與加熱裝置25-2。

13、優選的，在所述一種廚余垃圾資源化處理裝置中，在所述廚余垃圾分級處理單元中，所述三級漿液反應單元15的內部設有攪拌裝置10-3與加熱裝置25-1。

14、本發明還提供了一種廚余垃圾資源化處理方法，采用所述一種廚余垃圾資源化處理裝置，包括以下步驟：

15、步驟1、將儲存在工廠垃圾儲存池2的廚余垃圾經過廚余垃圾分揀單元5進行分揀；分揀出的分離物輸送至分離物儲存單元4；分揀出分離物的廚余垃圾輸送至廚余垃圾破碎制漿單元7進行破碎，將破碎得到的漿液輸送至初級漿液加熱儲存單元9；收集密閉間1中的臭氣，通過除臭單元8進行臭氣治理；

16、步驟2、初級漿液加熱儲存單元9中的漿液進行第一反應；將第一反應所得廚余初級漿液輸送至油水固三相分離單元11進行分離，得到泔水油、固相、水相；將泔水油輸送至泔水油存儲單元12；將固相與水相混合輸送至固水混合二次研磨單元13進行研磨，得到二次研磨漿液；將二次研磨漿液輸送至二級漿液加熱儲存單元14進行第二反應；將第二反應所得漿液輸送至三級漿液反應單元15；

17、步驟3、三級漿液反應單元15中的漿液進行第三反應，得到反應產物；將反應產物輸送至反應產物儲存分離單元16進行分離，得到水相產物23、油固混合相產物24；水相產物23輸送至液體水肥儲存單元17；油固混合相產物24輸送至油固儲存單元18；

18、其中，生物質鍋爐20產生的熱量對導熱油爐19中的導熱油進行加熱，為步驟2中的第一反應與第二反應、步驟3中的第三反應供熱；收集生物質鍋爐20中的煙氣，通過煙氣治理單元21進行煙氣治理。

19、優選的，在所述一種廚余垃圾資源化處理方法中，步驟2中，所述第一反應的條件包括：壓力為常壓，加熱溫度為80～100℃，攪拌速度為100～600rpm，反應時間為0.5～2h。

20、優選的，在所述一種廚余垃圾資源化處理方法中，步驟2中，所述第二反應的條件包括：壓力為0.1～1mpa，加熱溫度為100～180℃，攪拌速度為100～600rpm，反應時間為0.5～2h。

21、優選的，在所述一種廚余垃圾資源化處理方法中，步驟3中，所述第三反應的條件包括：壓力為5～15mpa，反應溫度為260～350℃，攪拌速度為100～600rpm，反應時間為0.5～2h。

22、經由上述的技術方案可知，與現有技術相比，本發明具有如下有益效果：

23、(1)本發明提供的廚余垃圾資源化處理方法反應時間短，處理速度快，0.5～2h就可以完成反應；同時，技術工藝占地面積小，僅占其他技術同噸位產品的1/10。

24、(2)本發明提供的廚余垃圾資源化處理方法無害化徹底，由于反應在中溫(260～350℃)高壓(5～15mpa)條件下進行，病毒細菌等徹底滅活，確保產品安全衛生。

25、(3)本發明提供的廚余垃圾資源化處理方法無需脫水，能耗低，廚余垃圾中的水分為反應所需的催化劑和反應物，因此無需與其他工藝一樣需要干燥脫水，整體工藝能耗低。

26、(4)本發明提供的廚余垃圾資源化處理方法使得廚余垃圾的資源化程度高，實現廚余垃圾100％資源化利用，生產泔水油、生物油、生物炭、液體水溶肥等高值產品，變肥為寶。
