本技術涉及污水預處理，具體為一種用于聚合污水預酸化池的一體化加藥輸送裝置。

背景技術：

1、水解酸化工藝在工業廢水中的預處理中被廣泛采用，通過水解酸化作用，可以提高難降解廢水的可生化性。水解酸化池需要同時加入不同的兩種藥劑，即naoh和營養鹽。傳統的輸送工藝通常需要四臺泵，一種藥劑在現場安裝兩臺耐腐蝕離心泵，一用一備分別設置閥門與儀表，傳統的泵加閥門儀表輸送藥劑的方式，設備占地面積大，需要的閥門和儀表較多，需要不間斷運行兩臺泵，由于加藥的持續運行且流量較小，不在泵的高效率運行區間內，浪費能源，因此提出了一種用于聚合污水預酸化池的一體化加藥輸送裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于聚合污水預酸化池的一體化加藥輸送裝置，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種用于聚合污水預酸化池的一體化加藥輸送裝置，包括營養鹽加藥桶、naoh加藥桶與污水預酸化處理池，所述營養鹽加藥桶與naoh加藥桶以及污水預酸化處理池之間設置有槽鋼框架，所述槽鋼框架的頂部固定連接有第一加藥機構，所述槽鋼框架的頂部且位于第一加藥機構的一側固定連接有第二加藥機構，所述第一加藥機構包括第一進藥口、第一壓力調節閥、第一壓力表、第一流量調節閥、第一球閥與第一轉子流量計，所述第一進藥口與第一壓力調節閥之間通過管道相連接，所述第一壓力調節閥與第一壓力表之間通過管道相連接，所述第一壓力表通過管道與第一流量調節閥相連接，所述第一流量調節閥的另一端通過管道與第一球閥相連接，所述第一球閥的一端通過管道與第一轉子流量計相連接，所述第二加藥機構包括第二進藥口、第二壓力調節閥、第二壓力表、第二流量調節閥、第二球閥與第二轉子流量計，所述第二進藥口通過管道與第二壓力調節閥相連接，所述第二壓力調節閥通過管道與第二壓力表相連接，所述第二壓力表的一端通過管道與第二流量調節閥相連接，所述第二流量調節閥的一端與第二球閥的一端之間通過管道相連接，所述第二球閥的另一端通過管道與第二轉子流量計的一端相連接，所述第二轉子流量計的一端與第一轉子流量計的一端之間固定連接有三通，所述三通的另一端固定連接有管道混合器。

3、優選的，所述槽鋼框架底部的上方固定連接有螺桿加藥泵，所述管道混合器的一端與螺桿加藥泵的進口相連通，所述螺桿加藥泵的出口連接有第三球閥，所述第三球閥的一端固定連接有出藥頭。

4、優選的，所述營養鹽加藥桶的出藥口通過管道與第一進藥口的一端相連接。

5、優選的，所述naoh加藥桶的出藥口通過管道與第二進藥口的一端相連接。

6、優選的，所述出藥頭的一端通過管道與污水預酸化處理池的進藥口相連接。

7、本實用新型提供了一種用于聚合污水預酸化池的一體化加藥輸送裝置，具備以下有益效果：

8、該用于聚合污水預酸化池的一體化加藥輸送裝置，可以節省加藥設備占地面積，由現有的需要四臺泵基礎，縮減到一臺泵基礎，管道與第一進藥口或者第二進藥口以及污水預酸化處理池之間連接時通過法蘭與螺栓連接，方便安裝維修，只需要拆掉營養鹽加藥桶、naoh加藥桶與污水預酸化處理池進出口的螺栓，就能將設備更換，替換備用設備，不耽誤生產，傳統技術中需要同時運行兩臺水泵，本裝置將兩股低流量的藥劑合并到一臺水泵上，降低電力的運行成本，將四臺隔膜水泵降低至一臺螺桿水泵，將四套進口閥門管件，四套出口閥門管件，縮減至兩套進口閥門管件，一套出口閥門管件，可以大幅度降低成本。

技術特征：

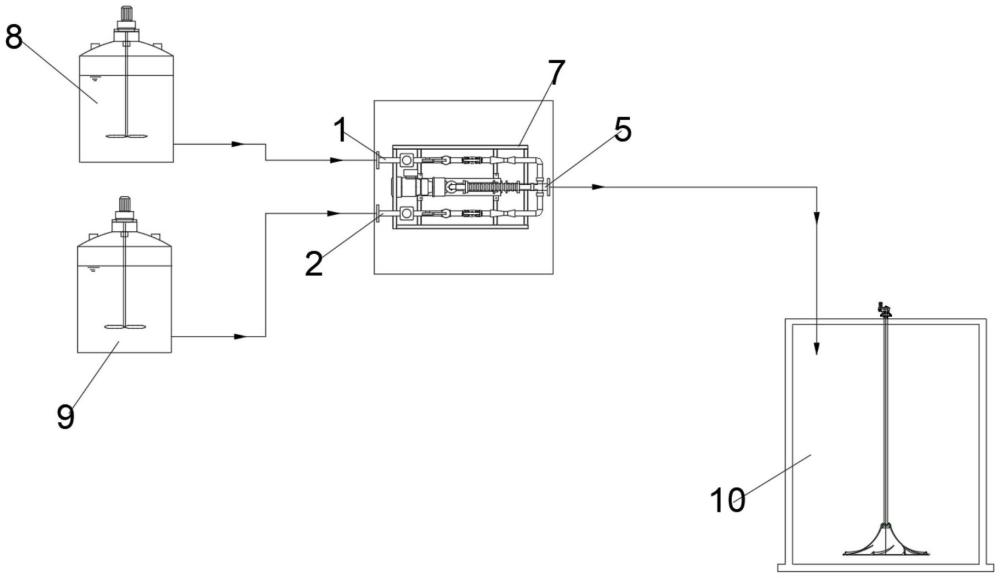

1.一種用于聚合污水預酸化池的一體化加藥輸送裝置，其特征在于：包括營養鹽加藥桶(8)、naoh加藥桶(9)與污水預酸化處理池(10)，所述營養鹽加藥桶(8)與naoh加藥桶(9)以及污水預酸化處理池(10)之間設置有槽鋼框架(7)，所述槽鋼框架(7)的頂部固定連接有第一加藥機構，所述槽鋼框架(7)的頂部且位于第一加藥機構的一側固定連接有第二加藥機構，所述第一加藥機構包括第一進藥口(1)、第一壓力調節閥(11)、第一壓力表(12)、第一流量調節閥(13)、第一球閥(14)與第一轉子流量計(15)，所述第一進藥口(1)與第一壓力調節閥(11)之間通過管道相連接，所述第一壓力調節閥(11)與第一壓力表(12)之間通過管道相連接，所述第一壓力表(12)通過管道與第一流量調節閥(13)相連接，所述第一流量調節閥(13)的另一端通過管道與第一球閥(14)相連接，所述第一球閥(14)的一端通過管道與第一轉子流量計(15)相連接，所述第二加藥機構包括第二進藥口(2)、第二壓力調節閥(21)、第二壓力表(22)、第二流量調節閥(23)、第二球閥(24)與第二轉子流量計(25)，所述第二進藥口(2)通過管道與第二壓力調節閥(21)相連接，所述第二壓力調節閥(21)通過管道與第二壓力表(22)相連接，所述第二壓力表(22)的一端通過管道與第二流量調節閥(23)相連接，所述第二流量調節閥(23)的一端與第二球閥(24)的一端之間通過管道相連接，所述第二球閥(24)的另一端通過管道與第二轉子流量計(25)的一端相連接，所述第二轉子流量計(25)的一端與第一轉子流量計(15)的一端之間固定連接有三通(16)，所述三通(16)的另一端固定連接有管道混合器(3)。

2.根據權利要求1所述的一種用于聚合污水預酸化池的一體化加藥輸送裝置，其特征在于：所述槽鋼框架(7)底部的上方固定連接有螺桿加藥泵(6)，所述管道混合器(3)的一端與螺桿加藥泵(6)的進口相連通，所述螺桿加藥泵(6)的出口連接有第三球閥(4)，所述第三球閥(4)的一端固定連接有出藥頭(5)。

3.根據權利要求1所述的一種用于聚合污水預酸化池的一體化加藥輸送裝置，其特征在于：所述營養鹽加藥桶(8)的出藥口通過管道與第一進藥口(1)的一端相連接。

4.根據權利要求1所述的一種用于聚合污水預酸化池的一體化加藥輸送裝置，其特征在于：所述naoh加藥桶(9)的出藥口通過管道與第二進藥口(2)的一端相連接。

5.根據權利要求2所述的一種用于聚合污水預酸化池的一體化加藥輸送裝置，其特征在于：所述出藥頭(5)的一端通過管道與污水預酸化處理池(10)的進藥口相連接。

技術總結
本技術公開了一種用于聚合污水預酸化池的一體化加藥輸送裝置，涉及污水預處理技術領域，包括營養鹽加藥桶、NaOH加藥桶與污水預酸化處理池，該用于聚合污水預酸化池的一體化加藥輸送裝置，可以節省加藥設備占地面積，由現有的需要四臺泵基礎，縮減到一臺泵基礎，管道與第一進藥口或者第二進藥口以及污水預酸化處理池之間連接時通過法蘭與螺栓連接，方便安裝維修，只需要拆掉營養鹽加藥桶、NaOH加藥桶與污水預酸化處理池進出口的螺栓，就能將設備更換，替換備用設備，不耽誤生產，傳統技術中需要同時運行兩臺水泵，本裝置將兩股低流量的藥劑合并到一臺水泵上，降低電力的運行成本。

技術研發人員：賴亮,田啟平,許猛,徐麗亞,張峰,陳晶晶,姚華奇,陳欣怡,楊佳豪,石瑞芬
受保護的技術使用者：浙江省機電設計研究院有限公司
技術研發日：20240712
技術公布日：2025/4/28
