本技術具體涉及一種高效生化處理系統。

背景技術：

1、隨著工業的快速發展，含有機物廢水處理量逐年增加，常規達標處理技術工藝成本高、難度較大。生化處理工藝的應用極大地解決了含有機物廢水處理成本高的問題，作為含有機物廢水的主要處理工藝，其處理效率決定了該類廢水的處理效果及處理成本。傳統的生化處理設備，厭氧段以uasb為主，填料以常規填料為主，菌類處理效率低，特別是低濃度有機物廢水因接觸面積小，處理效率極低；好氧段以常規填料為主，處理效率相對低。

技術實現思路

1、為了解決上述技術問題，本實用新型提出了一種高效生化處理系統。

2、為了達到上述目的，本實用新型的技術方案如下：

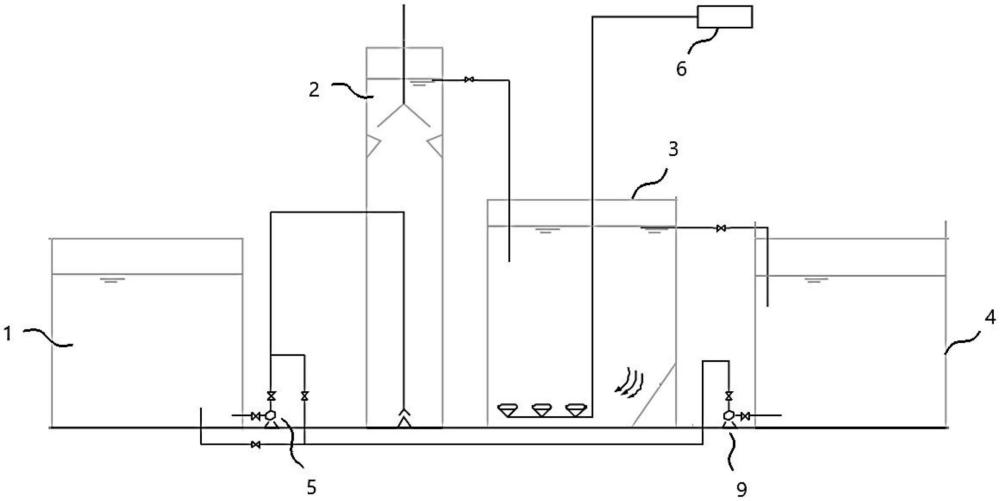

3、本實用新型公開一種高效生化處理系統，包括：原水池、厭氧反應器、好氧反應器、出水池、輸水泵以及曝氣泵；

4、原水池、厭氧反應器、好氧反應器、出水池依次通過管路連通，輸水泵用于將給水傳輸以動力，曝氣泵用于將氣體輸入好氧反應器中；

5、在厭氧反應器內放置有若干具有磁性的厭氧填料反應體，厭氧填料反應體內置有厭氧反應用填料，且在厭氧反應器上安裝有第一磁性調節組件，第一磁性調節組件用于基于磁性變化使厭氧填料反應體懸浮在厭氧反應器內的任一區域。

6、在上述技術方案的基礎上，還可做如下改進：

7、作為優選的方案，好氧反應器內也放置有若干具有磁性的好氧填料反應體，好氧填料反應體內置有好氧反應用填料，且在好氧反應器上也安裝有第二磁性調節組件，第二磁性調節組件用于基于磁性變化使好氧填料反應體懸浮在好氧反應器內的任一區域。

8、作為優選的方案，厭氧反應器為uasb厭氧反應器或ic厭氧反應器。

9、作為優選的方案，好氧反應器為單級好氧反應器或多級好氧反應器。

10、作為優選的方案，原水池的出水口通過安裝有控制閥的管路與輸水泵的進水口連通，且輸水泵的出水口通過安裝有控制閥的管路與厭氧反應器的進水口連通；

11、厭氧反應器的出水口通過安裝有控制閥的管路與好氧反應器的進水口連通；

12、好氧反應器的出水口通過安裝有控制閥的管路與出水池的進水口連通。

13、作為優選的方案，出水池的出水口用過安裝有控制閥的管路與回流泵的進水口連通，回流泵的出水口通過安裝有控制閥的管路與厭氧反應器的進水口連通，同時，回流泵的出水口還通過另一條安裝有控制閥的管路與原水池連通。

14、作為優選的方案，第一磁性調節組件和第二磁性調節組件分別包括：安裝在厭氧反應器或好氧反應器上的若干電磁塊。

15、作為優選的方案，厭氧填料反應體和好氧填料反應體分別包括：鏤空結構的反應支架以及分布于反應支架內部的有厭氧反應用填料或好氧反應用填料；

16、反應支架由若干空心管拼接而成，在空心管內填充有磁粉。

17、作為優選的方案，在反應支架上分布有若干弧形凸起。

18、作為優選的方案，厭氧填料反應體和好氧填料反應體分別包括：反應本體以及分別于反應本體外壁上的若干磁性筋，反應本體內置有空腔，厭氧反應用填料或好氧反應用填料置于反應本體的空腔內。

19、本實用新型公開一種高效生化處理系統，具有以下有益效果：

20、第一，本實用新型可適用于不同的含有機物廢水水質，通過在厭氧反應器內置具有磁性的厭氧填料反應體，通過第一磁性調節組件可以使厭氧填料反應體懸浮于厭氧反應器內的任一區域，減少在某一區域長時間富集，提高厭氧反應接觸面積及接觸反應時間，達到最佳厭氧反應狀態，提高反應效率。

21、第二，本實用的好氧反應器采用單級或者多級反應器，同時采用具有磁性的好氧填料反應體，提高好氧生化菌與有機物的接觸時間及接觸面積，提升好氧反應效率。

22、第三，本實用新型采用回流泵實現循環處理，提高處理效果。

技術特征：

1.高效生化處理系統，其特征在于，包括：原水池、厭氧反應器、好氧反應器、出水池、輸水泵以及曝氣泵；

2.根據權利要求1所述的高效生化處理系統，其特征在于，所述好氧反應器內也放置有若干具有磁性的好氧填料反應體，所述好氧填料反應體內置有好氧反應用填料，且在所述好氧反應器上也安裝有第二磁性調節組件，所述第二磁性調節組件用于基于磁性變化使好氧填料反應體懸浮在好氧反應器內的任一區域。

3.根據權利要求1所述的高效生化處理系統，其特征在于，所述厭氧反應器為uasb厭氧反應器或ic厭氧反應器。

4.根據權利要求1所述的高效生化處理系統，其特征在于，所述好氧反應器為單級好氧反應器或多級好氧反應器。

5.根據權利要求1所述的高效生化處理系統，其特征在于，所述原水池的出水口通過安裝有控制閥的管路與輸水泵的進水口連通，且所述輸水泵的出水口通過安裝有控制閥的管路與厭氧反應器的進水口連通；

6.根據權利要求5所述的高效生化處理系統，其特征在于，所述出水池的出水口用過安裝有控制閥的管路與回流泵的進水口連通，所述回流泵的出水口通過安裝有控制閥的管路與厭氧反應器的進水口連通，同時，所述回流泵的出水口還通過另一條安裝有控制閥的管路與原水池連通。

7.根據權利要求2-6任一項所述的高效生化處理系統，其特征在于，所述第一磁性調節組件和第二磁性調節組件分別包括：安裝在厭氧反應器或好氧反應器上的若干電磁塊。

8.根據權利要求2-6任一項所述的高效生化處理系統，其特征在于，所述厭氧填料反應體和好氧填料反應體分別包括：鏤空結構的反應支架以及分布于反應支架內部的有厭氧反應用填料或好氧反應用填料；

9.根據權利要求8所述的高效生化處理系統，其特征在于，在所述反應支架上分布有若干弧形凸起。

10.根據權利要求2-6任一項所述的高效生化處理系統，其特征在于，所述厭氧填料反應體和好氧填料反應體分別包括：反應本體以及分別于反應本體外壁上的若干磁性筋，所述反應本體內置有空腔，厭氧反應用填料或好氧反應用填料置于反應本體的空腔內。

技術總結
本技術公開一種高效生化處理系統，包括：原水池、厭氧反應器、好氧反應器、出水池、輸水泵以及曝氣泵；原水池、厭氧反應器、好氧反應器、出水池依次通過管路連通，輸水泵用于將給水傳輸以動力，曝氣泵用于將氣體輸入好氧反應器中；在厭氧反應器內放置有若干具有磁性的厭氧填料反應體，厭氧填料反應體內置有厭氧反應用填料，且在厭氧反應器上安裝有第一磁性調節組件，第一磁性調節組件用于基于磁性變化使厭氧填料反應體懸浮在厭氧反應器內的任一區域。本技術通過第一磁性調節組件使厭氧填料反應體懸浮于厭氧反應器內的任一區域，減少在某一區域長時間富集，提高厭氧反應接觸面積及接觸反應時間，達到最佳厭氧反應狀態，提高反應效率。

技術研發人員：李升軍,邱浩然,朱崇兵,方云東,李金峰
受保護的技術使用者：愛環吳世（蘇州）環保股份有限公司
技術研發日：20240701
技術公布日：2025/4/28
