本技術涉及污水處理裝置，具體為一種印染園區污水深度處理系統。

背景技術：

1、隨著經濟的高速發展，各行各業都在延續著新的繁榮，印染行業也在高速發展。隨著印染企業的不斷增多，印染企業的污水排放量越來越多，隨著印染污水毒性大、可生化性差、難降解等特性的出現，治理越來越難，對環境的污染越來越大，已經嚴重影響到人們的生活，

2、印染廢水有以下幾個特征：

3、(1)色度大、有機物含量高、可生化性低。其所含的顏色及污染物主要由天然有機物及人工合成有機物所形成，由于在印染加工中大量使用了各種染料，致使排放廢水的色度在幾百倍到幾萬倍之間不等，且隨著大量新型助劑、漿料的使用，有機污染物的可生化性降低，b/c比小于0.2，可生化性差，處理難度大。

4、(2)ph值變化大。由于不同纖維織物在印染加工中所使用的工藝不同，需要在不同ph值條件下進行染色。因此，不同纖維織物在印染加工中所排放廢水的ph值是不同的。一般來說，由于棉及其混紡織物印染加工中很多工藝都需要加入堿，造成廢水中ph值較高。

5、(3)水溫水量變化大。由于印染加工大多在高溫條件下進行，致使排放廢水的水溫比較高，廢水溫度高對生化處理不利。另外由于加工織物的品種不同，所需要的染色溫度和水量也不同，使排放的廢水的溫度和排放量不同。

6、因此，急需一種深度分級處理系統，能解決印染污水凈化處理難度大、處理效果差的缺陷。

技術實現思路

1、針對上述問題，本實用新型提出一種印染園區污水深度處理系統，以解決印染污水凈化處理難度大、處理效果差的問題；為實現上述目的，本實用新型的一種印染園區污水深度處理系統，包括：

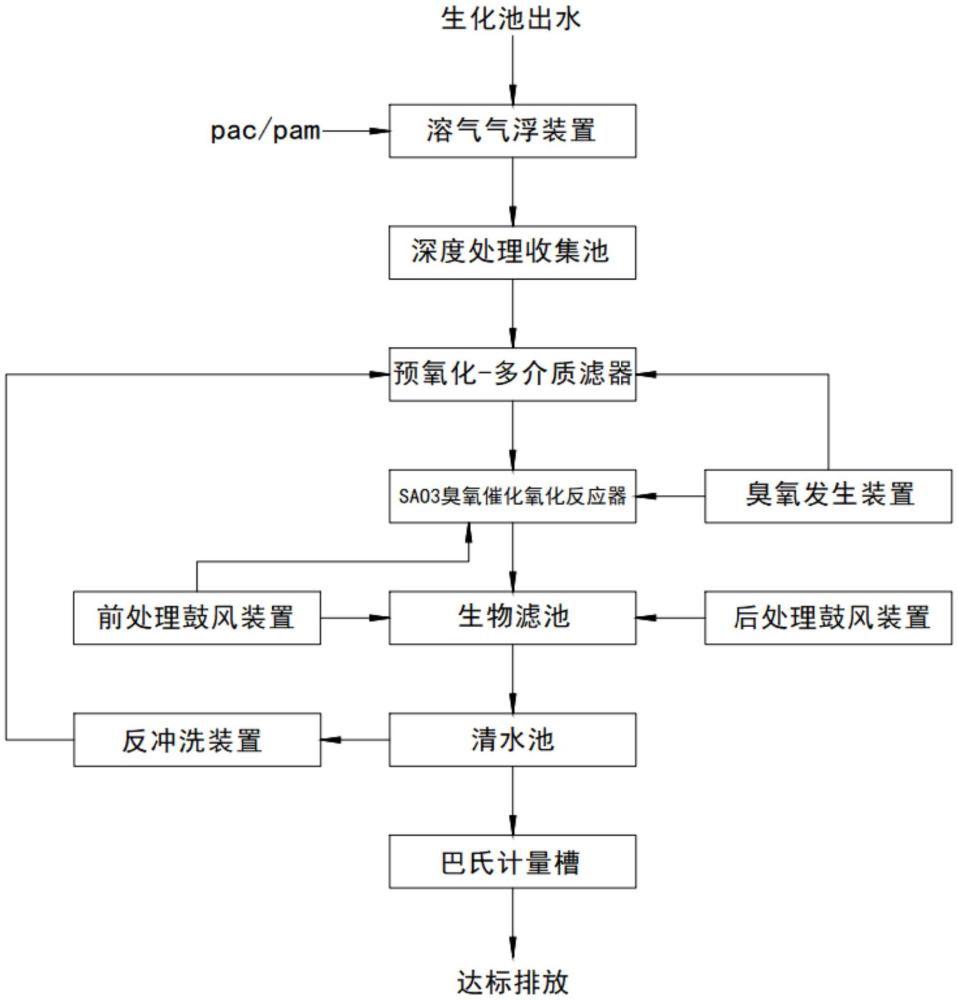

2、前處理系統，前處理系統包括：依次連接的溶氣氣浮裝置、深度處理收集池、預氧化-多介質濾器、sao3臭氧催化氧化反應器，預氧化-多介質濾器連接臭氧發生裝置和反沖洗裝置，sao3臭氧催化氧化反應器連接臭氧發生裝置和前處理鼓風裝置；

3、后處理系統，后處理系統包括：依次連接的生物濾池、清水池、巴氏計量槽，生物濾池同時連接sao3臭氧催化氧化反應器、前處理鼓風裝置和后處理鼓風裝置，清水池連接反沖洗裝置。

4、優選的，溶氣氣浮裝置還連接加藥裝置，加藥裝置用于存儲混凝劑和絮凝劑。

5、優選的，深度處理收集池與預氧化-多介質濾器之間安裝提升泵。

6、優選的，sao3臭氧催化氧化反應器所產生的臭氧濃度不低于120mg/l。

7、優選的，sao3臭氧催化氧化反應器內從底層到頂層依次設置：16mm-32mm的鵝卵石、8mm-16mm的鵝卵石、3mm-5mm的臭氧催化劑。

8、優選的，預氧化-多介質濾器內從底層到頂層依次設置：16mm-32mm的鵝卵石、8mm-16mm的鵝卵石、3mm-5mm的臭氧催化劑、1mm-2mm的石英砂、0.5mm-1mm的石英砂。

9、優選的，反沖洗裝置為反沖洗水泵。

10、優選的，臭氧發生裝置為臭氧發生器。

11、優選的，前處理鼓風裝置和后處理鼓風裝置為鼓風機。

12、優選的，反沖洗裝置為反沖洗過濾器。

13、與現有技術相比，本實用新型的有益效果是：

14、本實用新型可實現在生化出水的基礎上，通過深度處理，使印染污水凈化處理難度降低，同時提升污水凈化的處理效果，出水符合排放標準。本實用新型具有工藝組成簡單、運行效果穩定、投資費用低、操作簡便等優點。

技術特征：

1.一種印染園區污水深度處理系統，其特征在于，包括：

2.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述溶氣氣浮裝置還連接加藥裝置，所述加藥裝置用于存儲混凝劑和絮凝劑。

3.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述深度處理收集池與預氧化-多介質濾器之間安裝提升泵。

4.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述sao3臭氧催化氧化反應器所產生的臭氧濃度不低于120mg/l。

5.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述sao3臭氧催化氧化反應器內從底層到頂層依次設置：16mm-32mm的鵝卵石、8mm-16mm的鵝卵石、3mm-5mm的臭氧催化劑。

6.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述預氧化-多介質濾器內從底層到頂層依次設置：16mm-32mm的鵝卵石、8mm-16mm的鵝卵石、3mm-5mm的臭氧催化劑、1mm-2mm的石英砂、0.5mm-1mm的石英砂。

7.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述反沖洗裝置為反沖洗水泵。

8.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述臭氧發生裝置為臭氧發生器。

9.根據權利要求1所述的印染園區污水深度處理系統，其特征在于，所述前處理鼓風裝置和后處理鼓風裝置為鼓風機。

技術總結
本申請涉及污水處理裝置技術領域，公開了一種印染園區污水深度處理系統，包括：前處理系統包括：依次連接的溶氣氣浮裝置、深度處理收集池、預氧化?多介質濾器、SAO3臭氧催化氧化反應器，預氧化?多介質濾器連接臭氧發生裝置和反沖洗裝置，SAO3臭氧催化氧化反應器連接臭氧發生裝置和前處理鼓風裝置；后處理系統包括：依次連接的生物濾池、清水池、巴氏計量槽，生物濾池同時連接SAO3臭氧催化氧化反應器、前處理鼓風裝置和后處理鼓風裝置，清水池連接反沖洗裝置。本專利解決印染污水凈化處理難度大、處理效果差的問題，達到在生化出水的基礎上，通過深度處理，使印染污水凈化處理難度降低，同時提升污水凈化的處理效果，出水符合排放標準。

技術研發人員：李小琴,湯鑫放
受保護的技術使用者：廣州桑尼環保科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
