本發明涉富氫水，尤其是指一種電解組件及富氫水杯。

背景技術：

1、氫氣本身就是一種最佳天然抗氧化劑，所以加入氫氣的水具有很強的還原功能，可以中和身體血液和細胞里中多余的活性氧(自由基)，有助于調節人體的酸堿平衡，達到養生保健的作用。現有的富氫水杯，通過電解組件將水電解，產生氫氣，從而形成富含氫氣的水，隨用隨喝，使用方便，受到了消費者的青睞，但是現有的電解組件的密封性不佳，影響了電解效率，無法滿足使用需求。

技術實現思路

1、為此，本發明所要解決的技術問題在于提升現有技術中富氫水杯中電解組件的密封性，保證電解效率。

2、為解決上述技術問題，本發明提供了一種電解組件，包括，

3、第一密封主體，所述第一密封主體上開設有第一腔體，所述第一腔體的內壁上設置有定位槽；

4、電解主體，所述電解主體卡接在所述定位槽中，所述電解主體包括自上至下依次設置的負極片、質子交換膜和正極片，所述負極片和所述正極片上均至少設置有一個第一通孔，所述第一通孔和所述第一腔體相連通。

5、在本發明的一個實施方案中，電解組件還包括第一座體和第二座體，所述第一座體可拆卸的連接在所述第二座體上，所述第一座體和座體之間形成夾持空間，所述第一密封主體被夾持在所述夾持空間中，所述第一座體上設置有進水通道，所述進水通道和所述第一腔體相連通。

6、在本發明的一個實施方案中，所述第一座體包括內環體和外環體，所述內環體位于所述外環體的內部，所述內環體上形成所述進水通道，所述外環體的內壁上設置有第一內螺紋，所述外環體的外壁上形成有密封槽，所述密封槽內連接有第一密封圈。

7、在本發明的一個實施方案中，所述內環體的內壁連接有多個支撐筋板，全部所述支撐筋板呈周向分布，相鄰兩個所述支撐筋板之間均形成所述進水通道。

8、在本發明的一個實施方案中，所述第二座體朝向所述正極片的一端設置有第二腔體，所述第二腔體內設置有第一墊片，所述第一墊片的抵接在所述正極片上。

9、在本發明的一個實施方案中，所述定位槽的槽深為1.8mm～2.2mm。

10、在本發明的一個實施方案中，所述負極片和正極片均采用鈦電極片。

11、在本發明的一個實施方案中，所述第一密封主體為環形件，所述定位槽為環形槽，所述電解主體的邊緣卡接在定位槽中。

12、在本發明的一個實施方案中，所述負極片邊緣設置第一導電凸起，所述第一導電凸起穿出所述第一密封主體，所述正極片的邊緣設置第二導電凸起，第二導電凸起穿出第一密封主體。

13、在本發明的一個實施方案中，所述第一導電凸起和第二導電凸起分別從第一密封主體的兩側穿出且呈對稱布置。

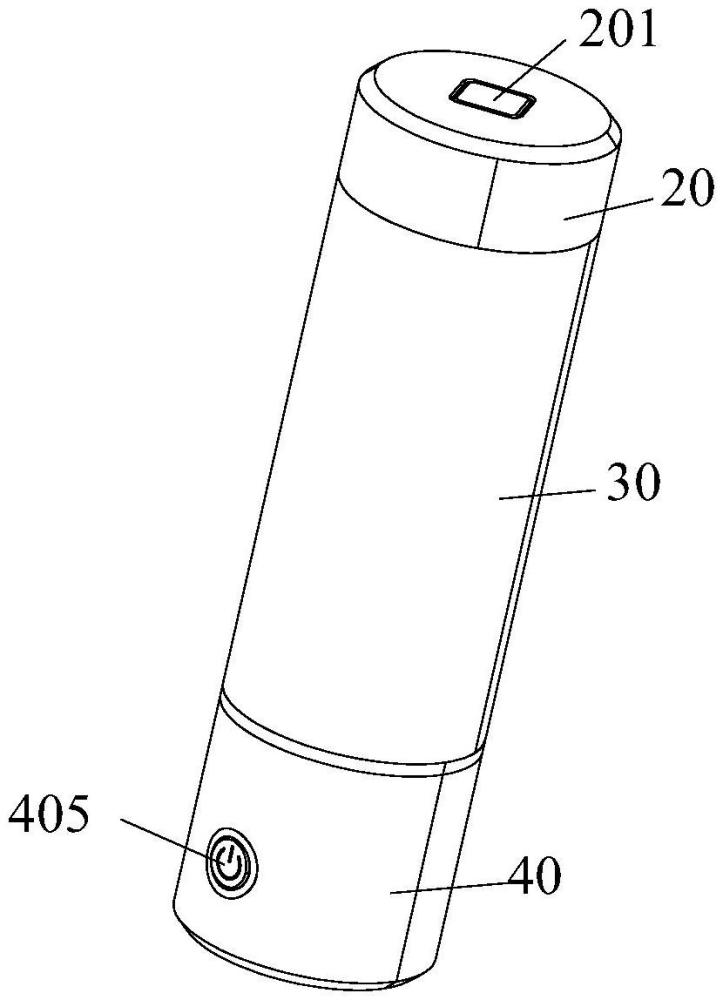

14、本發明還公開了一種富氫水杯，包括杯體，所述杯體的上部連接有杯蓋，所述杯體的下部連接有底座，所述底座內設置有如權利要求1-10任一項所述的電解組件，所述杯體與所述電解組件中的第一腔體相連通。

15、在本發明的一個實施方案中，所述電解組件包括第一座體和第二座體，所述第一座體和第二座體之間形成夾持空間，所述第一密封主體被夾持在所述夾持空間中，所述第一座體上設置有進水通道，所述杯體通過所述進水通道的和所述第一腔體相連通。

16、在本發明的一個實施方案中，所述杯體的下部設置有延伸部，所述延伸部的外壁上形成有第一外螺紋，所述第一座體包括內環體和外環體，所述內環體位于所述外環體的內部，所述內環體上形成所述進水通道，所述外環體的內壁上設置有第一內螺紋，所述第一外螺紋和所述第一內螺紋相旋合。

17、在本發明的一個實施方案中，所述底座包括底殼，所述底殼的上部設置有套筒部，所述外環體位于所述套筒部內部，所述外環體和所述套筒內壁之間設置有第一密封圈，所述底殼的下部連接有底托。

18、本發明的上述技術方案相比現有技術具有以下優點：

19、本發明所述的電解組件及富氫水杯，具有良好的密封性，可以有效提升電解組件的電解效率，從而提升富氫水中的氫氣濃度，提高使用效果。

技術特征：

1.一種電解組件，其特征在于：包括，

2.根據權利要求1所述的電解組件，其特征在于：還包括第一座體和第二座體，所述第一座體可拆卸的連接在所述第二座體上，所述第一座體和座體之間形成夾持空間，所述第一密封主體被夾持在所述夾持空間中，所述第一座體上設置有進水通道，所述進水通道和所述第一腔體相連通。

3.根據權利要求2所述的電解組件，其特征在于：所述第一座體包括內環體和外環體，所述內環體位于所述外環體的內部，所述內環體上形成所述進水通道，所述外環體的內壁上設置有第一內螺紋，所述外環體的外壁上形成有密封槽，所述密封槽內連接有第一密封圈。

4.根據權利要求3所述的電解組件，其特征在于：所述內環體的內壁連接有多個支撐筋板，全部所述支撐筋板呈周向分布，相鄰兩個所述支撐筋板之間均形成所述進水通道。

5.根據權利要求2所述的電解組件，其特征在于：所述第二座體朝向所述正極片的一端設置有第二腔體，所述第二腔體內設置有第一墊片，所述第一墊片的抵接在所述正極片上。

6.根據權利要求1所述的電解組件，其特征在于：所述定位槽的槽深為1.8mm～2.2mm。

7.據權利要求1所述的電解組件，其特征在于：所述負極片和正極片均采用鈦電極片。

8.據權利要求1所述的電解組件，其特征在于：所述第一密封主體為環形件，所述定位槽為環形槽，所述電解主體的邊緣卡接在定位槽中。

9.據權利要求1所述的電解組件，其特征在于：所述負極片的邊緣設置有第一導電凸起，所述第一導電凸起穿出所述第一密封主體，所述正極片的邊緣設置有第二導電凸起，第二導電凸起穿出第一密封主體。

10.據權利要求9所述的電解組件，其特征在于：所述第一導電凸起和第二導電凸起分別從第一密封主體的兩側穿出且呈對稱布置。

11.一種富氫水杯，其特征在于：包括杯體，所述杯體的上部連接有杯蓋，所述杯體的下部連接有底座，所述底座內設置有如權利要求1-10任一項所述的電解組件，所述杯體與所述電解組件中的第一腔體相連通。

12.根據權利要求11所述的富氫水杯，其特征在于：所述電解組件包括第一座體和第二座體，所述第一座體和第二座體之間形成夾持空間，所述第一密封主體被夾持在所述夾持空間中，所述第一座體上設置有進水通道，所述杯體通過所述進水通道的和所述第一腔體相連通。

13.根據權利要求12所述的富氫水杯，其特征在于：所述杯體的下部設置有延伸部，所述延伸部的外壁上形成有第一外螺紋，所述第一座體包括內環體和外環體，所述內環體位于所述外環體的內部，所述內環體上形成所述進水通道，所述外環體的內壁上設置有第一內螺紋，所述第一外螺紋和所述第一內螺紋相旋合。

14.根據權利要求13所述的富氫水杯，其特征在于：所述底座包括底殼，所述底殼的上部設置有套筒部，所述外環體位于所述套筒部內部，所述外環體和所述套筒內壁之間設置有第一密封圈，所述底殼的下部連接有底托。

技術總結
本發明涉及一種電解組件及富氫水杯，該電解組件包括第一密封主體，第一密封主體上開設有第一腔體，第一腔體的內壁上設置有定位槽；電解主體卡接在定位槽中，電解主體包括自上至下依次設置的負極片、質子交換膜和正極片，負極片和正極片上均至少設置有一個第一通孔，第一通孔和第一腔體相連通。本發明還公開了一種富氫水杯。本發明具有良好的密封性，可以有效提升電解組件的電解效率，提高使用效果。

技術研發人員：韓化祥,程樹聲,何永仁
受保護的技術使用者：中科欣達氫健康科技（蘇州）有限公司
技術研發日：
技術公布日：2025/4/28
