本發明涉及污水處理，具體為一種污水處理用超導磁混凝設備。

背景技術：

1、超導磁介質混凝沉淀水處理技術則是磁介質混凝沉淀技術的進一步延伸和升級，該技術通過對普通磁介質的改性形成超導磁介質，以超導磁介質分離機取代常規磁介質混凝沉淀技術中的“解絮機+磁分離機”，提高了磁介質對水中污染物的吸附效率。

2、超導磁混凝設備在處理過程中，首先進行磁介質投加與混凝反應，在水處理的混凝過程中，設備精準投加超導磁介質，同時，向廢水中加入混凝劑，以此形成初步的絮體，之后進行絮凝體形成與沉淀加速，初步形成的絮體與磁粉相互吸引、結合，再加入絮凝劑，絮凝劑在絮體之間起到架橋作用，使小絮體進一步聚集、長大，形成更大、更結實的磁性絮團，之后磁性絮團快速沉降到沉淀池底部，最后進行磁介質回收，沉淀池底部的污泥通過回流泵送至磁粉回收系統，利用超導磁體產生的可控、超強、高梯度磁場使超導磁介質從水或污泥中高效分離并循環使用。

3、現有超導磁混凝設備在對污水進行處理時，如果進入的污水中含有大量的油脂、懸浮物或膠體等物質，超出了超導磁混凝設備的處理能力，這些物質形成的絮體過于細小、松散，會在沉淀池表面形成浮渣，而形成的浮渣會在沉淀池表面形成一層覆蓋物，部分浮渣隨著水流流出沉淀池，進入后續處理單元，導致出水的懸浮物增加，水質變差，影響污水效果，現有的超導磁混凝設備不能夠很好的對浮渣進行刮除清理，為此，我們提出一種污水處理用超導磁混凝設備。

技術實現思路

1、本發明的目的在于提供一種污水處理用超導磁混凝設備，以解決上述背景技術中提出的現有超導磁混凝設備在對污水進行處理時，如果進入的污水中含有大量的油脂、懸浮物或膠體等物質，超出了超導磁混凝設備的處理能力，這些物質形成的絮體過于細小、松散，會在沉淀池表面形成浮渣，而形成的浮渣會在沉淀池表面形成一層覆蓋物，部分浮渣可能會隨著水流流出沉淀池，進入后續處理單元，導致出水的懸浮物增加，水質變差，影響污水效果，現有的超導磁混凝設備不能夠很好的對浮渣進行刮除清理的問題。

2、為實現上述目的，本發明提供如下技術方案：一種污水處理用超導磁混凝設備，包括混合池、安裝在混合池內部的磁粉混合機構以及安裝在混合池一側的沉淀池，所述混合池與沉淀池靠近頂端的一側內部貫穿固定安裝有導通管，所述沉淀池的頂端中間位置通過支架固接有驅動電機，所述驅動電機的輸出端同軸固定有污泥刮桿，所述污泥刮桿靠近頂端的一側設置有污水浮渣處理組件；所述污水浮渣處理組件包括限位罩與傳動軸，所述限位罩橫向貫穿滑動安裝在污泥刮桿的一側外部，所述傳動軸轉動貫穿安裝在限位罩開口端的一側內部，所述傳動軸對稱設置有兩個，所述限位罩靠近污泥刮桿的一側設置有漂浮調節組件，所述限位罩遠離污泥刮桿的一側設置有傳動組件，所述限位罩的一側底端內部設置有清渣組件，所述污泥刮桿遠離限位罩的一側外部設置有往復組件與注液組件。

3、進一步地，兩個所述傳動軸的外部套設貼合傳動設置有傳動帶，所述傳動帶側視為傾斜設置，所述傳動帶的外表面等間距固接有若干個向上傾斜設置的攔截齒。

4、進一步地，所述漂浮調節組件包括擋塊與浮板，所述擋塊貫穿固定安裝在污泥刮桿靠近限位罩底端的一側外部，所述浮板固接在限位罩的底端一側外部，所述污泥刮桿靠近限位罩的外部等角度環繞縱向固接有若干個定位條，所述限位罩與若干個定位條之間為貫穿滑動連接。

5、進一步地，所述傳動組件包括抵觸輪，所述抵觸輪轉動安裝在限位罩靠近沉淀池內壁的頂端一側外部，所述抵觸輪的一側與沉淀池內壁一側抵觸貼合，所述限位罩靠近抵觸輪的一側內部開設有安裝腔，所述安裝腔的一側內部縱向轉動安裝有蝸桿，所述蝸桿的頂端與抵觸輪一側固定安裝，所述蝸桿的一側嚙合連接設置有蝸輪，所述蝸輪的一側與其中一個傳動軸的一端安裝固定。

6、進一步地，所述清渣組件包括抽吸管與梳齒塊，所述抽吸管貫穿固定安裝在限位罩遠離傳動軸的底端一側內部，所述梳齒塊固定安裝在限位罩靠近傳動帶的底端一側內部，所述梳齒塊的一側與傳動帶的一側表面貼合。

7、進一步地，所述往復組件包括限位盒與往復絲桿，所述限位盒固定安裝在限位罩遠離沉淀池內壁的一側，所述往復絲桿縱向轉動安裝在限位盒的一側內部，其中一個所述傳動軸的一端轉動貫穿安裝在限位盒的一側內部，所述往復絲桿的底端與傳動軸的轉動貫穿端之間嚙合傳動安裝設置有錐齒輪組。

8、進一步地，所述限位盒遠離往復絲桿的一側內部縱向安裝有定位桿，所述定位桿與往復絲桿一側外部貫穿設置有限位塊，所述限位塊與定位桿之間為貫穿滑動連接，所述限位塊與往復絲桿之間為貫穿螺紋連接。

9、進一步地，所述注液組件包括集液筒與活塞塊，所述集液筒縱向貫穿固定安裝在限位塊的一側內部，所述活塞塊滑動密封安裝在集液筒的底端一側內部，所述活塞塊的底端縱向固接有抵觸桿，所述集液筒的頂端貫穿固定設置有單向閥，所述單向閥的輸入端導通固接有拉伸軟管，所述污泥刮桿靠近頂端一側外部貫穿固定設置有固定架，所述固定架的頂端一側固定設置有儲液箱，所述拉伸軟管的輸入底端貫穿固定安裝在儲液箱的底端一側內部。

10、進一步地，所述集液筒的頂端一側貫穿固定設置有倒l狀的排液管，所述排液管的輸出端放置在沉淀池的內部，所述抵觸桿位于集液筒內部的一側外部套設有復位彈簧，所述復位彈簧的兩端分別安裝在活塞塊與集液筒的一側，所述抵觸桿的底端固定安裝有抵觸塊。

11、進一步地，所述抵觸塊的內部等角度環繞貫穿設置有若干個通孔，所述限位盒靠近抵觸桿底端的一側外部固接有限位盤，所述限位盤的內部被抵觸桿貫穿，所述限位盤靠近若干個通孔的底端一側外部均固定安裝有頂針，所述頂針的外直徑小于通孔的內直徑。

12、與現有技術相比，本發明的有益效果是：

13、1、當驅動電機在帶動污泥刮桿進行旋轉時，通過污水浮渣處理組件、傳動組件和清渣組件的配合設置，使得進入的污水中含有大量的油脂、懸浮物或膠體等物質時，本設備能夠自動將沉淀池頂端覆蓋的浮渣進行刮除集中收集處理，從而避免浮渣隨著水流流出沉淀池，進入后續處理單元，導致出水的懸浮物增加，水質變差，影響污水效果的情況，以此保證污水處理效果；

14、2、當傳動軸旋轉帶動傳動帶進行刮除浮渣輸送收集時，配合往復組件和注液組件的設置，從而能夠自動將助凝劑有序注入處理水的內部，高分子助凝劑具有長鏈結構和多個活性基團，從而能吸附水中的細小顆粒，將它們連接起來形成較大的絮體，在顆粒之間起到連接作用，使污水中的油脂、懸浮物或膠體細顆粒形成較大絮團，加快沉降速度，從而一定程度上能夠降低沉淀池水表面浮渣的產生，同時當沉淀池水表面浮渣較多較厚時，此時會自動對注入的助凝劑劑量進行增加，保證整體的助凝沉降效果；

15、3、通過漂浮調節組件的設置，使得沉淀池內部的液位在發生變化時，會帶動污水浮渣處理組件、傳動組件、清渣組件、往復組件和注液組件同步進行調節變化，以此能夠跟隨液位的變化同步變換位置，確保整體的浮渣刮除效果和助凝劑注入效果，保證整體運行使用穩定性。

技術特征：

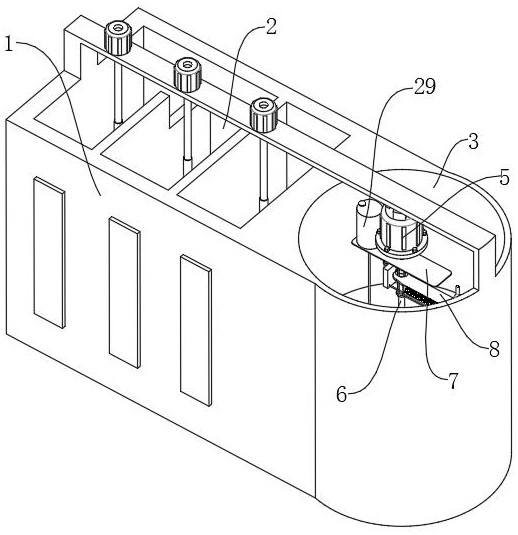

1.一種污水處理用超導磁混凝設備，包括混合池（1）、安裝在混合池（1）內部的磁粉混合機構（2）以及安裝在混合池（1）一側的沉淀池（3），其特征在于：所述混合池（1）與沉淀池（3）靠近頂端的一側內部貫穿固定安裝有導通管（4），所述沉淀池（3）的頂端中間位置通過支架固接有驅動電機（5），所述驅動電機（5）的輸出端同軸固定有污泥刮桿（6），所述污泥刮桿（6）靠近頂端的一側設置有污水浮渣處理組件；

2.根據權利要求1所述的一種污水處理用超導磁混凝設備，其特征在于：兩個所述傳動軸（12）的外部套設貼合傳動設置有傳動帶（13），所述傳動帶（13）側視為傾斜設置，所述傳動帶（13）的外表面等間距固接有若干個向上傾斜設置的攔截齒（14）。

3.根據權利要求1所述的一種污水處理用超導磁混凝設備，其特征在于：所述漂浮調節組件包括擋塊（10）與浮板（11），所述擋塊（10）貫穿固定安裝在污泥刮桿（6）靠近限位罩（8）底端的一側外部，所述浮板（11）固接在限位罩（8）的底端一側外部，所述污泥刮桿（6）靠近限位罩（8）的外部等角度環繞縱向固接有若干個定位條（9），所述限位罩（8）與若干個定位條（9）之間為貫穿滑動連接。

4.根據權利要求1所述的一種污水處理用超導磁混凝設備，其特征在于：所述傳動組件包括抵觸輪（18），所述抵觸輪（18）轉動安裝在限位罩（8）靠近沉淀池（3）內壁的頂端一側外部，所述抵觸輪（18）的一側與沉淀池（3）內壁一側抵觸貼合，所述限位罩（8）靠近抵觸輪（18）的一側內部開設有安裝腔（15），所述安裝腔（15）的一側內部縱向轉動安裝有蝸桿（16），所述蝸桿（16）的頂端與抵觸輪（18）一側固定安裝，所述蝸桿（16）的一側嚙合連接設置有蝸輪（17），所述蝸輪（17）的一側與其中一個傳動軸（12）的一端安裝固定。

5.根據權利要求2所述的一種污水處理用超導磁混凝設備，其特征在于：所述清渣組件包括抽吸管（19）與梳齒塊（20），所述抽吸管（19）貫穿固定安裝在限位罩（8）遠離傳動軸（12）的底端一側內部，所述梳齒塊（20）固定安裝在限位罩（8）靠近傳動帶（13）的底端一側內部，所述梳齒塊（20）的一側與傳動帶（13）的一側表面貼合。

6.根據權利要求1所述的一種污水處理用超導磁混凝設備，其特征在于：所述往復組件包括限位盒（21）與往復絲桿（22），所述限位盒（21）固定安裝在限位罩（8）遠離沉淀池（3）內壁的一側，所述往復絲桿（22）縱向轉動安裝在限位盒（21）的一側內部，其中一個所述傳動軸（12）的一端轉動貫穿安裝在限位盒（21）的一側內部，所述往復絲桿（22）的底端與傳動軸（12）的轉動貫穿端之間嚙合傳動安裝設置有錐齒輪組（23）。

7.根據權利要求6所述的一種污水處理用超導磁混凝設備，其特征在于：所述限位盒（21）遠離往復絲桿（22）的一側內部縱向安裝有定位桿（24），所述定位桿（24）與往復絲桿（22）一側外部貫穿設置有限位塊（25），所述限位塊（25）與定位桿（24）之間為貫穿滑動連接，所述限位塊（25）與往復絲桿（22）之間為貫穿螺紋連接。

8.根據權利要求7所述的一種污水處理用超導磁混凝設備，其特征在于：所述注液組件包括集液筒（26）與活塞塊（30），所述集液筒（26）縱向貫穿固定安裝在限位塊（25）的一側內部，所述活塞塊（30）滑動密封安裝在集液筒（26）的底端一側內部，所述活塞塊（30）的底端縱向固接有抵觸桿（31），所述集液筒（26）的頂端貫穿固定設置有單向閥（27），所述單向閥（27）的輸入端導通固接有拉伸軟管（28），所述污泥刮桿（6）靠近頂端一側外部貫穿固定設置有固定架（7），所述固定架（7）的頂端一側固定設置有儲液箱（29），所述拉伸軟管（28）的輸入底端貫穿固定安裝在儲液箱（29）的底端一側內部。

9.根據權利要求8所述的一種污水處理用超導磁混凝設備，其特征在于：所述集液筒（26）的頂端一側貫穿固定設置有倒l狀的排液管（34），所述排液管（34）的輸出端放置在沉淀池（3）的內部，所述抵觸桿（31）位于集液筒（26）內部的一側外部套設有復位彈簧（33），所述復位彈簧（33）的兩端分別安裝在活塞塊（30）與集液筒（26）的一側，所述抵觸桿（31）的底端固定安裝有抵觸塊（32）。

10.根據權利要求9所述的一種污水處理用超導磁混凝設備，其特征在于：所述抵觸塊（32）的內部等角度環繞貫穿設置有若干個通孔（35），所述限位盒（21）靠近抵觸桿（31）底端的一側外部固接有限位盤（36），所述限位盤（36）的內部被抵觸桿（31）貫穿，所述限位盤（36）靠近若干個通孔（35）的底端一側外部均固定安裝有頂針（37），所述頂針（37）的外直徑小于通孔（35）的內直徑。

技術總結
本發明涉及污水處理技術領域，具體為一種污水處理用超導磁混凝設備，包括混合池、安裝在混合池內部的磁粉混合機構以及安裝在混合池一側的沉淀池，所述混合池與沉淀池靠近頂端的一側內部貫穿固定安裝有導通管，所述沉淀池的頂端中間位置通過支架固接有驅動電機，當驅動電機在帶動污泥刮桿進行旋轉時，通過污水浮渣處理組件、傳動組件和清渣組件的配合設置，使得進入的污水中含有大量的油脂、懸浮物或膠體等物質時，本設備能夠自動將沉淀池頂端覆蓋的浮渣進行刮除集中收集處理，從而避免浮渣隨著水流流出沉淀池，進入后續處理單元，導致出水的懸浮物增加，水質變差，影響污水效果的情況，以此保證污水處理效果。

技術研發人員：黃躍紅,李武林,季獻華,曾振國,陳誠,賈伯林,王詩雯,李亮亮
受保護的技術使用者：江蘇京源環保股份有限公司
技術研發日：
技術公布日：2025/3/10
