本發明涉及壓縮機的，尤其涉及一種廢舊金屬回收處理用壓縮機。

背景技術：

1、在當前的資源回收與環境保護意識日益增強的時代背景下，廢舊金屬的回收處理成為了一個重要的議題，隨著工業生產的不斷擴張和消費水平的提高，廢舊金屬的數量也在逐年增加，為了有效地管理和利用這些廢棄材料，開發高效的廢舊金屬回收處理設備成為了行業的迫切需求。壓縮機作為廢舊金屬回收處理過程中的關鍵設備，其主要功能是將廢舊金屬壓縮成塊狀，以便于運輸和后續的再加工，現有的壓縮機市場產品主要分為固定式和移動式兩大類。

2、對于固定式的壓縮機而言，它們通常安裝在一個固定的地點，如專門的加工廠房?jī)?nèi)，這類壓縮機需要依賴外部運輸工具，例如卡車，將分散在各處的廢舊金屬運送至工廠，到達目的地后，廢舊金屬還需被卸載到壓縮機旁邊，并通過人工、鏟車或抓斗機等機械設備搬運進壓縮室，這種操作方式不僅會增加上料時間，降低工作效率，而且由于人工搬運速度較慢，以及使用鏟車和抓斗機的成本較高，使得整個過程的經濟負擔加重，此外，鏟車和抓斗機在壓縮機與廢舊金屬堆之間的頻繁往返也會導致連續性的缺失，從而降低生產效率。

3、移動式的壓縮機雖然能夠在一定程度上解決上述問題，因?yàn)樗梢员谎b載到半掛車上并直接運輸?shù)綇U舊金屬的堆放地點進行現場作業，然而，這種方式仍然依賴于鏟車或抓斗機來完成廢舊金屬的裝載工作，移動式壓縮機的部署和撤回也需要耗費時間和資源，尤其是在交通不便或者道路條件較差的地方，這無疑會增加操作的復雜性和成本，而且，即使是在現場，由于需要不斷地調整壓縮機的位置以接近廢舊金屬堆，同樣會帶來額外的時間損失和勞動強度。

技術實現思路

1、有鑒于此，本發明提供一種廢舊金屬回收處理用壓縮機，能克服現有的壓縮機在使用時，通常依賴于鏟車或抓斗機等機械設備對廢舊金屬進行上下料，不僅會增加操作的復雜性和成本，而且難以實現對廢舊金屬的連續性壓縮工作，工作效率較低的缺點。

2、本發明的技術方案是：一種廢舊金屬回收處理用壓縮機，包括有斗桿、安裝架、轉動桿、弧形抓板、第一液壓缸、轉動架、第二液壓缸、壓板、轉動組件和切斷組件，斗桿安裝于挖機的動臂上，安裝架對稱連接于斗桿上，轉動桿對稱轉動連接于安裝架上，且轉動桿兩端均開有第一滑槽，弧形抓板連接于轉動桿上，且弧形抓板上對稱開有第二滑槽，第一液壓缸對稱轉動安裝于斗桿上，且第一液壓缸的伸縮桿與弧形抓板轉動連接，轉動架轉動連接于安裝架上，第二液壓缸安裝于轉動架頂部，壓板連接于第二液壓缸的伸縮桿上，轉動組件用于驅動轉動架進行轉動，切斷組件用于對弧形抓板抓取的廢舊金屬進行切斷。

3、進一步的，轉動組件包括有雙軸電機和連接桿，雙軸電機安裝于安裝架上，連接桿轉動連接于安裝架內，且連接桿兩端分別連接轉動架和雙軸電機的輸出軸。

4、進一步的，切斷組件包括有連接板、轉軸、第一滑塊、切刀和第二滑塊，連接板連接于轉動架底部，轉軸對稱轉動連接于連接板上，第一滑塊連接于轉軸端部，且第一滑塊在第一滑槽內滑動，切刀連接于第一滑塊底部，第二滑塊連接于切刀側面，且第二滑塊在第二滑槽內滑動。

5、進一步的，還包括有滑動卡珠和連接彈簧，連接板內對稱開有凹槽，滑動卡珠對稱滑動連接于轉軸內，且滑動卡珠卡在凹槽內，連接彈簧連接滑動卡珠和轉軸。

6、進一步的，還包括有固定桿、旋轉架和旋轉組件，弧形抓板上均勻間隔開有弧形孔，固定桿對稱連接于弧形抓板側面，旋轉架轉動連接于固定桿上，旋轉組件用于驅動旋轉架旋轉。

7、進一步的，旋轉組件包括有驅動電機、蝸桿和蝸輪，驅動電機對稱安裝于弧形抓板側面，蝸桿連接于驅動電機的輸出軸上，蝸輪對稱連接于旋轉架的旋轉軸上，且蝸輪與蝸桿嚙合。

8、進一步的，還包括有第一合金條和第二合金條，第一合金條均勻間隔連接于弧形抓板側面，第二合金條均勻間隔連接于旋轉架側面。

9、進一步的，旋轉架的形狀與弧形孔的形狀契合，以使旋轉架能旋轉至弧形孔內，以將弧形孔完全堵住。

10、有益效果是：1、本發明的弧形抓板能夠直接從廢料堆中抓取廢舊金屬，隨后切刀在弧形抓板閉合時能自動切斷超出部分，確保金屬塊狀物的規整性，接著，壓板能進入弧形抓板內部對金屬進行高效壓縮，形成緊湊的圓柱形狀，如此能夠集成抓取、切斷和壓縮功能于一體，整個過程無需額外的裝載設備，從而能顯著減少上下料的時間，提高作業的連續性和整體效率。

11、2、本發明通過雙軸電機和連接桿的配合，能夠驅動轉動架和連接板以連接桿的軸線為旋轉中心進行轉動，從而能夠?qū)喊搴颓械兜纳舷挛恢眠M(jìn)行自由調換，進而能夠?qū)崿F(xiàn)對壓縮和切斷功能的自由調換，結構緊湊，且切刀在位于壓板上方時，也能通過滑動卡珠和凹槽的配合對切刀進行限位，防止切刀因重力作用而發生轉動，確保后續第一滑塊和第二滑塊能重新滑入第一滑槽和第二滑槽內。

12、3、本發明將壓縮機設計為移動式，并且具備自我完成全部處理步驟的能力，能夠大幅度減少對外部運輸工具和輔助機械設備的依賴，這不僅能節省購置和維護這些設備的成本，還能降低人力操作的需求，進而減少勞動強度和人工費用，此外，減少設備間的轉換時間也間接降低能源消耗，進一步節約運營成本。

技術特征：

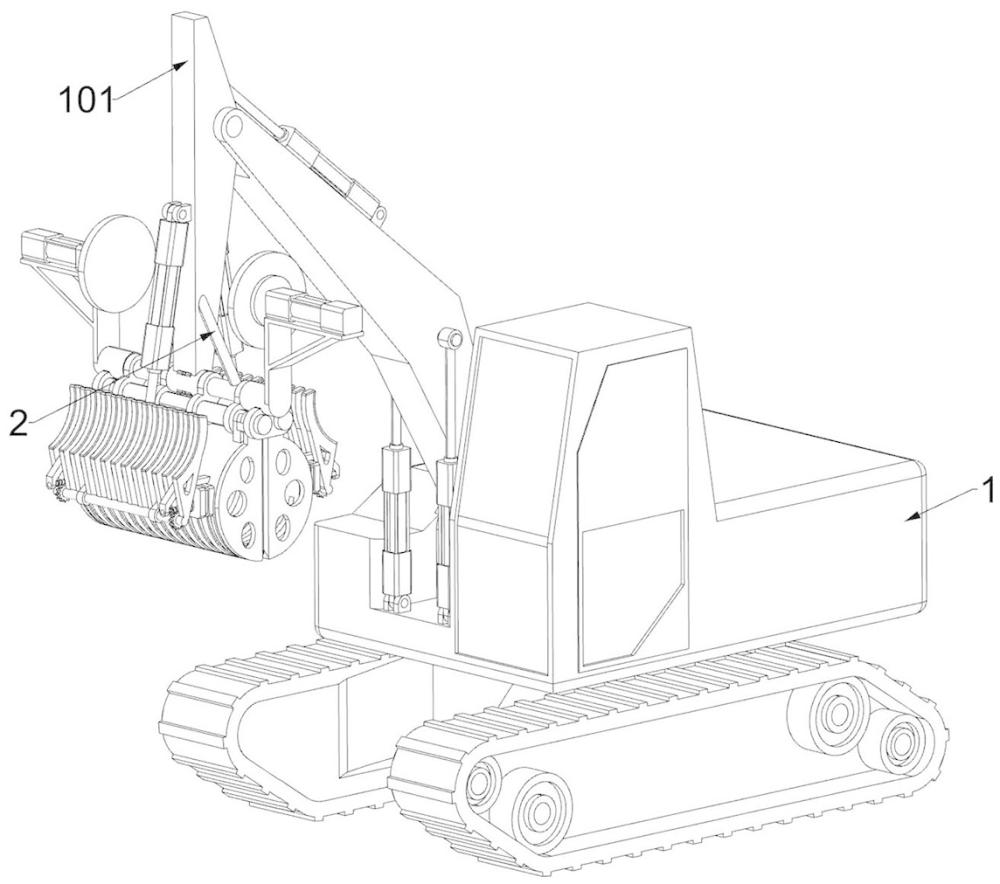

1.一種廢舊金屬回收處理用壓縮機，其特征在于，包括有斗桿（101）、安裝架（2）、轉動桿（3）、弧形抓板（4）、第一液壓缸（5）、轉動架（6）、第二液壓缸（7）、壓板（8）、轉動組件和切斷組件，斗桿（101）安裝于挖機（1）的動臂上，安裝架（2）對稱連接于斗桿（101）上，轉動桿（3）對稱轉動連接于安裝架（2）上，且轉動桿（3）兩端均開有第一滑槽（301），弧形抓板（4）連接于轉動桿（3）上，且弧形抓板（4）上對稱開有第二滑槽（401），第一液壓缸（5）對稱轉動安裝于斗桿（101）上，且第一液壓缸（5）的伸縮桿與弧形抓板（4）轉動連接，轉動架（6）轉動連接于安裝架（2）上，第二液壓缸（7）安裝于轉動架（6）頂部，壓板（8）連接于第二液壓缸（7）的伸縮桿上，轉動組件用于驅動轉動架（6）進行轉動，切斷組件用于對弧形抓板（4）抓取的廢舊金屬進行切斷。

2.根據權利要求1的一種廢舊金屬回收處理用壓縮機，其特征在于，轉動組件包括有雙軸電機（9）和連接桿（10），雙軸電機（9）安裝于安裝架（2）上，連接桿（10）轉動連接于安裝架（2）內，且連接桿（10）兩端分別連接轉動架（6）和雙軸電機（9）的輸出軸。

3.根據權利要求2的一種廢舊金屬回收處理用壓縮機，其特征在于，切斷組件包括有連接板（11）、轉軸（12）、第一滑塊（13）、切刀（14）和第二滑塊（15），連接板（11）連接于轉動架（6）底部，轉軸（12）對稱轉動連接于連接板（11）上，第一滑塊（13）連接于轉軸（12）端部，且第一滑塊（13）在第一滑槽（301）內滑動，切刀（14）連接于第一滑塊（13）底部，第二滑塊（15）連接于切刀（14）側面，且第二滑塊（15）在第二滑槽（401）內滑動。

4.根據權利要求3的一種廢舊金屬回收處理用壓縮機，其特征在于，還包括有滑動卡珠（17）和連接彈簧（18），連接板（11）內對稱開有凹槽（16），滑動卡珠（17）對稱滑動連接于轉軸（12）內，且滑動卡珠（17）卡在凹槽（16）內，連接彈簧（18）連接滑動卡珠（17）和轉軸（12）。

5.根據權利要求4的一種廢舊金屬回收處理用壓縮機，其特征在于，還包括有固定桿（20）、旋轉架（21）和旋轉組件，弧形抓板（4）上均勻間隔開有弧形孔（19），固定桿（20）對稱連接于弧形抓板（4）側面，旋轉架（21）轉動連接于固定桿（20）上，旋轉組件用于驅動旋轉架（21）旋轉。

6.根據權利要求5的一種廢舊金屬回收處理用壓縮機，其特征在于，旋轉組件包括有驅動電機（22）、蝸桿（23）和蝸輪（24），驅動電機（22）對稱安裝于弧形抓板（4）側面，蝸桿（23）連接于驅動電機（22）的輸出軸上，蝸輪（24）對稱連接于旋轉架（21）的旋轉軸（12）上，且蝸輪（24）與蝸桿（23）嚙合。

7.根據權利要求6的一種廢舊金屬回收處理用壓縮機，其特征在于，還包括有第一合金條（25）和第二合金條（26），第一合金條（25）均勻間隔連接于弧形抓板（4）側面，第二合金條（26）均勻間隔連接于旋轉架（21）側面。

8.根據權利要求7的一種廢舊金屬回收處理用壓縮機，其特征在于，旋轉架（21）的形狀與弧形孔（19）的形狀契合，以使旋轉架（21）能旋轉至弧形孔（19）內，以將弧形孔（19）完全堵住。

技術總結
本發明涉及壓縮機的技術領域，尤其涉及一種廢舊金屬回收處理用壓縮機。包括有斗桿、安裝架、轉動桿、弧形抓板等，安裝架對稱連接于斗桿上，轉動桿對稱轉動連接于安裝架上，且轉動桿兩端均開有第一滑槽，弧形抓板連接于轉動桿上，且弧形抓板上對稱開有第二滑槽。本發明的弧形抓板能夠直接從廢料堆中抓取廢舊金屬，隨后切刀在弧形抓板閉合時能自動切斷超出部分，確保金屬塊狀物的規整性，接著，壓板能進入弧形抓板內部對金屬進行高效壓縮，形成緊湊的圓柱形狀，如此能夠集成抓取、切斷和壓縮功能于一體，整個過程無需額外的裝載設備，從而能顯著減少上下料的時間，提高作業的連續性和整體效率。

技術研發人員：陳平華,陳久洋
受保護的技術使用者：永興陽光貴金屬有限公司
技術研發日：
技術公布日：2025/3/10
