本發明涉及造紙污泥煙氣處理，尤其涉及一種造紙污泥煙氣處理系統。

背景技術：

1、造紙生產過程中都會有大量的污泥產生，其主要成分是灰塵和無法被分離的紙漿、毛布纖維及調料。紙廠污泥的突出特點是高水分、低熱值，有難聞氣味，而且還含有致病菌、重金屬等有害物質。常規處理辦法對環境都有不同程度的污染。

2、造紙污泥處理與處置是污水處理工作的重要組成部分，其處理處置程度的好壞是評價污水處理狀況的重要標準，若處理處置工作做得不好，就將變成一次污染轉移，再次污染土壤、水源甚至食物鏈。當前污泥的處理方法主要有衛生填埋，熱化學處理和農用堆肥等幾種方法，其中熱處理包括干化、焚燒和熱解。

3、公開(公告)號：cn202054713u公開一種使用方便的造紙污泥處理裝置，其包括脫水機、干燥機、造粒機、鍋爐、分離池和反應池，所述脫水機的入口與污泥來源處相連接，脫水機的出口與干燥機相連接，干燥機的出口與造粒機相連接，造粒機的出口與鍋爐相連接，鍋爐的排渣口與分離池相連接，分離池的出口與反應池相連接，鍋爐還設有與干燥機相連接的熱管道，分離池還設有排渣口和進水口，反應池還設有進液口，反應池的出口與后處理工序相連接，所述的脫水機為帶式污泥脫水機。

4、現有技術中造紙產生的煙氣中含有大量的熱量，如果直接排放不僅對環境造成污染，還存在能源浪費的問題。

技術實現思路

1、本發明的目的是為了解決現有技術中造紙產生的煙氣中含有大量的熱量，如果直接排放不僅對環境造成污染，還存在能源浪費的缺點，而提出的一種造紙污泥煙氣處理系統。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種造紙污泥煙氣處理系統，包括：

4、污泥處理筒，用于對污泥進行預熱，所述污泥處理筒的底部設置有四個支撐腿，所述污泥處理筒的內部固定安裝有污泥傳送筒，所述污泥處理筒與污泥傳送筒之間形成加熱腔，所述加熱腔內設置有加熱管，所述加熱管纏繞在污泥傳送筒的外側，所述污泥傳送筒的頂部設置有污泥加入口，污泥傳送筒的右下側設置有污泥排出管，所述污泥加入口位于污泥處理筒的外側，所述加熱管的左側設置有進氣口，所述加熱管的右側設置有出氣管；

5、傳送機構，安裝在污泥傳送筒的內部，用于對污泥進行傳輸；

6、煙氣處理箱，位于污泥處理筒的側面，所述煙氣處理箱的內部設置有隔板，隔板上連通有彎管，將煙氣處理箱內分隔為過濾區和吸附區，所述出氣管的底端延伸至煙氣處理箱并位于過濾區內；

7、煙氣吸附機構，安裝在吸附區內，用于對煙氣進行吸附過濾。

8、優選的，所述傳送機構包括傳送軸，所述傳送軸通過軸承轉動安裝在污泥傳送筒的內部，所述傳送軸的外側安裝有螺旋葉，所述螺旋葉與污泥傳送筒的內壁相貼合，所述污泥處理筒的外側安裝有伺服電機，所述伺服電機的輸出軸上安裝有驅動齒輪，所述傳送軸的外側安裝有被動齒輪，所述驅動齒輪與被動齒輪相嚙合；伺服電機帶動驅動齒輪旋轉，驅動齒輪通過被動齒輪帶動傳送軸旋轉，傳送軸帶動螺旋葉旋轉，可以將污泥向前傳。

9、優選的，所述煙氣處理箱的左側連通有液位刻度管，所述煙氣處理箱的頂部設置有加液口，所述加液口位于過濾區的內部。

10、優選的，所述煙氣吸附機構包括矩形盒，所述矩形盒的左側開設有圓孔，所述矩形盒的內部設置有過濾網，所述矩形盒的內側設置有活性碳顆粒，所述活性碳顆粒位于過濾網的右側；通過過濾網和多個活性碳顆粒進行吸附過濾。

11、優選的，所述矩形盒的右側安裝有阻擋網，所述矩形盒的底部?jī)?nèi)壁和頂部?jī)?nèi)壁上均固定安裝有螺帽，所述阻擋網與螺帽之間設置有螺絲；拆卸螺絲，可以將阻擋網拆卸。

12、優選的，所述矩形盒的頂部固定安裝有密封塞，所述密封塞的頂部固定安裝有安裝板，所述煙氣處理箱的頂部開設有安裝孔，所述密封塞與安裝孔密封連接，所述安裝板的頂部固定安裝有手柄；密封塞用于對安裝孔密封。

13、優選的，所述煙氣處理箱的頂部固定安裝有四個固定塊，所述安裝板的底部開設有四個固定槽，四個所述固定塊與四個固定槽相配合。

14、優選的，所述固定槽的內壁上開設有彈力槽，所述彈力槽內滑動安裝有彈力塊，所述彈力塊的外側固定安裝有三角塊，所述固定塊上開設有三角槽，所述三角塊與三角槽相配合，所述彈力塊與彈力槽之間安裝有彈簧；通過彈簧為彈力塊提供彈力，彈力塊帶動三角塊插入三角槽內，可以將安裝板固定在煙氣處理箱上。

15、優選的，所述煙氣處理箱的頂部設置有排氣管，所述排氣管的底端位于吸附區內。

16、本發明中，所述一種造紙污泥煙氣處理系統的有益效果：

17、本方案通過污泥加入口向污泥傳送筒內部加入污泥，伺服電機帶動驅動齒輪旋轉，驅動齒輪通過被動齒輪帶動傳送軸旋轉，傳送軸帶動螺旋葉旋轉，可以將污泥向前傳送，煙氣通過進氣口進入加熱管內，加熱管纏繞在污泥傳送筒的外側并對污泥傳送筒的內部進行加熱，可以對污泥進行加熱處理；

18、本方案煙氣通過出氣管導入過濾區內，過濾區內部設置的液體可以對煙氣進行最后降溫，并進行過濾，過濾區內部的液體通過液位刻度管進行顯示，煙氣通過彎管導入吸附區內，煙氣通過圓孔進入矩形盒內，通過過濾網和多個活性碳顆粒進行吸附過濾，然后過濾后的煙氣通過排氣管排出，拉動手柄帶動安裝板向上運動，安裝板帶動密封塞和矩形盒向上運動并離開安裝孔，可以將矩形盒從煙氣處理箱內取出進行清理，可以對過濾網清潔，并將活性碳顆粒更換；

19、本發明利用煙氣對污泥進行干燥預熱，可以節約熱能，可以對煙氣進行過濾處理，使用效果好。

技術特征：

1.一種造紙污泥煙氣處理系統，其特征在于，包括：

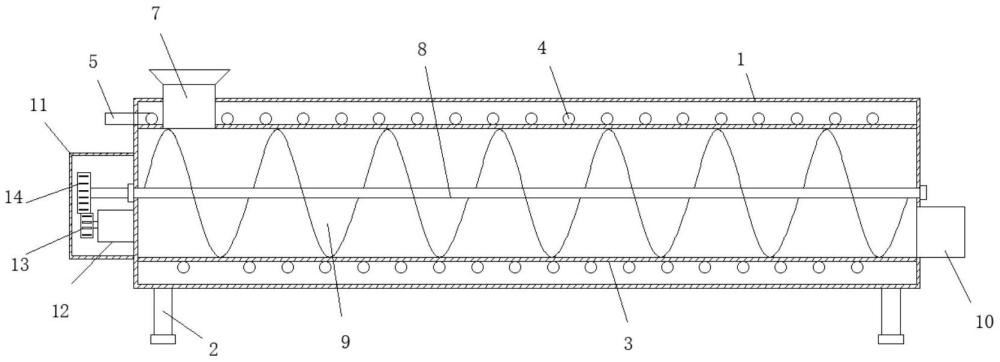

2.根據權利要求1所述的一種造紙污泥煙氣處理系統，其特征在于，所述傳送機構包括傳送軸(8)，所述傳送軸(8)通過軸承轉動安裝在污泥傳送筒(3)的內部，所述傳送軸(8)的外側安裝有螺旋葉(9)，所述螺旋葉(9)與污泥傳送筒(3)的內壁相貼合。

3.根據權利要求1所述的一種造紙污泥煙氣處理系統，其特征在于，所述污泥處理筒(1)的外側安裝有伺服電機(12)，所述伺服電機(12)的輸出軸上安裝有驅動齒輪(13)，所述傳送軸(8)的外側安裝有被動齒輪(14)，所述驅動齒輪(13)與被動齒輪(14)相嚙合。

4.根據權利要求1所述的一種造紙污泥煙氣處理系統，其特征在于，所述煙氣處理箱(15)的左側連通有液位刻度管(19)，所述煙氣處理箱(15)的頂部設置有加液口(20)，所述加液口(20)位于過濾區(17)的內部。

5.根據權利要求1所述的一種造紙污泥煙氣處理系統，其特征在于，所述煙氣吸附機構包括矩形盒(22)，所述矩形盒(22)的左側開設有圓孔(23)，所述矩形盒(22)的內部設置有過濾網(24)，所述矩形盒(22)的內側設置有活性碳顆粒(26)，所述活性碳顆粒(26)位于過濾網(24)的右側。

6.根據權利要求5所述的一種造紙污泥煙氣處理系統，其特征在于，所述矩形盒(22)的右側安裝有阻擋網(25)，所述矩形盒(22)的底部?jī)?nèi)壁和頂部?jī)?nèi)壁上均固定安裝有螺帽(31)，所述阻擋網(25)與螺帽(31)之間設置有螺絲(32)。

7.根據權利要求5所述的一種造紙污泥煙氣處理系統，其特征在于，所述矩形盒(22)的頂部固定安裝有密封塞(30)，所述密封塞(30)的頂部固定安裝有安裝板(28)，所述煙氣處理箱(15)的頂部開設有安裝孔(29)，所述密封塞(30)與安裝孔(29)密封連接，所述安裝板(28)的頂部固定安裝有手柄(39)。

8.根據權利要求1所述的一種造紙污泥煙氣處理系統，其特征在于，所述煙氣處理箱(15)的頂部固定安裝有四個固定塊(34)，所述安裝板(28)的底部開設有四個固定槽(33)，四個所述固定塊(34)與四個固定槽(33)相配合。

9.根據權利要求8所述的一種造紙污泥煙氣處理系統，其特征在于，所述固定槽(33)的內壁上開設有彈力槽(35)，所述彈力槽(35)內滑動安裝有彈力塊(36)，所述彈力塊(36)的外側固定安裝有三角塊(40)，所述固定塊(34)上開設有三角槽(38)，所述三角塊(40)與三角槽(38)相配合，所述彈力塊(36)與彈力槽(35)之間安裝有彈簧(37)。

10.根據權利要求1所述的一種造紙污泥煙氣處理系統，其特征在于，所述煙氣處理箱(15)的頂部設置有排氣管(27)，所述排氣管(27)的底端位于吸附區(18)內。

技術總結
本發明屬于造紙污泥煙氣處理技術領域，尤其是一種造紙污泥煙氣處理系統，針對現有技術中造紙產生的煙氣中含有大量的熱量，如果直接排放不僅對環境造成污染，還存在能源浪費的問題，現提出如下方案，其包括：污泥處理筒，用于對污泥進行預熱，所述污泥處理筒的底部設置有四個支撐腿，所述污泥處理筒的內部固定安裝有污泥傳送筒，所述污泥處理筒與污泥傳送筒之間形成加熱腔，所述加熱腔內設置有加熱管，所述加熱管纏繞在污泥傳送筒的外側，所述污泥傳送筒的頂部設置有污泥加入口，污泥傳送筒的右下側設置有污泥排出管。本發明利用煙氣對污泥進行干燥預熱，可以節約熱能，可以對煙氣進行過濾處理，使用效果好。
