本發明涉及用于超聲清洗機，具體為一種用于骨科超聲清洗機及其操作方法。

背景技術：

1、在骨科手術中，醫療器械的清潔度和無菌性至關重要，傳統的清洗方式往往難以徹底清除復雜結構中的污垢和細菌，而超聲清洗機能夠深入到器械的微小縫隙中，通過空化作用和高頻振動，徹底清除骨科醫療器械表面的污漬、血液、蛋白質等污染物。

2、現有的超聲清洗機利用清洗液對骨科器械清洗后，需要再次利用純水對骨科器械清洗，以去除其表面的化學成分，在更換純水過程中會消耗大量時間，并且在清洗完成后，還需要將骨科器械轉移至烘干設備內部進行處理，不僅增加了使用成本，還降低了清潔維護效率。

3、而我們結合上述的問題就會發現，目前市場上現有的超聲清洗機，在進行使用的時候，很難同時去規避上述提出的問題，并且即便是能夠解決，也需要通過外部工具配合進行解決，從而無法達到我們所期望的效果，故而，我們提出一種用于骨科超聲清洗機及其操作方法。

技術實現思路

1、本發明的目的在于提供一種用于骨科超聲清洗機及其操作方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于骨科超聲清洗機及其操作方法，包括底板，所述底板的頂部分別固定安裝有超聲波清洗機和電動伸縮桿，所述超聲波清洗機和電動伸縮桿的數量均為兩個，所述電動伸縮桿的伸縮端固定連接有定位架，所述定位架位于超聲波清洗機的上端，所述定位架的表面設置有輸送干燥機構；

3、所述輸送干燥機構包括輸送單元，所述輸送單元設置于定位架的表面，所述輸送單元用于對骨科器械輸送；

4、所述輸送干燥機構還包括干燥單元，所述干燥單元設置于底板的頂部，所述干燥單元與輸送單元配合使用，所述干燥單元用于對清洗完成的骨科器械吹風干燥；

5、所述底板的頂部設置有防護機構，所述防護機構與輸送干燥機構配合使用，所述防護機構用于對骨科器械干燥處理時飛濺的水漬進行防護。

6、優選的，所述輸送單元包括電機，所述電機固定安裝于定位架的表面，所述電機的輸出端貫穿至定位架的內側并固定連接有絲桿，所述絲桿的一端通過軸承與定位架的內壁轉動連接，所述絲桿的表面螺紋連接有螺紋套，所述螺紋套的底部固定連接有固定架，所述固定架位于其中一個超聲波清洗機的上端，所述固定架的底部固定安裝有兩個固定板，兩個固定板的底部之間固定安裝有過濾框，所述過濾框位于超聲波清洗機的上端。

7、優選的，所述電機的表面固定套設有定位環，所述定位環的一側與定位架的表面固定連接。

8、優選的，所述固定架的表面固定連接有兩個滑塊，所述定位架的表面開設有與滑塊配合使用的滑槽。

9、優選的，所述干燥單元包括電加熱板和兩個第一定位筒，所述電加熱板固定安裝于其中一個所述超聲波清洗機的頂部，兩個第一定位筒均固定安裝于底板的頂部，所述第一定位筒的內腔設置有第一彈簧，所述第一彈簧的一端與第一定位筒的內壁固定連接，所述第一彈簧的另一端固定連接有第一定位桿，所述第一定位桿滑動連接于第一定位筒的內腔，所述第一定位桿的頂部固定連接有第一定位塊，所述第一定位塊的數量為兩個，兩個第一定位塊的一側均固定連接有第一齒板，所述第一齒板的一側嚙合連接有第一齒輪，所述第一齒輪的內腔固定連接有第一限位桿，所述第一限位桿的兩端均轉動連接有第一限位塊，所述第一限位塊的一側與超聲波清洗機的表面固定連接，所述第一限位桿的表面固定套設有第一限位架，所述第一限位架的內腔固定安裝有兩個風扇，所述風扇設置于電加熱板的一側。

10、優選的，所述超聲波清洗機的一側固定安裝有導風殼，所述導風殼的一側與電加熱板的一側接觸，所述導風殼的另一側與第一限位架的一側接觸。

11、優選的，所述防護機構包括兩個第二定位筒，兩個第二定位筒均固定安裝于底板的頂部，所述第二定位筒的內腔設置有第二彈簧，所述第二彈簧的一端與第二定位筒的內壁固定連接，所述第二彈簧的另一端固定連接有第二定位桿，所述第二定位桿滑動連接于第二定位筒的內腔，所述第二定位桿的頂部固定連接有第二定位塊，所述第二定位塊的數量為兩個，兩個第二定位塊的一側均固定連接有第二齒板，所述第二齒板的一側嚙合連接有第二齒輪，所述第二齒輪的內腔固定連接有第二限位桿，所述第二限位桿的兩端均轉動連接有第二限位塊，所述第二限位塊的一側與超聲波清洗機的表面固定連接，所述第二限位桿的表面固定套設有第二限位架，所述第二限位架的內腔固定安裝有透明護板。

12、優選的，所述透明護板的亞克力材質，所述透明護板位于超聲波清洗機的一側。

13、優選的，兩個電動伸縮桿的表面均固定套設有固定環，所述固定環固定安裝于底板的頂部。

14、優選的，一種用于骨科超聲清洗機的操作方法，包括如下步驟：

15、s1：將骨科器械放入過濾框，并啟動電動伸縮桿，電動伸縮桿帶動定位架和過濾框向下移動時，其內部的骨科器械與清洗液接觸，此時啟動超聲波清洗機，利用清洗液去除骨科器械表面的污漬，隨后電動伸縮桿帶動定位架和過濾框向上移動，并利用電機帶動絲桿轉動，對過濾框橫向調節，當過濾框位于裝有純水的超聲波清洗機上端后，啟動電動伸縮桿，使過濾框向下移動進入超聲波清洗機，再利用純水對骨科器械清洗，去除其表面的清洗液；

16、s2：純水對骨科器械清洗后，電動伸縮桿帶動定位架和輸送單元向上移動，在第一彈簧的反作用力下，第一定位桿帶動第一齒板向上移動，使第一齒輪帶動第一限位架和風扇旋轉呈豎向，風扇角度調節后，利用風扇和電加熱板配合，對骨科器械表面吹風，使其快速干燥；

17、s3：電動伸縮桿帶動定位架和輸送單元向上移動時，第二彈簧帶動第二定位桿向上移動，第二定位桿在向上移動時帶動第二齒板向上移動，第二齒板在向上移動的過程中帶動第二齒輪轉動，使得第二限位桿帶動第二限位架和透明護板旋轉呈豎向，利用調節透明護板的角度，能夠對骨科器械吹風干燥時飛濺的水漬進行防護。

18、與現有技術相比，本發明的有益效果是：

19、1、本發明通過設置輸送單元，骨科器械經過清洗液清洗后，由輸送單元和電動伸縮桿配合，對其位置進行調節，使其進入另一個超聲波清洗機，再由純水對其清洗，既節省了換水的時間，又能夠提高骨科器械的清洗質量。

20、2、本發明通過設置干燥單元，骨科器械經過純水清洗后，電動伸縮桿帶動定位架和輸送單元向上移動，此時在第一彈簧的反作用力下，能夠對第一齒板豎向調節，使第一限位架帶動風扇轉動呈豎向，隨后風扇向電加熱板吹風，能夠對骨科器械干燥處理。

21、3、本發明通過設置防護機構，骨科器械經過純水清洗后，電動伸縮桿帶動定位架和輸送干燥機構向上移動，此時在第二彈簧的反作用力下帶動第二齒板向上移動，能夠對透明護板的角度調節，透明護板調節呈豎向后，能夠對水漬進行防護，從而避免水漬迸濺污染周圍環境。

技術特征：

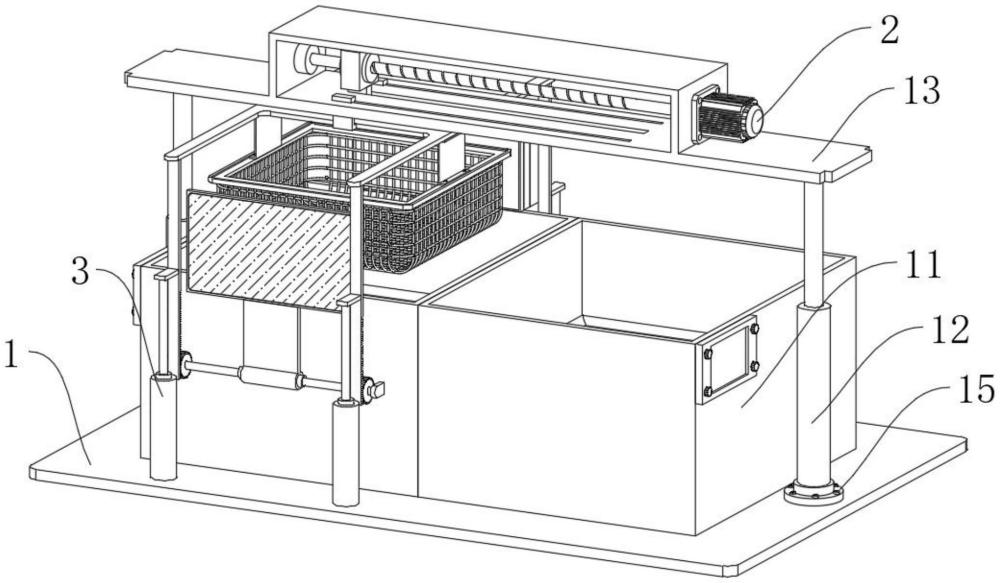

1.一種用于骨科超聲清洗機，包括底板(1)，其特征在于：所述底板(1)的頂部分別固定安裝有超聲波清洗機(11)和電動伸縮桿(12)，所述超聲波清洗機(11)和電動伸縮桿(12)的數量均為兩個，所述電動伸縮桿(12)的伸縮端固定連接有定位架(13)，所述定位架(13)位于超聲波清洗機(11)的上端，所述定位架(13)的表面設置有輸送干燥機構(2)；

2.根據權利要求1所述的一種用于骨科超聲清洗機，其特征在于：所述輸送單元(21)包括電機(2101)，所述電機(2101)固定安裝于定位架(13)的表面，所述電機(2101)的輸出端貫穿至定位架(13)的內側并固定連接有絲桿(2102)，所述絲桿(2102)的一端通過軸承與定位架(13)的內壁轉動連接，所述絲桿(2102)的表面螺紋連接有螺紋套(2103)，所述螺紋套(2103)的底部固定連接有固定架(2104)，所述固定架(2104)位于其中一個超聲波清洗機(11)的上端，所述固定架(2104)的底部固定安裝有兩個固定板(2105)，兩個固定板(2105)的底部之間固定安裝有過濾框(2106)，所述過濾框(2106)位于超聲波清洗機(11)的上端。

3.根據權利要求2所述的一種用于骨科超聲清洗機，其特征在于：所述電機(2101)的表面固定套設有定位環(2107)，所述定位環(2107)的一側與定位架(13)的表面固定連接。

4.根據權利要求2所述的一種用于骨科超聲清洗機，其特征在于：所述固定架(2104)的表面固定連接有兩個滑塊(2108)，所述定位架(13)的表面開設有與滑塊(2108)配合使用的滑槽(14)。

5.根據權利要求1所述的一種用于骨科超聲清洗機，其特征在于：所述干燥單元(22)包括電加熱板(2201)和兩個第一定位筒(2202)，所述電加熱板(2201)固定安裝于其中一個所述超聲波清洗機(11)的頂部，兩個第一定位筒(2202)均固定安裝于底板(1)的頂部，所述第一定位筒(2202)的內腔設置有第一彈簧(2203)，所述第一彈簧(2203)的一端與第一定位筒(2202)的內壁固定連接，所述第一彈簧(2203)的另一端固定連接有第一定位桿(2204)，所述第一定位桿(2204)滑動連接于第一定位筒(2202)的內腔，所述第一定位桿(2204)的頂部固定連接有第一定位塊(2205)，所述第一定位塊(2205)的數量為兩個，兩個第一定位塊(2205)的一側均固定連接有第一齒板(2206)，所述第一齒板(2206)的一側嚙合連接有第一齒輪(2207)，所述第一齒輪(2207)的內腔固定連接有第一限位桿(2208)，所述第一限位桿(2208)的兩端均轉動連接有第一限位塊(2209)，所述第一限位塊(2209)的一側與超聲波清洗機(11)的表面固定連接，所述第一限位桿(2208)的表面固定套設有第一限位架(2210)，所述第一限位架(2210)的內腔固定安裝有兩個風扇(2211)，所述風扇(2211)設置于電加熱板(2201)的一側。

6.根據權利要求5所述的一種用于骨科超聲清洗機，其特征在于：所述超聲波清洗機(11)的一側固定安裝有導風殼(2212)，所述導風殼(2212)的一側與電加熱板(2201)的一側接觸，所述導風殼(2212)的另一側與第一限位架(2210)的一側接觸。

7.根據權利要求1所述的一種用于骨科超聲清洗機，其特征在于：所述防護機構(3)包括兩個第二定位筒(301)，兩個第二定位筒(301)均固定安裝于底板(1)的頂部，所述第二定位筒(301)的內腔設置有第二彈簧(302)，所述第二彈簧(302)的一端與第二定位筒(301)的內壁固定連接，所述第二彈簧(302)的另一端固定連接有第二定位桿(303)，所述第二定位桿(303)滑動連接于第二定位筒(301)的內腔，所述第二定位桿(303)的頂部固定連接有第二定位塊(304)，所述第二定位塊(304)的數量為兩個，兩個第二定位塊(304)的一側均固定連接有第二齒板(305)，所述第二齒板(305)的一側嚙合連接有第二齒輪(306)，所述第二齒輪(306)的內腔固定連接有第二限位桿(307)，所述第二限位桿(307)的兩端均轉動連接有第二限位塊(308)，所述第二限位塊(308)的一側與超聲波清洗機(11)的表面固定連接，所述第二限位桿(307)的表面固定套設有第二限位架(309)，所述第二限位架(309)的內腔固定安裝有透明護板(310)。

8.根據權利要求7所述的一種用于骨科超聲清洗機，其特征在于：所述透明護板(310)的亞克力材質，所述透明護板(310)位于超聲波清洗機(11)的一側。

9.根據權利要求1所述的一種用于骨科超聲清洗機，其特征在于：兩個電動伸縮桿(12)的表面均固定套設有固定環(15)，所述固定環(15)固定安裝于底板(1)的頂部。

10.一種用于骨科超聲清洗機的操作方法，其特征在于：包括如下步驟：

技術總結
本發明公開了一種用于骨科超聲清洗機及其操作方法，涉及超聲清洗機技術領域，包括底板，所述底板的頂部分別固定安裝有超聲波清洗機和電動伸縮桿，所述超聲波清洗機和電動伸縮桿的數量均為兩個，所述電動伸縮桿的伸縮端固定連接有定位架，所述定位架位于超聲波清洗機的上端，所述定位架的表面設置有輸送干燥機構，所述輸送干燥機構包括輸送單元，所述輸送單元設置于定位架的表面，此用于骨科超聲清洗機及其操作方法，通過設置輸送單元，骨科器械經過清洗液清洗后，由輸送單元和電動伸縮桿配合，對其位置進行調節，使其進入另一個超聲波清洗機，再由純水對其清洗，既節省了換水的時間，又能夠提高骨科器械的清洗質量。

技術研發人員：高帥,邱雅楠,馬朋,李敏
受保護的技術使用者：山東第二醫科大學附屬醫院
技術研發日：
技術公布日：2025/4/28
