本技術涉及中藥材加工，具體為一種具有烘干結構的中藥材加工用清洗裝置。

背景技術：

1、在中藥材加工過程前，都需要通過清洗裝置對藥材進行清洗，現有的清洗裝置大都采用水柱直接噴淋的清洗方式。

2、在對中藥材進行沖洗的過程中，若水壓較小，起不到清洗的效果或者清洗效果較差，若水壓較大，雖然能夠將中藥材表面的灰塵沖洗干凈，但是高水壓極易對中藥材造成損壞，因此我們需要提出一種具有烘干結構的中藥材加工用清洗裝置。

技術實現思路

1、本實用新型的目的在于提供一種具有烘干結構的中藥材加工用清洗裝置，具備可以較為有效對中藥材進行清洗，且清洗完成后可以對中藥材進行烘干的優點，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供一種具有烘干結構的中藥材加工用清洗裝置，包括清洗箱，所述清洗箱頂部的兩側均固定安裝有支撐板，兩組所述支撐板之間均轉動安裝有連接板，兩組所述連接板的內側固定安裝有弧形清洗筒，兩組所述連接板的外側均固定安裝有轉軸，兩組所述轉軸遠離連接板的一端分別與兩組所述支撐板的內側轉動連接，所述清洗箱的一側安裝有用于帶動弧形清洗筒晃動的驅動組件，兩組所述支撐板的內側且位于弧形清洗筒的兩側均固定安裝有弧形擋板，所述弧形清洗筒的表面與兩組所述弧形擋板的內側滑動連接，兩組所述弧形擋板的頂部安裝有用于對弧形清洗筒內部的中藥材進行干燥的烘干組件。

3、優選的，所述驅動組件包括固定安裝于清洗箱一側的兩組固定板，其中一組所述固定板的一側固定安裝有驅動電機，所述驅動電機的輸出軸貫穿該固定板并延伸至兩組所述固定板的內側固定安裝有往復絲桿，所述往復絲桿遠離驅動電機的一端與另一組所述固定板的表面轉動連接，所述往復絲桿的表面配套安裝有滑座，所述滑座與其中一組所述轉軸之間設置有傳動組件。

4、優選的，所述傳動組件包括固定安裝于滑座頂部的齒板，其中一組所述轉軸貫穿相應的支撐板并延伸至該支撐板的外部固定安裝有齒輪，所述齒輪的底部與齒板的頂部嚙合。

5、優選的，所述烘干組件包括固定安裝于兩組所述弧形擋板頂部的若干組烘干殼，所述烘干殼的底部開設有出氣孔，所述烘干殼的頂部連通有連接管，若干組所述連接管之間通過連通管連接在一起，所述連通管的頂部連通有進氣管。

6、優選的，所述清洗箱一側的底部連通有排水管，所述排水管上配套安裝有控制閥。

7、優選的，所述清洗箱的正面開設有安裝槽，所述安裝槽的內腔固定安裝有觀察窗。

8、優選的，若干組所述烘干殼之間互不接觸，且若干組所述烘干殼之間共同構成用于將中藥材投入到弧形清洗筒內部的投料口。

9、優選的，所述弧形清洗筒的底部開設有清洗孔，所述清洗孔設置有多組。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過驅動組件的設置，可以帶動弧形清洗筒在清洗箱的內部往復晃動，以對其內部的中藥材進行有效清洗，在清洗完成后，使用者可將清洗箱中的水排出，并通過進氣管接通外部的熱氣源，通過出氣孔向弧形清洗筒內部藥材的表面噴射熱氣對中藥材進行烘干處理，通過本裝置的設置，具備可以較為有效對中藥材進行清洗，且清洗完成后可以對中藥材進行烘干的優點。

技術特征：

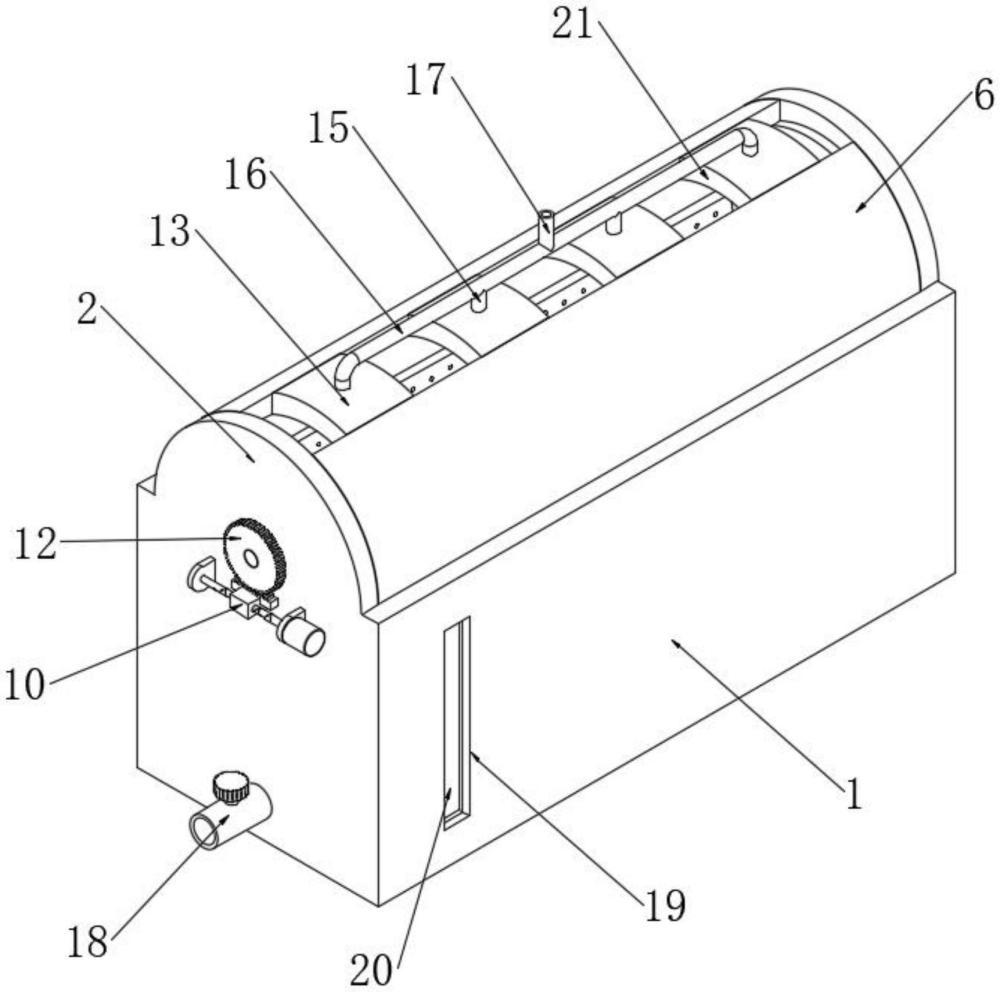

1.一種具有烘干結構的中藥材加工用清洗裝置，包括清洗箱(1)，其特征在于：所述清洗箱(1)頂部的兩側均固定安裝有支撐板(2)，兩組所述支撐板(2)之間均轉動安裝有連接板(3)，兩組所述連接板(3)的內側固定安裝有弧形清洗筒(4)，兩組所述連接板(3)的外側均固定安裝有轉軸(5)，兩組所述轉軸(5)遠離連接板(3)的一端分別與兩組所述支撐板(2)的內側轉動連接，所述清洗箱(1)的一側安裝有用于帶動弧形清洗筒(4)晃動的驅動組件，兩組所述支撐板(2)的內側且位于弧形清洗筒(4)的兩側均固定安裝有弧形擋板(6)，所述弧形清洗筒(4)的表面與兩組所述弧形擋板(6)的內側滑動連接，兩組所述弧形擋板(6)的頂部安裝有用于對弧形清洗筒(4)內部的中藥材進行干燥的烘干組件。

2.根據權利要求1所述的一種具有烘干結構的中藥材加工用清洗裝置，其特征在于：所述驅動組件包括固定安裝于清洗箱(1)一側的兩組固定板(7)，其中一組所述固定板(7)的一側固定安裝有驅動電機(8)，所述驅動電機(8)的輸出軸貫穿該固定板(7)并延伸至兩組所述固定板(7)的內側固定安裝有往復絲桿(9)，所述往復絲桿(9)遠離驅動電機(8)的一端與另一組所述固定板(7)的表面轉動連接，所述往復絲桿(9)的表面配套安裝有滑座(10)，所述滑座(10)與其中一組所述轉軸(5)之間設置有傳動組件。

3.根據權利要求2所述的一種具有烘干結構的中藥材加工用清洗裝置，其特征在于：所述傳動組件包括固定安裝于滑座(10)頂部的齒板(11)，其中一組所述轉軸(5)貫穿相應的支撐板(2)并延伸至該支撐板(2)的外部固定安裝有齒輪(12)，所述齒輪(12)的底部與齒板(11)的頂部嚙合。

4.根據權利要求1所述的一種具有烘干結構的中藥材加工用清洗裝置，其特征在于：所述烘干組件包括固定安裝于兩組所述弧形擋板(6)頂部的若干組烘干殼(13)，所述烘干殼(13)的底部開設有出氣孔(14)，所述烘干殼(13)的頂部連通有連接管(15)，若干組所述連接管(15)之間通過連通管(16)連接在一起，所述連通管(16)的頂部連通有進氣管(17)。

5.根據權利要求1所述的一種具有烘干結構的中藥材加工用清洗裝置，其特征在于：所述清洗箱(1)一側的底部連通有排水管(18)，所述排水管(18)上配套安裝有控制閥。

6.根據權利要求1所述的一種具有烘干結構的中藥材加工用清洗裝置，其特征在于：所述清洗箱(1)的正面開設有安裝槽(19)，所述安裝槽(19)的內腔固定安裝有觀察窗(20)。

7.根據權利要求4所述的一種具有烘干結構的中藥材加工用清洗裝置，其特征在于：若干組所述烘干殼(13)之間互不接觸，且若干組所述烘干殼(13)之間共同構成用于將中藥材投入到弧形清洗筒(4)內部的投料口(21)。

8.根據權利要求1所述的一種具有烘干結構的中藥材加工用清洗裝置，其特征在于：所述弧形清洗筒(4)的底部開設有清洗孔(22)，所述清洗孔(22)設置有多組。

技術總結
本技術公開了一種具有烘干結構的中藥材加工用清洗裝置，屬于中藥材加工技術領域，包括清洗箱，所述清洗箱頂部的兩側均固定安裝有支撐板，兩組所述支撐板之間均轉動安裝有連接板，兩組所述連接板的內側固定安裝有弧形清洗筒，兩組所述連接板的外側均固定安裝有轉軸；本技術通過驅動組件的設置，可以帶動弧形清洗筒在清洗箱的內部往復晃動，以對其內部的中藥材進行有效清洗，在清洗完成后，使用者可將清洗箱中的水排出，并通過進氣管接通外部的熱氣源，通過出氣孔向弧形清洗筒內部藥材的表面噴射熱氣對中藥材進行烘干處理，通過本裝置的設置，具備可以較為有效對中藥材進行清洗，且清洗完成后可以對中藥材進行烘干的優點。

技術研發人員：張俊,金文,張嚴豐
受保護的技術使用者：四川新輝煌動物藥業有限公司
技術研發日：20240701
技術公布日：2025/4/28
