本發明涉及一種水處理領域，特別涉及一種漂浮型水處理系統。

背景技術：

1、硝酸鹽廣泛分布于天然水體和各種類型的工業。生活廢水中。環境中過量的硝酸鹽會導致水富營養化，更甚會影響人體健康。no3-在人體內轉化為亞硝酸鹽陰離子，其與各種不良的健康后果密切相關，包括肝損傷、結腸直腸癌、膀胱癌、乳腺癌和甲狀腺疾病。隨著含氮農藥的大量使用與含有大量氮元素的生活污水的排放，加劇了污水中硝酸鹽的污染。

2、磷酸鹽大量用作肥料和洗滌劑添加劑，這些排放來源都會導致污水中含有過量的磷酸鹽，從而導致水體富營養化進而影響水體健康。

技術實現思路

1、本發明的主要目的在于提供了一種漂浮型水處理系統。

2、為實現上述目的，本發明采取的技術方案為：

3、一種漂浮型水處理系統，包括若干的漂浮裝置和若干的定位基點，該定位基點設于水域的岸邊，該漂浮裝置包括漂浮基座，抽水泵，太陽能發電板，第一過濾層和第二過濾層，該漂浮基座的中心處固定開設有連接槽，該連接槽上方固定安裝有第一過濾層，該第一過濾層上方固定安裝有第二過濾層，該第二過濾層上方固定安裝有太陽能發電板，該太陽能發電板連接有太陽能蓄電池，該太陽能蓄電池電連有抽水泵和電控組件，該抽水泵的輸入端通過水管延伸至漂浮基座下端面以下，該抽水泵的輸出端通過水管延伸至第二過濾層內，該漂浮基座上還固定安裝有雷達發射和接收裝置。

4、進一步的，所述漂浮基座包括泡沫漂浮板，該泡沫漂浮板下端面固定安裝有第一動力電機和第二動力電機，該第一動力電機和第二動力電機的輸出端均固定連接有螺旋槳。

5、進一步的，所述第一動力電機與第二動力電機的角度為相互垂直。

6、進一步的，所述第一動力電機和第二動力電機分別設有兩個，第一動力電機和第二動力電機分別設于泡沫漂浮板的四角，且兩個第一動力電機對角設立，兩個第二動力電機也為對角設立。

7、進一步的，所述第二過濾層內固定安裝有多個阻攔網，該阻攔網將第二過濾層內分隔為多個腔體，多個腔體內分別設有過濾基材，該第二過濾層的一側上方設有進水口，該第二過濾層的另一側下方設有出水口，該出水口與第一過濾層連通。

8、進一步的，所述多個腔體中的過濾基材均不同，以設有進水口的腔體至設有出水口的腔室依次從粗濾遞增至細率。

9、進一步的，所述第一過濾層包括過濾層框架，可拆卸填料倉和生物炭-硫錳復合填料，該過濾層框架上固定設有一個或多個連接腔室，該連接腔室內可拆卸安裝有可拆卸填料倉，該可拆卸填料倉內填裝有生物炭-硫錳復合填料。

10、更進一步的，所述定位基點包括固定底座，支撐桿，太陽能供電系統和信號發射裝置，該固定底座上固定安裝有支撐桿，該支撐桿上固定安裝有太陽能供電系統和信號發射裝置。

11、與現有技術相比，本發明的有益效果為：

12、本發明中的漂浮裝置通過漂浮裝置與漂浮裝置之間的信號位置以及結合定位基點的位置信號，從而進行多個漂浮裝置之間位置的自動調節，并通過漂浮裝置實現水體的凈化。

技術特征：

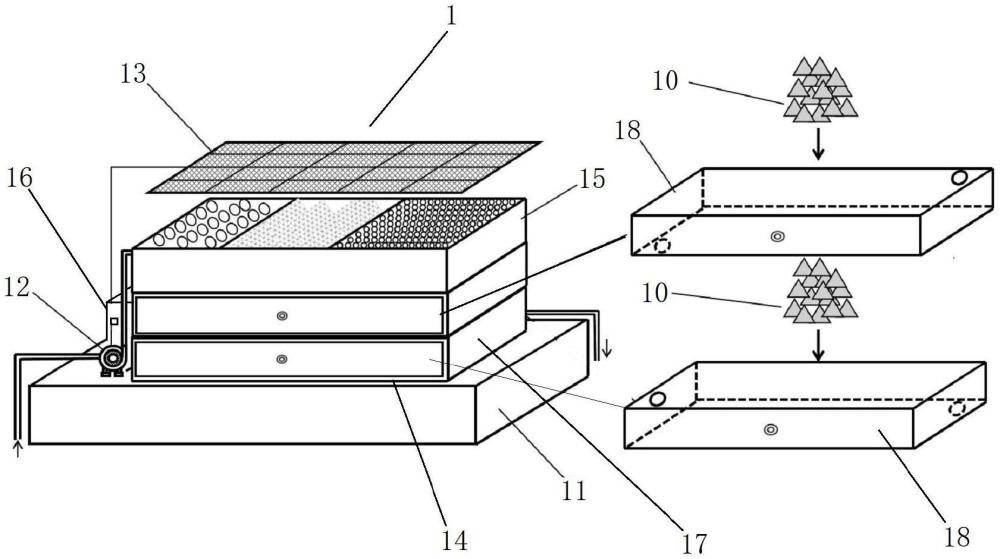

1.一種漂浮型水處理系統，其特征在于：包括若干的漂浮裝置(1)和若干的定位基點(2)，該定位基點(2)設于水域的岸邊，該漂浮裝置(1)包括漂浮基座(11)，抽水泵(12)，太陽能發電板(13)，第一過濾層(14)和第二過濾層(15)，該漂浮基座(11)的中心處固定開設有連接槽，該連接槽上方固定安裝有第一過濾層(14)，該第一過濾層(14)上方固定安裝有第二過濾層(15)，該第二過濾層(15)上方固定安裝有太陽能發電板(13)，該太陽能發電板(13)連接有太陽能蓄電池，該太陽能蓄電池電連有抽水泵(12)和電控組件(16)，該抽水泵(12)的輸入端通過水管延伸至漂浮基座(11)下端面以下，該抽水泵(12)的輸出端通過水管延伸至第二過濾層(15)內，該漂浮基座(11)上還固定安裝有雷達發射和接收裝置。

2.根據權利要求1所述的一種漂浮型水處理系統，其特征在于：所述漂浮基座(11)包括泡沫漂浮板，該泡沫漂浮板下端面固定安裝有第一動力電機和第二動力電機，該第一動力電機和第二動力電機的輸出端均固定連接有螺旋槳。

3.根據權利要求2所述的一種漂浮型水處理系統，其特征在于：所述第一動力電機與第二動力電機的角度為相互垂直。

4.根據權利要求2所述的一種漂浮型水處理系統，其特征在于：所述第一動力電機和第二動力電機分別設有兩個，第一動力電機和第二動力電機分別設于泡沫漂浮板的四角，且兩個第一動力電機對角設立，兩個第二動力電機也為對角設立。

5.根據權利要求1所述的一種漂浮型水處理系統，其特征在于：所述第二過濾層(15)內固定安裝有多個阻攔網，該阻攔網將第二過濾層(15)內分隔為多個腔體，多個腔體內分別設有過濾基材，該第二過濾層(15)的一側上方設有進水口，該第二過濾層(15)的另一側下方設有出水口，該出水口與第一過濾層(14)連通。

6.根據權利要求5所述的一種漂浮型水處理系統，其特征在于：所述多個腔體中的過濾基材均不同，以設有進水口的腔體至設有出水口的腔室依次從粗濾遞增至細率。

7.根據權利要求1所述的一種漂浮型水處理系統，其特征在于：所述第一過濾層(14)包括過濾層框架(17)，可拆卸填料倉(18)和生物炭-硫錳復合填料(10)，該過濾層框架(17)上固定設有一個或多個連接腔室，該連接腔室內可拆卸安裝有可拆卸填料倉(18)，該可拆卸填料倉(18)內填裝有生物炭-硫錳復合填料(10)。

8.根據權利要求1所述的一種漂浮型水處理系統，其特征在于：所述定位基點(2)包括固定底座(21)，支撐桿(22)，太陽能供電系統(23)和信號發射裝置(24)，該固定底座(21)上固定安裝有支撐桿(22)，該支撐桿(22)上固定安裝有太陽能供電系統(23)和信號發射裝置(24)。

技術總結
本發明公開了一種漂浮型水處理系統，包括若干的漂浮裝置和若干的定位基點，該定位基點設于水域的岸邊，該漂浮裝置包括漂浮基座，抽水泵，太陽能發電板，第一過濾層和第二過濾層，該漂浮基座的中心處固定開設有連接槽，該連接槽上方固定安裝有第一過濾層，該第一過濾層上方固定安裝有第二過濾層，該第二過濾層上方固定安裝有太陽能發電板，該太陽能發電板連接有太陽能蓄電池，該太陽能蓄電池電連有抽水泵和電控組件，本發明通過多個漂浮裝置實現水域內的水體凈化，同時通過定位基點用于漂浮裝置位置定位點，通過漂浮裝置的調節系統維持裝置的位置，提高水體的凈化效果。

技術研發人員：馬東,王昊妍,王慧玲,王仲鵬,丁魏,王立國,昌晶,亓海強,張廣山
受保護的技術使用者：青島農業大學
技術研發日：
技術公布日：2025/4/28
