本技術涉及香油生產，尤其涉及一種香油生產用污水凈化裝置。

背景技術：

1、香油，也稱為芝麻油，是一種從芝麻種子中提取的食用油。在香油的提取和加工過程中，香油生產過程中涉及原料的清洗、工藝流失水、油脂和有機物的排放，這些因素共同導致了香油生產過程中污水的產生，需要通過適當?shù)膹U水處理工藝進行處理，以減少對環境的影響。

2、現有技術中，通過加入絮凝劑使廢水中的懸浮物和膠體顆粒凝聚成絮體并沉淀下來，有效去除廢水中的懸浮物和部分有機物，且通過攪拌的方式用于充分混合絮凝劑和廢水，以促進絮體的形成。然而面對大面積的污水處理時，現有技術大多都通過設置多組沿廢水池分布的攪拌機構，滿足廢水與絮凝劑的攪拌處理，或者通過控制攪拌機構沿廢水池的移動，來滿足對大面積廢水的攪拌處理。上述方式存在對廢水?dāng)嚢杼幚硇瘦^低，且存在對廢水處理的投入成本較高的問題。

3、基于上述缺陷，提供一種香油生產用污水凈化裝置。

技術實現思路

1、本實用新型的目的在于：為了解決上述問題，而提出的一種香油生產用污水凈化裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種香油生產用污水凈化裝置，包括污水箱，所述污水箱的內端頂部通過支架固設有處理罐，所述處理罐的側端通過法蘭固設有進液管，所述進液管上安裝有增壓泵，所述處理罐的外側通過連接架固設有蓄留盒，所述蓄留盒與處理罐之間形成有配合液體流通的通道，所述處理罐中轉動連接有旋軸，所述旋軸的側端固設有攪拌葉片，所述處理罐的頂部安裝有控制旋軸轉動的驅動電機，所述處理罐中設置有加藥機構，所述旋軸在轉動時通過加藥機構間隙性向處理罐中投入藥劑。

3、優選地，所述進液管的輸入端延伸至遠離處理罐的一側，且向下伸入污水箱內部。

4、優選地，所述處理罐的開口朝下，所述蓄留盒的開口朝上，液體通過處理罐加入蓄留盒中，當液體漫過蓄留盒的開口時，重新流回污水箱。

5、優選地，所述加藥機構包括安裝在處理罐上的加藥盒，所述處理罐的內頂部轉動連接有旋盤，所述旋盤上形成有配合加藥盒連通處理罐的對接槽，所述處理罐的內部設置有傳動件，所述旋軸轉動時，通過傳動件控制旋盤轉動。

6、優選地，所述傳動件包括固設在處理罐內端的架板、轉動連接在架板上的齒輪，以及驅使齒輪轉動的組件，所述旋盤的底部固設有配合齒輪嚙合的齒環。

7、優選地，驅使所述齒輪轉動的組件包括兩個輪盤，其中一個所述輪盤與旋軸同軸固定，另一個所述輪盤與齒輪同軸固定，兩個所述輪盤的外側嚙合套設有鏈條。

8、優選地，所述蓄留盒上安裝有引流管，所述引流管中安裝有電磁閥。

9、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

10、1、本申請中，通過增壓泵將污水箱中的廢水通過進液管抽入處理罐中，經攪拌葉片的攪拌后與藥劑進行混合，隨后通過蓄留盒頂部的開口重新流回污水箱中，通過進液管持續對污水的抽送，實現對大面積污水的流動式攪拌處理，在降低污水處理設備占用空間的同時，提高了對大面積污水處理的效率。

11、2、本申請中，污水進入處理罐后，在較小的空間內通過加藥機構使污水與藥劑充分混合，有利于將藥劑定量投入污水中，滿足加藥的均勻適量性，從而有利于藥劑與污水按照合適的比例進行充分反應，達到降低污水處理成本的目的。

技術特征：

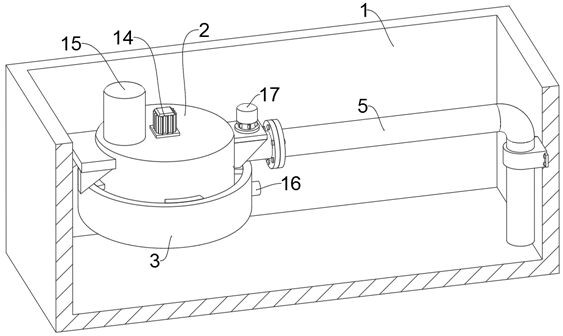

1.一種香油生產用污水凈化裝置，包括污水箱（1），其特征在于，所述污水箱（1）的內端頂部通過支架固設有處理罐（2），所述處理罐（2）的側端通過法蘭固設有進液管（5），所述進液管（5）上安裝有增壓泵（17），所述處理罐（2）的外側通過連接架（4）固設有蓄留盒（3），所述蓄留盒（3）與處理罐（2）之間形成有配合液體流通的通道，所述處理罐（2）中轉動連接有旋軸（6），所述旋軸（6）的側端固設有攪拌葉片（7），所述處理罐（2）的頂部安裝有控制旋軸（6）轉動的驅動電機（14），所述處理罐（2）中設置有加藥機構，所述旋軸（6）在轉動時通過加藥機構間隙性向處理罐（2）中投入藥劑。

2.根據權利要求1所述的一種香油生產用污水凈化裝置，其特征在于，所述進液管（5）的輸入端延伸至遠離處理罐（2）的一側，且向下伸入污水箱（1）內部。

3.根據權利要求1所述的一種香油生產用污水凈化裝置，其特征在于，所述處理罐（2）的開口朝下，所述蓄留盒（3）的開口朝上，液體通過處理罐（2）加入蓄留盒（3）中，當液體漫過蓄留盒（3）的開口時，重新流回污水箱（1）。

4.根據權利要求1所述的一種香油生產用污水凈化裝置，其特征在于，所述加藥機構包括安裝在處理罐（2）上的加藥盒（15），所述處理罐（2）的內頂部轉動連接有旋盤（8），所述旋盤（8）上形成有配合加藥盒（15）連通處理罐（2）的對接槽（801），所述處理罐（2）的內部設置有傳動件，所述旋軸（6）轉動時，通過傳動件控制旋盤（8）轉動。

5.根據權利要求4所述的一種香油生產用污水凈化裝置，其特征在于，所述傳動件包括固設在處理罐（2）內端的架板（10）、轉動連接在架板（10）上的齒輪（11），以及驅使齒輪（11）轉動的組件，所述旋盤（8）的底部固設有配合齒輪（11）嚙合的齒環（9）。

6.根據權利要求5所述的一種香油生產用污水凈化裝置，其特征在于，驅使所述齒輪（11）轉動的組件包括兩個輪盤（12），其中一個所述輪盤（12）與旋軸（6）同軸固定，另一個所述輪盤（12）與齒輪（11）同軸固定，兩個所述輪盤（12）的外側嚙合套設有鏈條（13）。

7.根據權利要求1所述的一種香油生產用污水凈化裝置，其特征在于，所述蓄留盒（3）上安裝有引流管（16），所述引流管（16）中安裝有電磁閥。

技術總結
本技術公開了一種香油生產用污水凈化裝置，涉及香油生產技術領域。包括污水箱，所述污水箱的內端頂部固設有處理罐，處理罐的側端通過法蘭固設有進液管，進液管上安裝有增壓泵，旋軸的側端固設有攪拌葉片，處理罐的頂部安裝有控制旋軸轉動的驅動電機，處理罐中設置有加藥機構。本技術中，首先，通過進液管持續對污水的抽送，實現對大面積污水的流動式攪拌處理，在降低污水處理設備占用空間的同時，提高了對大面積污水處理的效率，其次，污水進入處理罐后在較小的空間內與藥劑充分混合，有利于將藥劑定量投入污水中，滿足加藥的均勻適量性，從而有利于藥劑與污水按照合適的比例進行充分反應，達到降低污水處理成本的目的。

技術研發人員：孫龍
受保護的技術使用者：四川眾信食品有限公司
技術研發日：20250312
技術公布日：2025/4/28
